EV Charger Analyzer with Meterlink

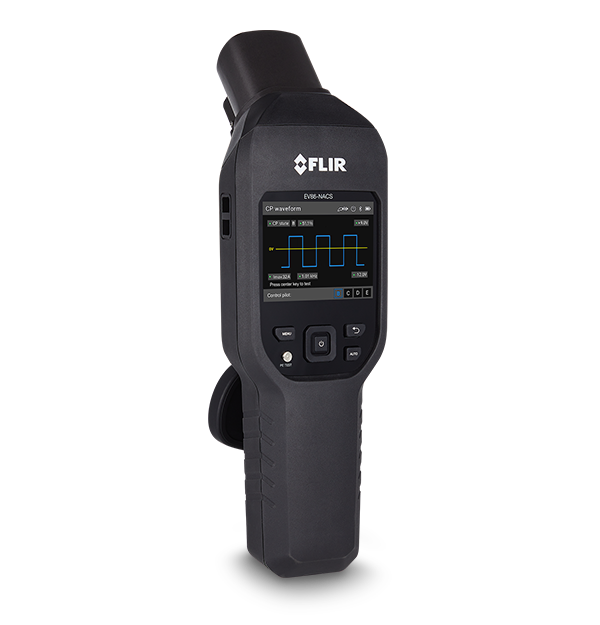

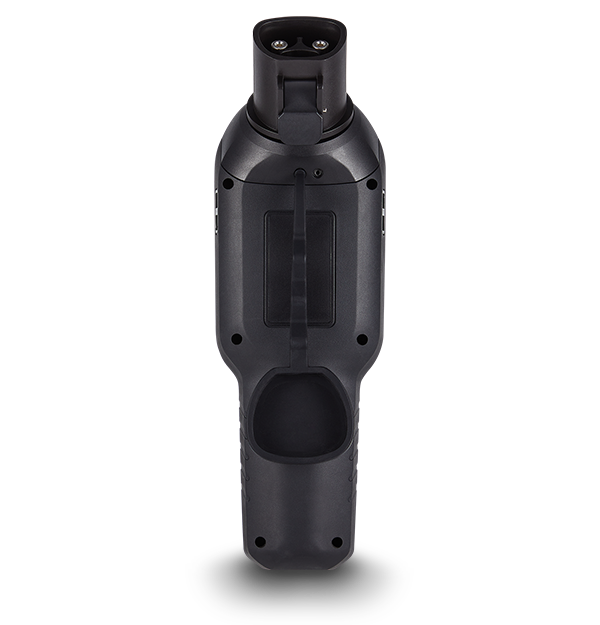

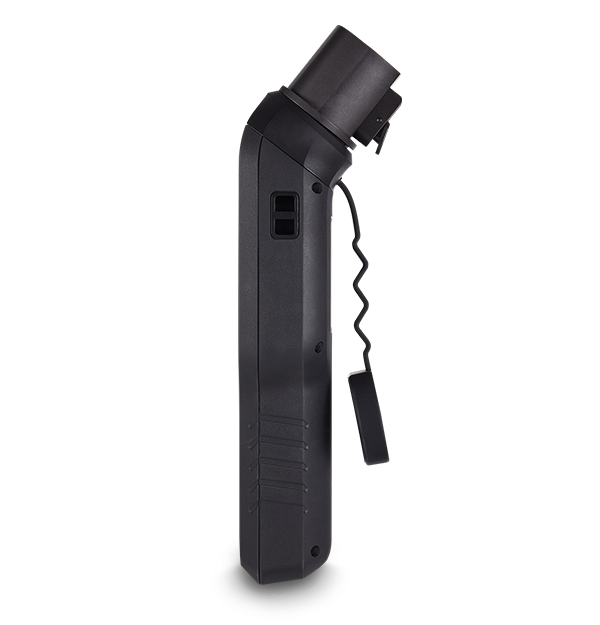

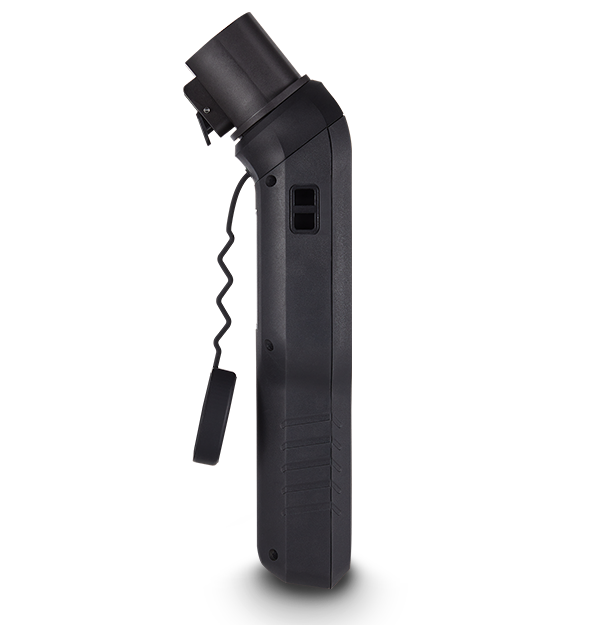

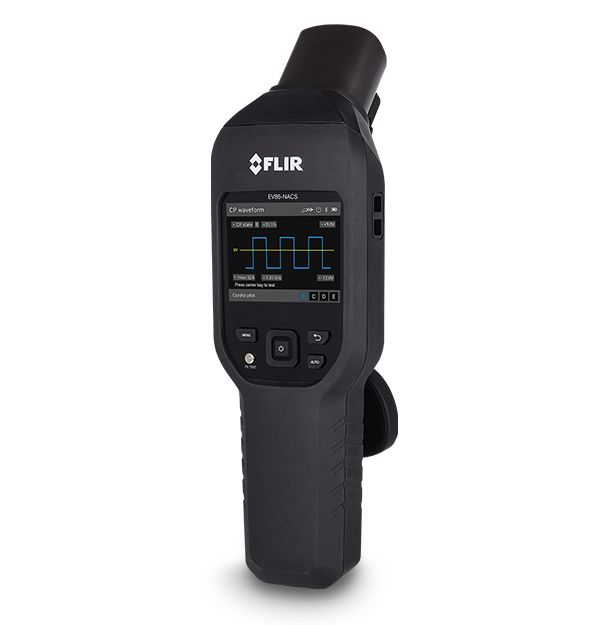

Le Flir EV86-NACS est un analyseur de chargeur de VE tout-en-un conçu pour simplifier les tests de sécurité et de performance des stations de charge de VE CA dans les environnements résidentiels et commerciaux. Compatible avec les chargeurs de niveau 1 et de niveau 2, il est doté d’un connecteur NACS intégré et d’un adaptateur compact de type 1 pour une compatibilité étendue. Les séquences de test automatisées, la vérification de la tension pré-test et les résultats clairs de réussite/échec aident les techniciens à travailler en toute sécurité et efficacement, tandis que la connectivité Bluetooth à faible énergie (BLE) s’associe de manière transparente à l’application Flir Meterlink® pour la génération de rapports sans fil, la gestion des données et le partage facile directement à partir d’un appareil mobile.
Spécifications
| En surbrillance | |
|---|---|
| Taille de l’écran | 3,5 po TFT-LCD |
| Connectivité | Bluetooth BLE avec portée de 10 m (32 pi) |
| Catégorie de sécurité | CAT II-300 V, IEC61010-1 |
| Données image et optiques | |
|---|---|
| Taille de l’écran | 3,5 po TFT-LCD |
| Mesure et analyse | |
|---|---|
| Auto Testing Items | Pré-test PE, interface EVSE, test CCID et impédance de boucle dans le menu Paramètres |
| CP Error (E state) Simulation | Réussite/Défaut |
| CP State Simulation | Simulation d’état CP et forme d’onde A (déconnectée), B (connectée), C (charge), D (charge avec ventilation), E (erreur survenue), F (erreur survenue) |
| EVSE interface | 1 Φ: 250 V max, 2 Φ: 300 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 300 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Fréquence | Plage : 200 Hz / Précision ±1 Hz |
| Homologation de catégorie | CAT II-300 V |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Error Simulation | Réussite/Défaut |
| PE Pre-Test | Plage : 50 V c.a./c.c./précision ±2,0 %, réussite/défaut (>50 V c.a./c.c. entre le conducteur PE et le capteur tactile) |
| PP State Simulation | Non connecté, connecté, 13A, 20A, 32A, 63A |
| RCD/CCID Trip Test | Plage de temps de déclenchement CCID : 21 mA CA, 5,59 s / Précision ±2,0 %° Plage : 6 mA CA, 5,59 s pendant <1,2 s / Précision ±1,0 % Plage de courant de rampe CCID : 6 mA CA par pas de 0,5 mA toutes les 100 ms dans 1,2 s , 20 mA CA par pas de 1 mA toutes les 100 ms dans 2 s. / Précision ±2,0 % |
| Voltage Phase Indication | L1, L2, PE, N |
| Communication et stockage des données | |
|---|---|
| Connecteur | NACS |
| Connectivité | Bluetooth BLE avec portée de 10 m (32 pi) |
| Types de connecteur | NACS (intégré), type 1 (convertisseur inclus) |
| Alimentation | |
|---|---|
| Autonomie de la batterie | 12 heures en continu |
| Batterie | Batterie Li rechargeable |
| Mise hors tension automatique | Arrêt / 5 min / 10 min / 20 min / 30 min |
| Informations générales | |
|---|---|
| Contenu de la livraison | 1 × convertisseur × EV86-NACS EV Charger Analyzer 1 (NACS vers type 1) 1 câble × USB de type A à C 1 guide de démarrage rapide × Flir 1 sangle de × cou 1 pochette de × transport avec bandoulière |
| Dimensions [L x P x H] | 296 × 94 × 50 mm (11,6 × 3,7 × 2 po) |
| Poids | 760 g (1,7 lb) |
| Spécifications environnementales et certifications | |
|---|---|
| Altitude de fonctionnement | 2 000 m (6 560 pi) |
| Catégorie de sécurité | CAT II-300 V, IEC61010-1 |
| CEM | EN61326-1 |
| Certifications | ETL, CE, FCC |
| Degré de pollution | 2 |
| Garantie | Garantie limitée de 3 ans |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C à 30 °C (14 °F à 86 °F), <85 % HR 30 °C à 40 °C (86 °F à 104 °F), <75 % HR 40 °C à 50 °C (104 °F à 122 °F), <45 % HR |
| Température de stockage et humidité relative [HR] | -20 °C à 60 °C (-4 °F à 140 °F), 0 à 80 % HR |
