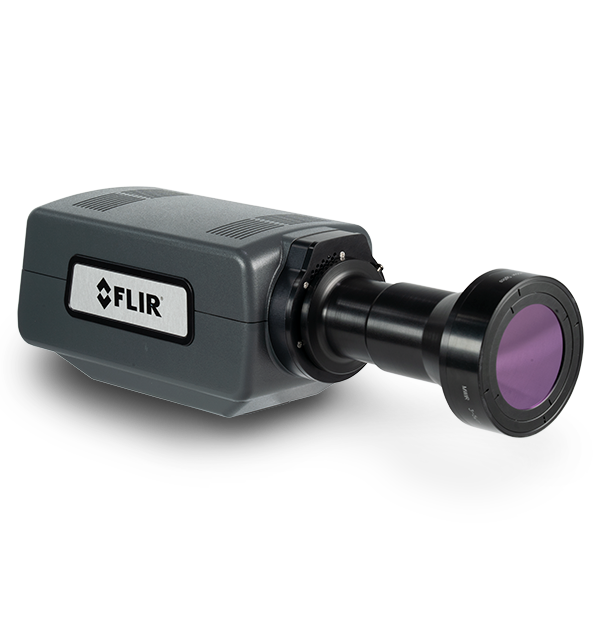

FLIR A6780 MWIR
Caméra thermique infrarouge à ondes moyennes
Product Variations
Le système de caméra FLIR A6780 MWIR facilite l’enregistrement des température d’événements thermiques brefs et des cibles en mouvement rapide, ce qui en fait un choix idéal pour les applications de R&D industrielles, militaires et de fabrication. Cette caméra abordable à InSb refroidi est compatible avec des options d'objectifs à mise au point manuelle ou à distance pour plus de flexibilité, afin de maximiser le nombre de pixels de mesure sur l’objet qui vous intéresse. La connectivité, via un câble unique et une liaison Gigabit Ethernet, offre un contrôle complet de la caméra ainsi qu’une fonction de capture de données dans le logiciel FLIR Research Studio, afin que les utilisateurs puissent analyser et comprendre les données plus rapidement que jamais.
RÉCUPÉREZ FACILEMENT DES DONNÉES DE TEMPÉRATURE PRÉCISES
Contrôlez la caméra et diffusez des données à l’aide d’un seul câble Gigabit Ethernet ; capturez les données que vous voulez quand vous le souhaitez grâce à des capacités avancées de déclenchement et de synchronisation.
Offre des fréquences d’images en mode fenêtrage jusqu’à 4 130 Hz, une série de choix d’objectifs et une roue porte-filtre chaud 3 positions intégrée pour basculer rapidement entre les plages de températures standard et élevées.
Le workflow simple Connection-Visualisation-Enregistrement-Analyse de FLIR Research Studio vous permet de collecter et d’analyser des données rapidement, et de collaborer facilement avec votre équipe
Spécifications
| Highlighted | |
|---|---|
| Résolution | 640 × 512 |
| Taille en pixels [au carré] | 15 µm |
| Gamme spectrale | A6780 MWIR, A6782 MWIR : 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR : 3,0 – 5,0 µm |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Ouverture f de la caméra | A6780 MWIR, A6781 MWIR : f/2.5 A6782 MWIR, A6783 MWIR : f/4.0 |
| Plage dynamique | 14 bits |
| Fréquence d’images [plein écran] | Programmable ; 0,0015 Hz à 125 Hz |
| Temps d’intégration | 480 ns pour une fréquence d’images maximale |
| Plage de température standard [avec optique adaptée à la bande] | A6780 MWIR : -20 °C à 300 °C (-4 °F à 572 °F) A6781 MWIR, A6783 MWIR : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C (50 °F) pour les microscopes A6782 MWIR : -20 °C à 350 °C (-4 °F à 662 °F) |
| Plage de température optionnelle [avec optique adaptée à la bande] | 45 °C à 600 °C/113 °F à 1112 °F (ND1) ; 250 °C à 2000 °C/482 °F à 3632 °F (ND2) ; 500 °C à 3000 °C/932 °F à 5432 °F (ND3) |
| Porte filtres [chaud] | Roue porte-filtres motorisée à 3 positions (filtres de 1 pouce de diamètre) |
| Mise au point | Motorisé (compatible avec version manuelle) |
| Données image et optiques | |
|---|---|
| Efficacité opérationnelle | ≥99,8 % (≥99,95 % typique) |
| Flux de données radiométriques | Gigabit Ethernet (GigE Vision) |
| Fréquence d’images [plein écran] | Programmable ; 0,0015 Hz à 125 Hz |
| Gamme spectrale | A6780 MWIR, A6782 MWIR : 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR : 3,0 – 5,0 µm |
| Horloge de pixel | 50 MHz |
| Horodatage des images | Oui |
| Interface de l'objectif | FLIR FPO-M (baïonnette à 4 griffes, motorisée) |
| Mise au point | Motorisé (compatible avec version manuelle) |
| Modes de lecture | Intégration asynchrone pendant la lecture, intégration asynchrone, puis lecture |
| Modes fenêtrage | Fenêtrage souple pouvant atteindre 16 x 4 (paliers de 16 colonnes, 4 rangées) |
| Modes vidéo | SDI : 720p@50/59,9, 1080p@25/29,9 |
| Objectifs disponibles | A6780 MWIR : Manuel (grande bande) : 25 mm, 50 mm, 100 mm A6781 MWIR, A6783 MWIR : Manuel (3-5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorisé (3-5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm A6782 MWIR : Manuel (grande bande) : 25 mm, 50 mm, 100 mm Motorisé : À préciser |
| Objectifs macro/microscopes | A6780 MWIR, A6782 MWIR : Aucun microscope disponible A6781 MWIR, A6783 MWIR : 1X, 3X |
| Ouverture f de la caméra | A6780 MWIR, A6781 MWIR : f/2.5 A6782 MWIR, A6783 MWIR : f/4.0 |
| Palette | 8 bits sélectionnables |
| Plage dynamique | 14 bits |
| Porte filtres [chaud] | Roue porte-filtres motorisée à 3 positions (filtres de 1 pouce de diamètre) |
| Refroidissement du capteur | Rotatif en circuit fermé |
| Résolution | 640 × 512 |
| Sauvegarde des images sur la caméra | Aucun |
| Sensibilité thermique_NETD [typique] | A6780 MWIR, A6782 MWIR : @@@ A6781 MWIR, A6783 MWIR : @@@ |
| Superposition | Configuration fixe, peut être désactivée |
| Taille en pixels [au carré] | 15 µm |
| Temps d’intégration | 480 ns pour une fréquence d’images maximale |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Type de lecture | Instantané |
| Vidéo standard | SDI |
| Zoom vidéo standard | Automatique, variable |
| Mesure et analyse | |
|---|---|
| Compensation de la dérive ambiante [avec étalonnage en usine] | Oui |
| Contrôle de gain automatique | Manuel, linéaire, égalisation de plateau, DDE |
| Plage de température optionnelle [avec optique adaptée à la bande] | 45 °C à 600 °C/113 °F à 1112 °F (ND1) ; 250 °C à 2000 °C/482 °F à 3632 °F (ND2) ; 500 °C à 3000 °C/932 °F à 5432 °F (ND3) |
| Plage de température standard [avec optique adaptée à la bande] | A6780 MWIR : -20 °C à 300 °C (-4 °F à 572 °F) A6781 MWIR, A6783 MWIR : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C (50 °F) pour les microscopes A6782 MWIR : -20 °C à 350 °C (-4 °F à 662 °F) |
| Précision | ≤Précision 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F typique) ; >100 °C ±2 % de la mesure (±1 % typique) |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GenICam (GigE), RS-232 |
| Modes de synchronisation | Sync In, Sync Out |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] sans objectif | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3 po) |
| Poids [sans objectif] | 2,3 kg (5 lbs) |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC (< ;24 W en régime permanent) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 trous taraudés ¼de " -20", 1 trou taraudé de 3/8", 4 trous taraudés de 10 à 24" |
| Plage de températures de fonctionnement | -20 °C à 50 °C (-4 °F à 122 °F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
