Le Flir EV86-T2 est un analyseur de chargeurs de véhicules électriques tout-en-un conçu pour simplifier les tests de sécurité et de performance des stations de charge de véhicules électriques CA dans les environnements résidentiels et commerciaux. Compatible avec les chargeurs de niveau 1 et de niveau 2, il est doté d’un connecteur T2 intégré et d’un adaptateur compact de type 1 pour une compatibilité étendue. Les séquences de test automatisées, la vérification de la tension pré-test et les résultats clairs de réussite/d’échec aident les techniciens à travailler en toute sécurité et efficacement, tandis que la connectivité Bluetooth basse énergie (BLE) s’associe parfaitement à l’application Flir Meterlink® pour la génération de rapports sans fil, la gestion des données et le partage facile directement depuis un appareil mobile.
Spécifications
| En surbrillance | |
|---|---|

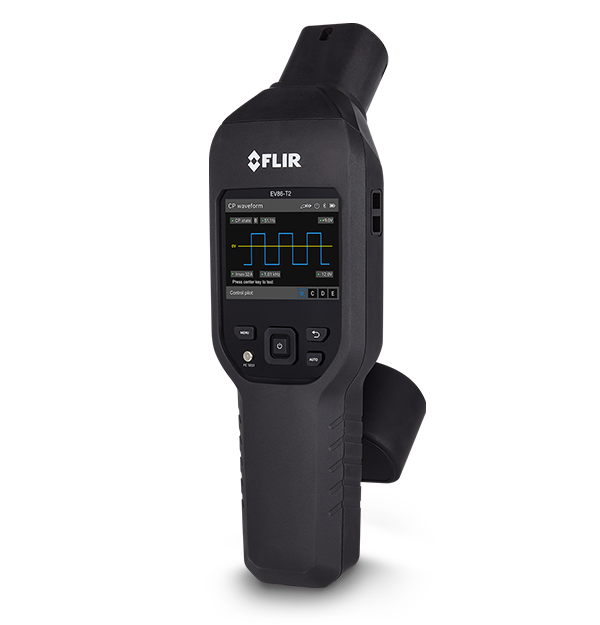

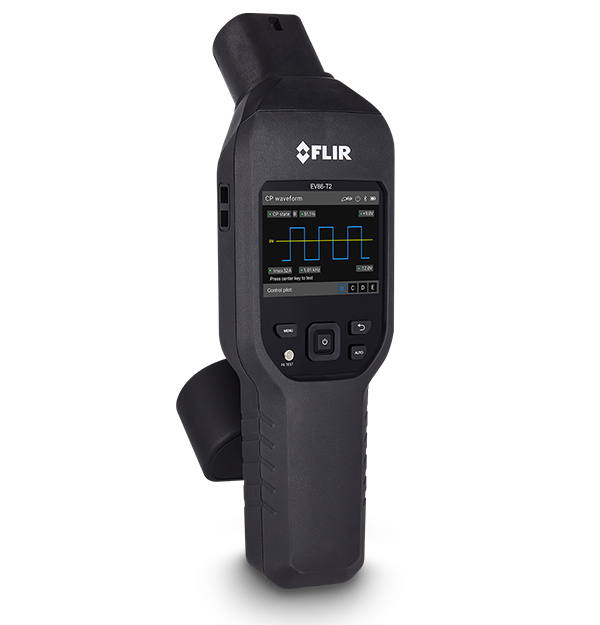

| Taille de l’écran | 3,5 po TFT-LCD |
| Connectivité | Bluetooth BLE avec portée de 10 m (32 pi) |
| Catégorie de sécurité | CAT II-300 V, IEC61010-1 |
| Données image et optiques | |
|---|---|
| Taille de l’écran | 3,5 po TFT-LCD |
| Mesure et analyse | |
|---|---|
| Auto Testing Items | Pré-test PE, interface EVSE, test RCD et impédance de boucle dans le menu Paramètres |
| CP Error (E state) Simulation | Réussite/Défaut |
| EVSE interface | 1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Fréquence | Plage de mesure : 200 Hz / Précision ±1 Hz |
| Homologation de catégorie | CAT II-300 V |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Pre-Test | Plage de mesure : 50 V CA/CC / Précision ±2,0 %, Réussite/Défaut (> 50 V CA/CC entre le conducteur PE et le capteur tactile) |
| PP State Simulation | Non connecté, connecté, connecté + loquet |
| RCD/CCID Trip Test | Temps de déclenchement du disjoncteur différentiel (0°, 180°) Plage : 31,5 mA CA, 300 ms / Précision ±2,0 % Plage : 6 mA CC, 12,5 s pendant < 2,5 s / Précision ±1,0 % du courant de rampe RCD (0°, 180°) Plage : 6 mA CC en 2,5 s Rampe lisse tous les 2 mA CC, 30 mA CA en 2mA toutes les 300 ms en 0,5 s / Précision ±2,0 % |
| Voltage Phase Indication | L1, L2, L3, PE, N |
| Communication et stockage des données | |
|---|---|

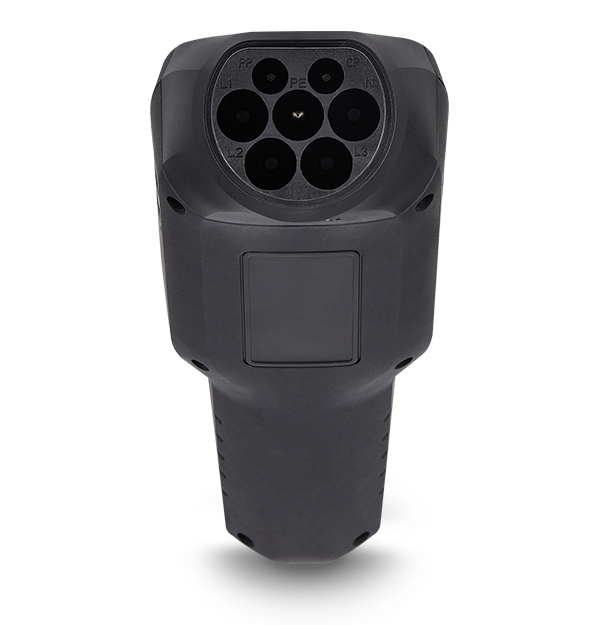

| Connecteur | Prise de type 2 CEI 62196-2 |
| Connectivité | Bluetooth BLE avec portée de 10 m (32 pi) |
| Types de connecteur | Type 2 (intégré), Type 1 (convertisseur inclus) |
| Alimentation | |
|---|---|
| Autonomie de la batterie | 12 heures en continu |
| Batterie | Batterie Li rechargeable |
| Mise hors tension automatique | Arrêt / 5 min / 10 min / 20 min / 30 min |
| Informations générales | |
|---|---|

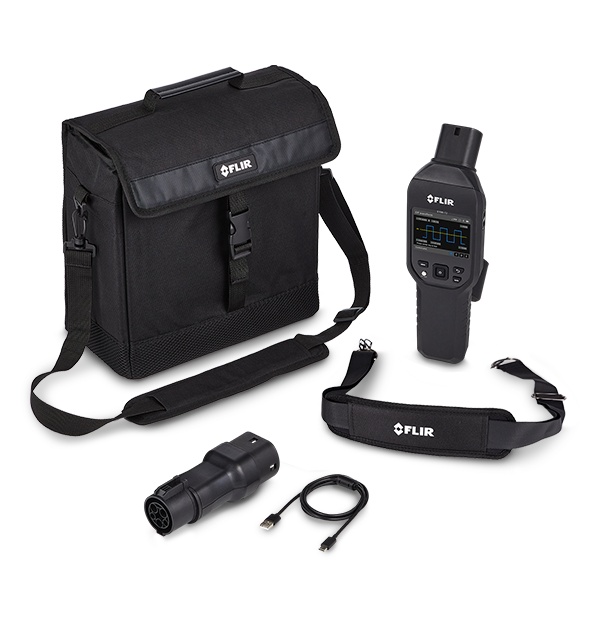

| Contenu de la livraison | 1 EV×EV86-T2 EV Charger Analyzer 1 × Convertisseur (Type 2 à Type 1) 1 Câble × USB Type A à C 1 Guide de démarrage rapide × Flir 1 Sangle de × cou 1 Sacoche de × transport avec bandoulière |
| Dimensions [L x P x H] | 296 × 94 × 50 mm (11,6 × 3,7 × 2 po) |
| Poids | 760 g (1,7 lb) |
| Spécifications environnementales et certifications | |
|---|---|
| Altitude de fonctionnement | 2 000 m |
| Catégorie de sécurité | CAT II-300 V, IEC61010-1 |
| CEM | EN61326-1 |
| Certifications | ETL, CE, FCC |
| Degré de pollution | 2 |
| Garantie | Comprend une garantie limitée de 3 ans |
| Operating Ambient Temperature and Relative Humidity (RH) | -10 °C à 30 °C (14 °F à 86 °F), <85 % HR 30 °C à 40 °C (86 °F à 104 °F), <75 % HR 40 °C à 50 °C (104 °F à 122 °F), <45 % HR |
| Température de stockage et humidité relative [HR] | -20 °C à 60 °C (-4 °F à 140 °F), HR de 0 à 80 % |
