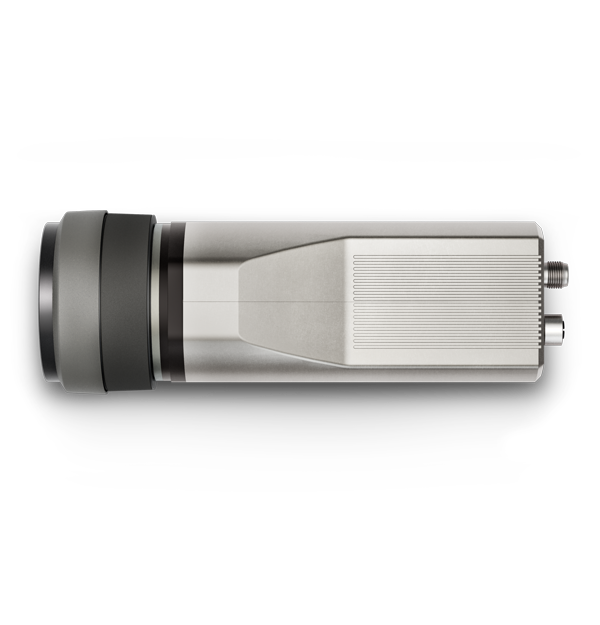

FLIR G620a
Caméra d’imagerie optique des gaz (OGI) à montage fixe pour les hydrocarbures/COV
Product Variations
Détectez les fuites de gaz tout en respectant les objectifs gouvernementaux et environnementaux avec la FLIR G620a : une solution de caméra OGI refroidie de longue durée pour une surveillance continue dans les installations de production et de traitement du gaz en amont et en milieu de chaîne. Le G620a est filtré spectralement pour voir le méthane (CH₄), les hydrocarbures et les composés organiques volatils (COV) avec un détecteur OGI performant qui répond aux exigences de sensibilité énoncées dans l’OOOOa de l’EPA américaine et l’Annexe K. Petit et léger, le G620a s’installe rapidement et repose sur une interface Web simplifiée. Ne manquez jamais un moment de surveillance grâce au refroidisseur linéaire robuste qui prend en charge 27 000 heures de fonctionnement sans interruption. La FLIR G620a peut aider les compagnies pétrolières et gazières à entretenir des biens d'équipement de valeur, à éviter les pertes de produits, à respecter les mesures de réduction des émissions et à garantir des pratiques de travail plus sûres.
Le capteur d'image refroidi haute résolution et haute sensibilité, ainsi que l'avantage du mode haute sensibilité (HSM) propriétaire de FLIR permettent aux utilisateurs de visualiser même les plus petites fuites de gaz.
Les caméras FLIR G620a offrent plus de 27 000 heures d’autonomie avant qu’un service ne soit nécessaire (temps moyen jusqu’à la panne).
Respectez les exigences de sensibilité de détection du méthane et des COV de l’EPA américaine et respectez les engagements ESG mondiaux en matière de réduction du méthane et des hydrocarbures.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 640 512× |
| Sensibilité thermique/NETD | < ;15 mK à 25 °C |
| Gamme spectrale | 3,2–3,4 μm |
| Données image et optiques | |
|---|---|
| Amélioration numérique de l'image | Mode haute sensibilité (HSM) |
| Champ de vision (CdV) | FLIR G620a 6 ° : 6,0° × 4,8° FLIR G620a 14,5 ° : 14,4° × 11,5° FLIR G620a 24 ° : 23,6° × 19° |
| Diffusion de vidéos IR radiométriques | GigE Vision |
| Distance focale | FLIR G620a 6 ° : 92 mm FLIR G620a 14,5 ° : 38 mm FLIR G620a 24 ° : 23 mm |
| Distance minimale de mise au point | FLIR G620a 6 ° : 2 m (6,6 pi) FLIR G620a 14,5 ° : 0,5 m (1,64 pi) FLIR G620a 24 ° : 0,3 m (1,0 pi) |
| Enregistrement de vidéos IR non radiométriques | Aucun |
| Enregistrement de vidéos IR radiométriques | Aucun |
| Fréquence d'image | 30 Hz |
| Gamme spectrale | 3,2–3,4 μm |
| Mise au point | Motorisés |
| Modes d’imagerie | Image IR, mode haute sensibilité (HSM) |
| Ouverture f | f/1.59 |
| Palettes de couleurs | 8 bits sélectionnables |
| Pas du détecteur | 15 µm |
| Refroidissement du capteur | Refroidisseur linéaire FLIR FL100 |
| Réglage automatique de l’image | Linéaire, PE |
| Résolution IR | 640 512× |
| Sensibilité au gaz [NECL] | NECL : 1 m ΔT 10 °C Méthane : 16 ppm × m Hydrocarbures (mélange de gaz de niabara) : 6,4 ppm × m |
| Sensibilité thermique/NETD | < ;15 mK à 25 °C |
| Superposition | RTSP uniquement |
| Type de détecteur | Température de fonctionnement élevée (HOT) MWIR T2SLS |
| Vidéos IR non radiométriques | Diffusion en continu H.264 ou MJPEG sur RTSP |
| Zoom | Zoom numérique, 1x, 2x, 4x, 8x |
| Mesure et analyse | |
|---|---|
| Compensation de la dérive ambiante [avec étalonnage en usine] | Oui |
| Plage de températures de l’objet | -10 °C à 120 °C |
| Précision | ≤ 100 °C ± 2 °C, > 100 °C ± 2 % de la mesure |
| Tension CC | Plage de mesure : 18 V à 56 V |
| Communication et stockage des données | |
|---|---|
| Commande et contrôle | GEV : Genicam ; RTSP : Interface Web, API REST |
| Dispositif de stockage | Aucun |
| Entrées numériques | 2 opto-isolées, Vin (low) = 0 à 1,5 V, Vin (high) = 3 à 25 V |
| Interfaces de communication | Ethernet |
| Modes de synchronisation | Sync In |
| Sorties numériques | 3 opto-isolées, 0-48 VCC, max. 350 mA ; relais opto-électronique à semi-conducteurs ; 1 dédié en tant que sortie par défaut (NC) |
| Type de connecteur des E/S numériques | M12 à 12 broches codé A, mâle (partagé avec alimentation externe) |
| Informations générales | |
|---|---|
| Contenu de la livraison | Caméra avec objectif ; câble M12 à RJ45F (0,3 m), guide de démarrage rapide, certificat d’étalonnage |
| Dimensions [L x P x H] | FLIR G620a 14,5°, FLIR G620a 24 ° : 229 × 76 × 95 mm (9,0 × 3,0 × 3,8 po) FLIR G620a 6 ° : 297 × 99 × 99 mm (11,7 × 3,9 × 3,9 po) |
| Dimensions [L x P x H] sans objectif | 200 × 76 × 92 mm |
| Poids | FLIR G620a 6 ° : 1,90 kg (4,14 lb) FLIR G620a 14,5 ° : 1,48 kg (3,22 lb) FLIR G620a 24 ° : 1,50 kg (3,27 lb) |
| Poids [sans objectif] | 1,32 kg |
| Alimentation | |
|---|---|
| Alimentation | Source d’alimentation principale : PoE+ type 2 (30 W min) Connexion CC en option : M12 à 12 broches codé A, Mâle (partagé avec E/S numérique) |
| Consommation électrique | 25 W (refroidissement) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | EN55032 :2015/A11 :2020 EN55035 :2017/A11 :2020 FCC Partie 15, Sous-partie B ClasseA KC C 9832 et KS C 9835 |
| Directives | CEM : 2014/30/UE, WEEE : 2012/19/UE |
| Fixation | Avec plaque de montage - 2 x 1/4"-20 trous taraudés, 1 x 3/8"-16 ; trou taraudé, 4 x #10-24 trous taraudés Sans plaque de montage - 6 x #6-32 |
| Plage de températures de fonctionnement | -20 à 50 ºC |
| Résistance aux chocs | 25 g, 6 ms ; demi-sinusoïdale ; ± 500 chocs ; X, Y&Z (IAW MIL-STD-810H) |
| Vibration | 10 à 58 Hz, 0,15 mm ; 58 à 500 Hz, 2 g ; 5 cycles, 1 oct/min ; X, Y&Z (IAW MIL-STD-810H) |
| Étanchéité | IP50 |
