Discontinued

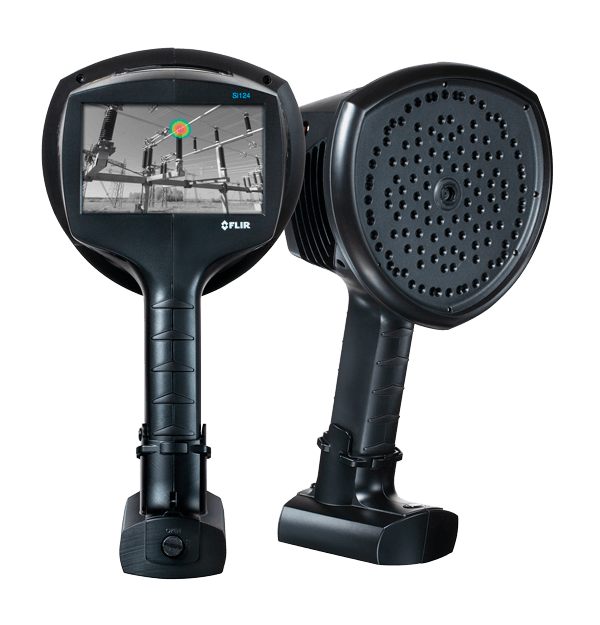

FLIR Si124

Caméra d’imagerie acoustique industrielle

La caméra d’imagerie acoustique FLIR Si124 peut vous aider à localiser les fuites de pression dans les systèmes d’air comprimé ou à détecter les décharges partielles des systèmes électriques à haute tension. Cette solution légère, qui ne nécessite qu’une seule main lors de son utilisation, est conçue pour identifier les problèmes jusqu’à 10 fois plus rapidement qu’avec des méthodes traditionnelles. Conçue avec 124 microphones, la FLIR Si124 produit une image acoustique précise qui affiche des informations ultrasoniques visuelles même dans les environnements industriels bruyants. L’image acoustique est transposée en temps réel par-dessus l’image de la caméra numérique, ce qui vous permet d’identifier précisément la source du bruit. Le Si124 dispose d’un plug-in qui permet aux utilisateurs d’importer des images acoustiques dans la suite FLIR Thermal Studio pour l’édition hors ligne, l’analyse et la création de rapports avancés. L’analyse et la création de rapports sur le terrain peuvent également être effectuées à l’aide du service cloud FLIR Acoustic Camera Viewer. Grâce à une routine de maintenance régulière, la FLIR Si124 peut aider à réduire les factures énergétiques des installations et à retarder les dépenses liées à l’installation de nouveaux compresseurs.
Disponible dans d’autres modèles qui comprennent une option de batterie sans fil : la Si124-LD pour les applications de détection de fuites, ou la Si124-PD pour les applications de services publics électriques. Consultez les modèles dans la section des produits connexes ci-dessous.

Détectez rapidement les fuites d’air sous pression et les décharges partielles

Avec l’imagerie sonore, détectez les fuites d’air comprimé, les décharges partielles et l’effet corona jusqu’à 10 fois plus vite qu’avec les méthodes traditionnelles

Réduisez les coûts inutiles dans les services publics, les pannes d’équipement et les temps d’arrêt en assurant une pression d’air adéquate aux équipements pneumatiques et en localisant précisément les décharges partielles ou l’effet corona

Classez la gravité des fuites et le type de décharge partielle en temps réel grâce à cet outil léger et intelligent que vous pouvez utiliser d’une seule main

Spécifications

Highlighted
Mesures acoustiques	124 low-noise MEMS microphones, real-time sound visualization
Classification des cibles	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Évaluation de la gravité	Automatic AI-based severity assessment including recommended actions
Distance	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Taux de fuite	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Données image et optiques
Champ de vision (CdV)	62° × 49°
Fréquence d’images	Video: 25 fps Acoustic image: 30 fps
Fréquences d'images vidéo	25 fps
Mise à jour logicielle pour caméra	Automatic over Wi-Fi USB via computer
Plage dynamique	Low limit: <-15 dB High limit: >120 dB
Résolution de l’image vidéo	800 × 480
Zoom	2x digital zoom

Mesure et analyse
Bande passante	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
Classification des cibles	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Distance	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Détection des décharges	Automatic detection 50 / 60 Hz
Mesures acoustiques	124 low-noise MEMS microphones, real-time sound visualization
Taux de fuite	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
Évaluation de la gravité	Automatic AI-based severity assessment including recommended actions

Interface utilisateur
Périphérique d’entrée	Resistive touchscreen
Témoin d’alimentation	LED (red)
Écran	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)

Alimentation
Batterie	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
Batterie externe	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A
Batterie interne	Li-Ion 6 Wh
Chargeur de batteries	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
Poids de la batterie	985 g (2.2 lb)
Tension d’entrée nominale	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A

Spécifications environnementales et certifications
Garantie	http://www.flir.com/warranty/
Humidité de fonctionnement et de stockage	Recommended 0 to 90%
Plage de température de fonctionnement et de stockage	Recommended –10°C to 50°C (14°F to 122°F)
Plage de températures de fonctionnement	–10°C to 50°C (14°F to 122°F)
Plage de températures de stockage	-20°C to 70°C (-4°F to 158°F)

Informations générales
Dimensions	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
Longueur du cordon de la batterie	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
Poids	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
Poids de l'emballage	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
Poids total [tous accessoires inclus]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
Taille de la batterie	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
Type d'emballage	Cardboard box
