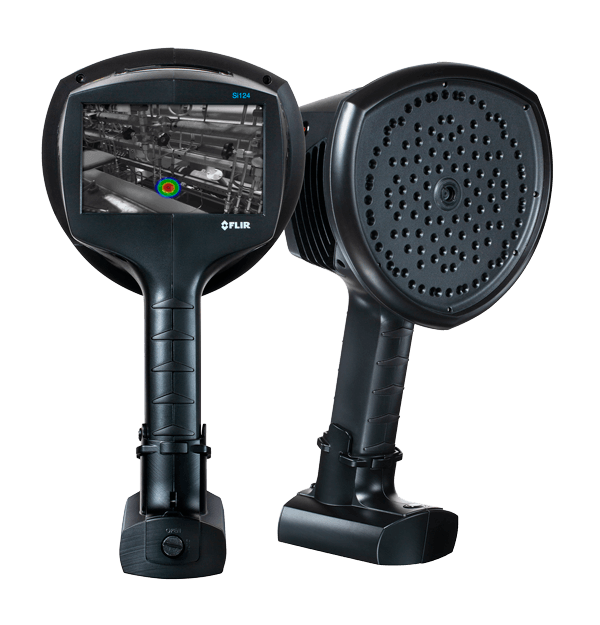

FLIR Si124-LD
Caméra d’imagerie acoustique industrielle pour la détection des fuites d’air comprimé
La caméra d’imagerie acoustique FLIR Si124-LD peut vous aider à localiser les fuites de pression dans les systèmes d’air comprimé jusqu’à 10 fois plus vite que les méthodes traditionnelles. Conçue avec 124 microphones, cette solution légère et manuelle produit une image acoustique précise qui localise les sources ultrasonores à l’image, même dans les environnements industriels bruyants. L’image acoustique est transposée en temps réel par-dessus l’image de la caméra numérique, ce qui vous permet d’identifier précisément la source du bruit. La caméra Si124-LD dispose d’un plug-in qui vous permet d’importer des images acoustiques dans la suite FLIR Thermal Studio pour l’édition hors ligne, l’analyse et la création de rapports avancés. L’analyse et la création de rapports sur le terrain peuvent également être effectuées à l’aide du service cloud FLIR Acoustic Camera Viewer. Grâce à une maintenance régulière, la FLIR Si124-LD peut aider à réduire les factures énergétiques des installations et à retarder les dépenses liées à l’installation de nouveaux compresseurs.
Disponible dans d’autres modèles qui comprennent une option de batterie sans fil : la Si124-PD pour les applications de services publics électriques, ou la Si124 pour les applications de services publics électriques et les applications de détection de fuites. Consultez les modèles dans la section des produits connexes ci-dessous.
Détection rapide des fuites d’air sous pression
Avec l’imagerie sonore, détectez les fuites d’air compressé jusqu’à 10 fois plus vite qu’avec les méthodes traditionnelles
Réduisez les coûts inutiles dans les services publics, les pannes d’équipement et les temps d’arrêt en assurant une pression d’air adéquate aux équipements pneumatiques
Classez la gravité des fuites en temps réel grâce à cet outil léger et intelligent que vous pouvez utiliser d’une seule main
Spécifications
| Highlighted | |
|---|---|
| Mesures acoustiques | 124 low-noise MEMS microphones, real-time sound visualization |
| Évaluation de la gravité | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Taux de fuite | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 62° × 49° |
| Fréquence d’images | Video: 25 fps Acoustic image: 30 fps |
| Fréquences d'images vidéo | 25 fps |
| Mise à jour logicielle pour caméra | Automatic over Wi-Fi USB via computer |
| Plage dynamique | Low limit: <-15 dB High limit: >120 dB |
| Résolution de l’image vidéo | 800 × 480 |
| Zoom | 2x digital zoom |
| Mesure et analyse | |
|---|---|
| Bande passante | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Mesures acoustiques | 124 low-noise MEMS microphones, real-time sound visualization |
| Taux de fuite | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Évaluation de la gravité | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Interface utilisateur | |
|---|---|
| Périphérique d’entrée | Resistive touchscreen |
| Témoin d’alimentation | LED (red) |
| Écran | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Alimentation | |
|---|---|
| Batterie | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Batterie externe | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Batterie interne | Li-Ion 6 Wh |
| Chargeur de batteries | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Poids de la batterie | 985 g (2.2 lb) |
| Tension d’entrée nominale | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Spécifications environnementales et certifications | |
|---|---|
| Humidité de fonctionnement et de stockage | Recommended 0 to 90% |
| Plage de températures de fonctionnement | –10°C to 50°C (14°F to 122°F) |
| Plage de températures de stockage | -20°C to 70°C (-4°F to 158°F) |
| Informations générales | |
|---|---|
| Dimensions | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Longueur du cordon de la batterie | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Poids | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Poids de l'emballage | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Poids total [tous accessoires inclus] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Taille de la batterie | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Type d'emballage | Cardboard box |
