FLIR Si2-PD&trade ;

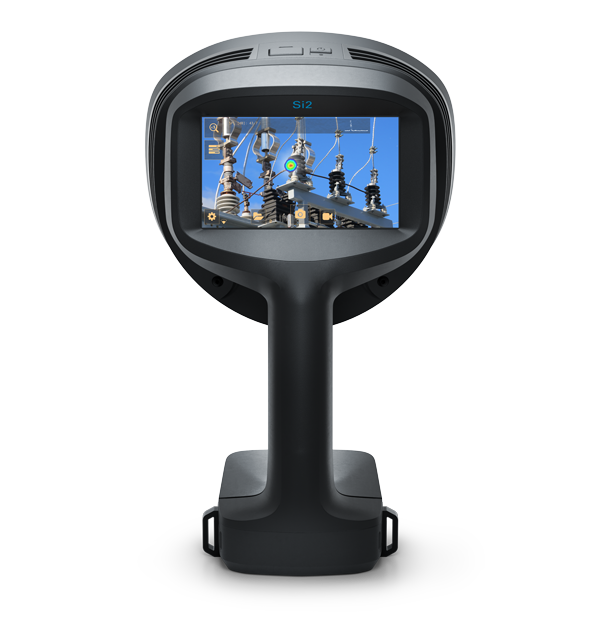

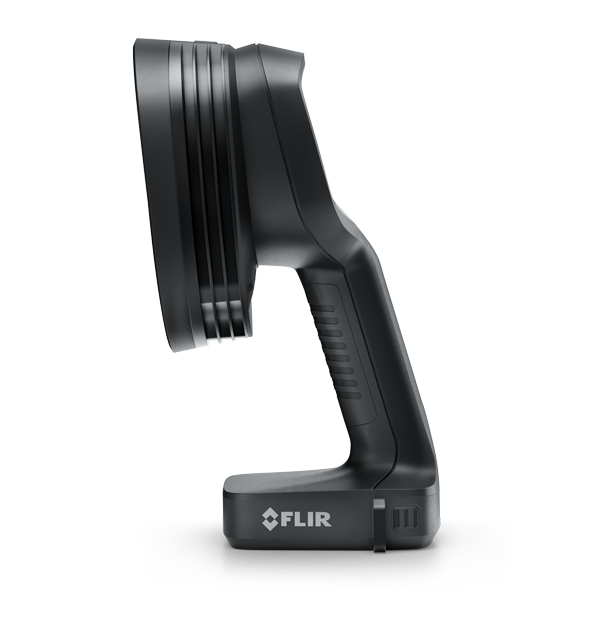

Caméra d’imagerie acoustique industrielle pour la détection des décharges partielles
La caméra d’imagerie acoustique FLIR Si2-PD vous aide à réduire les coûts de maintenance des équipements électriques en offrant une solution efficace pour la détection et la réaction aux décharges partielles (PD). Cette caméra détecte, localise, classifie et évalue les défauts de DP à une distance allant jusqu’à 200 m, identifiant ainsi les problèmes de DP 30 fois plus petits qu’auparavant. Elle fournit des évaluations de gravité basées sur la caméra et le logiciel, vous offrant l’aide à la décision nécessaire pour des décisions de maintenance précises.
Pour des applications spécifiques, vous pouvez choisir la Si2-LD pour la détection de fuites et des défauts de roulement, ou la Si2-Pro pour l’intégralité des applications des fournisseurs d’électricité, de détection de fuites et des défauts de roulement. Ces modèles sont disponibles dans la section des produits associés, ce qui vous permet de personnaliser votre approche de maintenance en fonction de vos besoins.
Vision claire, solutions sonores
Identifiez les problèmes de DP à une distance allant jusqu’à 200 m et 30 fois plus petits que ceux détectables par les générations précédentes. Cela est indispensable pour garantir l’efficacité opérationnelle et la sécurité.
Outils d’analyse détaillés, y compris la catégorisation embarquée du type de sortie, de la gravité et des actions recommandées, facilitant ainsi la priase de décision rapide et la planification appropriée de la réponse.
Garantissez une utilisation et une maintenance optimales de l’équipement dans des environnements industriels à grande échelle grâce à la gestion de la flotte, l’intégration des données dans le cloud et les mises à jour logicielles OTA. Combinez les images acoustiques et thermiques dans le même rapport.
Spécifications
| Highlighted | |
|---|---|

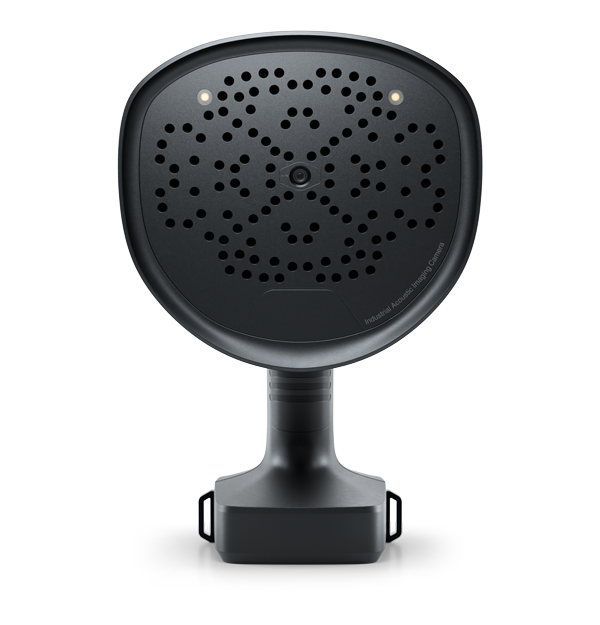

| Mesures acoustiques | 124 microphones MEMS à faible bruit, visualisation sonore en temps réel |
| Évaluation de la gravité | Évaluation automatique de la gravité basée sur l’IA, y compris les actions recommandées sur caméra embarquée |
| Distance | De 0,3 m jusqu’à 200 m |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 75° en diagonale |
| Fréquences d'images vidéo | Caméra : 60 images/s / Image acoustique : 30 images/s / Écran : 70 images/s |
| Mise à jour logicielle pour caméra | Mise à jour sans fil automatique Over The Air (OTA) ou via une connexion USB |
| Résolution de l’image vidéo | 1280 × 720 |
| Zoom | Zoom numérique x8 |
| Mesure et analyse | |
|---|---|
| Bande passante | 2 à 130 kHz |
| Detection Threshold | 20 kHz : -15 dB SPL 35 kHz : 4 dB SPL 50 kHz : 10 dB SPL 80 kHz : 36 dB SPL 100 kHz : 51 dB SPL |
| Distance | De 0,3 m jusqu’à 200 m |
| Mesures acoustiques | 124 microphones MEMS à faible bruit, visualisation sonore en temps réel |
| Évaluation de la gravité | Évaluation automatique de la gravité basée sur l’IA, y compris les actions recommandées sur caméra embarquée |
| Interface utilisateur | |
|---|---|
| Écran | Taille : 5 po Écran tactile résistif 1 280 × 720, écran LCD TFT, MIPI DSI |
| Alimentation | |
|---|---|
| Batterie | Bloc-batterie rechargeable Li-Ion (RRC 2054) :14,4 V CC, 3,45 Ah, 49,68 Wh Sortie max. : 16,8 V CC, 5 A |
| Chargeur de batteries | Entrée : 19 à 26 V CC, 2,8 A Sortie max. : 17,4 V CC, 4,8 A |
| Poids de la batterie | ~0,25 kg |
| Tension d’entrée nominale | Tension d’entrée nominale : 12 V CC Entrée max. : 17 V CC, 3,3 A (limité) |
| Spécifications environnementales et certifications | |
|---|---|
| Garantie | http://www.flir.com/warranty/ |
| Humidité de fonctionnement et de stockage | 0 à 90 % recommandé |
| Indice de protection | IP54 |
| Plage de températures de fonctionnement | –10 °C à 50 °C (14 °F à 122 °F) |
| Plage de températures de stockage | –20 °C à 70 °C ( –4 °F à 158 °F) |
| Informations générales | |
|---|---|
| Annotations | Balises d’image, commentaires et coordonnées GPS |
| Lampes de travail | 2 modes : Marche/arrêt |
| Taille de la batterie | 85 mm × 77 mm (RRC2054) |
