Discontinued

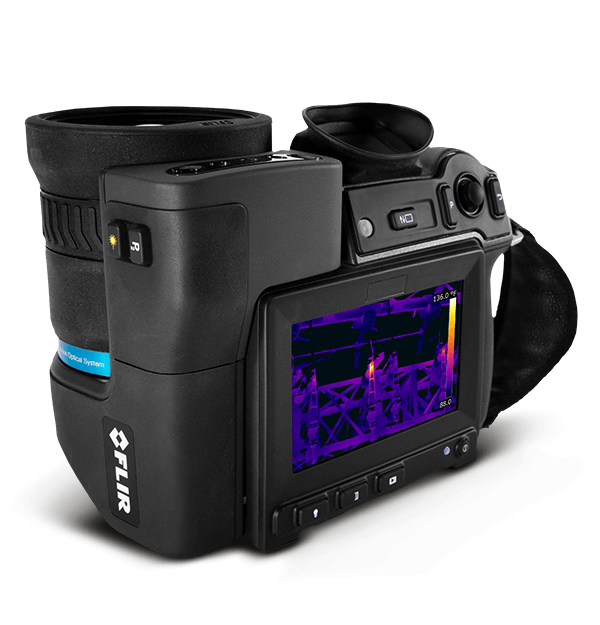

FLIR T1030sc
Caméra infrarouge portable avec performances HD
La T1030sc est une caméra infrarouge portable, rapide et haute définition qui enregistre des images d'une résolution de 1024 par 768 pixels à une fréquence de 30 images par seconde. Elle est conçue pour les ingénieurs, chercheurs et scientifiques qui ont besoin d’une résolution et d’une sensibilité très élevées, dans un appareil compact et alimenté par batterie. La T1030sc vous permet de capturer des images radiométriques HD jusqu’à 120Hz. Vous pourrez facilement les afficher, acquérir, analyser et de les partager dans FLIR ResearchIR Max ou MathWorks® MATLAB.
Le détecteur et sa sensibilité exceptionnelle ainsi que le système optique conçu pour la haute définition vous offrent d’impressionnantes images infrarouges et des mesures thermiques sans contact précises
Alimentée par batterie, cette caméra portable vous accompagne là où vous en avez besoin. La communication Wi-Fi simplifie le partage des images, le contrôle à distance et l'affichage ainsi que la création rapide de rapports.
Diffusez des données non compressées vers un PC ou capturez des vidéos radiométriques dynamiques sur la caméra.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 1 024 × 768 pixels |
| Pas du détecteur | 17 µm |
| Gamme spectrale | 7,5 à 14 µm |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Ouverture f de la caméra | f/1.1 |
| Ouverture f | 1.1 |
| Sensibilité thermique (NETD) | <20 mK @ 30°C (86°F) |
| Sensibilité thermique/NETD | < 20 mK @ +30 °C |
| Sensibilité thermique | < 0,02 °C à +30 °C |
| Fréquence d’images | 30 Hz, plein écran sur caméra 120 Hz, plein écran avec HSI vers ordinateur 240 Hz, ½ écran avec HSI |
| Mise au point | Image unique ou manuelle |
| Contenu de la livraison | Caméra infrarouge avec son objectif, batteries (2), chargeur de batterie, câble HDMI-HDMI, sacoche de transport solide, casque Bluetooth, carte SD, œilleton large, protège-objectif, lanière de cou, alimentation (avec câble USB multi-prises), câble USB standard A vers micro-B, certificat de calibration, carte de licence FLIR Tools+, CD-ROM de documentation utilisateur, documentation imprimée |
| Données image et optiques | |
|---|---|
| Alignement laser | La position est automatiquement affichée sur l’image infrarouge |
| Amélioration numérique de l'image | Réduction du bruit numérique adaptative |
| Annotation graphique | Dessinez sur l'image thermique/numérique ou ajoutez des motifs prédéfinis Logiciel distinct pour PC avec création de nombreux rapports |
| Caméra numérique | Le champ de vision s'adapte à l'objectif infrarouge |
| Caméra numérique intégrée | 5 Mpixels avec lampe LED |
| Champ de vision (CdV) | 45° x 34° |
| Constante de temps | < 10 ms |
| Description de l’image | Ajoutez une courte note (enregistrée dans une balise exif associée au fichier JPEG) |
| Diffusion de vidéos IR non radiométriques | Vidéo H.264 par Wi-Fi Vidéo H.264 par USB |
| Diffusion de vidéos IR radiométriques | Lecture radiométrique en temps réel (RTRS) via USB |
| Dimensions de la caméra sauf objectif (L × P × H) | 167,2 mm × 204,5 mm × 188,3 mm (6,6 po × 8,0 po × 7,4 po) |
| Distance d'alignement IR - visuel minimum | 0,5 m (1,64 pieds) |
| Distance de focalisation IR minimum | 0,2 m (0,66 pied) |
| Distance focale | 36 mm (1,42 po) |
| Enregistrement de vidéos IR non radiométriques | H.264 sur carte mémoire |
| Enregistrement de vidéos IR radiométriques | Enregistrement radiométrique en temps réel (RTRR) sur la carte mémoire |
| Enregistrement de vidéos visuelles | H.264 sur carte mémoire |
| Flux de vidéos visuelles | Vidéo H.264 par Wi-Fi Vidéo H.264 par USB |
| Fréquence d'image | 30 Hz |
| Fréquence d’images | 30 Hz, plein écran sur caméra 120 Hz, plein écran avec HSI vers ordinateur 240 Hz, ½ écran avec HSI |
| Galerie | Visionnez les miniatures ou les images complètes sur la caméra Modifiez les mesures/palettes/modes d'imagerie sur la caméra |
| Gamme spectrale | 7,5 à 14 µm |
| Identification de l'objectif | Automatique |
| Image infrarouge | Image infrarouge pleines couleurs |
| Image visuelle | Image visuelle pleines couleurs |
| Imagerie dynamique multispectrale (MSX) | Image thermique avec présentation améliorée des détails |
| Incrustation d’image | Zone infrarouge redimensionnable et mobile sur l'image visuelle |
| Lampe vidéo | Éclairage DEL intégré |
| Laser | Activé à l'aide d'un bouton dédié |
| Mise au point | Image unique ou manuelle |
| Mise à jour logicielle pour caméra | Utilisez le logiciel pour PC FLIR Tools |
| Modes d’imagerie | Thermique, thermique MSX, mode incrustation, caméra numérique |
| Objectifs disponibles | 45° |
| Objectifs macro/microscopes | NA |
| Orientation automatique | Mode portrait ou paysage automatique |
| Ouverture f | 1.1 |
| Ouverture f de la caméra | f/1.1 |
| Palettes de couleurs | Fer, Arc-en-Ciel, Arc-en-Ciel HC, Blanc chaud, Noir chaud, Arctique, Lave |
| Pas du détecteur | 17 µm |
| Réglage automatique de l’image | Standard ou en histogramme selon le contenu de l'image |
| Réglage manuel de l'image | Linéaire ; et possibilité d’ajustement du min/max/niveau et de la plage de mesure |
| Résolution IR | 1 024 × 768 pixels |
| Résolution MSX | 1 024 × 768 pixels |
| Résolution spatiale (CdV instantané) | 0,80 mrad |
| Sensibilité thermique (NETD) | <20 mK @ 30°C (86°F) |
| Sensibilité thermique/NETD | < 20 mK @ +30 °C |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Type d’écran | Écran tactile capacitif |
| UltraMax | Oui |
| UltraMax™ pris en charge | Oui |
| Vidéo IR radiométrique | Enregistrement radiométrique en temps réel (RTRR) sur carte mémoire |
| Vidéos IR non radiométriques | H.264 sur carte mémoire |
| Viseur | Écran intégré 800 x 480 pixels |
| Zoom numérique | Continu de 1× à 8× |
| Écran 4,3 po | 800 x 480 pixels |
| Mesure et analyse | |
|---|---|
| Alarme de fonction de mesure | Alarmes audio/visuelles (supérieures/inférieures) sur toute fonction de mesure sélectionnée |
| Alarme en couleur (isotherme) | Supérieure/inférieure/intermédiaire |
| Commandes de configuration | Définir les préréglages utilisateur, Enregistrer les options, Bouton programmable, Réinitialiser les options, Configurer la caméra, Wi-Fi, GPS et boussole, Bluetooth, Langue, Temps et unités, Informations sur la caméra |
| Contrôle de gain automatique | Manuel, linéaire, histogramme |
| Correction de mesures | Compensations pour l’émissivité, la température réfléchie, l’humidité relative, la température atmosphérique, la distance de l’objet, et la fenêtre IR externe |
| Correction liée aux optiques externes et aux fenêtres | Automatique, basée sur les informations de la fenêtre et de la température |
| Correction liée à la température apparente réfléchie | Automatique, basée sur les informations de température réfléchie |
| Correction liée à la transmission atmosphérique | Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur des signaux de capteurs internes |
| Correction liée à l’émissivité | Variable de 0,01 à 1,0 ou sélectionnée dans la liste de matériaux |
| Corrections de mesure | Compensations pour l’émissivité, la température réfléchie, l’humidité relative, la température atmosphérique, la distance de l’objet, et la fenêtre infrarouge externe |
| Plage de températures de l’objet | -40 °C à +150 °C (-40 °F à +302 °F), 0 à +650 °C (+32 °F à +1202 °F), +300 °C à +2000 °C (+572 °F à +3632 °F) |
| Point de mesure | 10,0 |
| Profil | Profil linéaire avec température min/max |
| Précision | ±1°C (±1.8°F) or ±1% at 25°C for temperatures between 5°C to 150°C ±2°C (±3.6°F) or ±2% of reading at 25°C for temperatures up to 1200°C |
| Précision de la plage de températures de l'objet | ±1 °C (±1,8 °F) ou ±1 % à 25 °C pour les températures entre 5 °C et 150 °C ±2 °C ou ±2 % de la mesure à 25 °C pour les températures jusqu’à 1 200 °C |
| Préréglage de mesures | Aucune mesure, point central, point chaud, point froid, préréglage utilisateur 1, préréglage utilisateur 2 |
| Préréglages utilisateur | L'utilisateur peut sélectionner et combiner les mesures de différents points/rectangles/cercles/profils/deltas, sans limite de nombre |
| Sensibilité thermique | < 0,02 °C à +30 °C |
| Température de référence | Réglé manuellement à l'aide de la différence de température |
| Zone | 5+5 zones (rectangles et cercles) avec max./min./moyenne |
| Écart de température | Différence entre les mesures obtenues et la température de référence |
| Communication et stockage des données | |
|---|---|
| Antenne | Interne |
| Audio | Micro-casque en Bluetooth pour l'ajout d'annotations vocales aux images |
| Bluetooth | Plage de fréquences : 2402–2480 MHz, compatible avec 2.1 et 4.0 |
| Carte SD | Une fente pour carte mémoire SD amovible |
| Dispositif de stockage | Carte SD ou SDHC amovible. Classe 10 ou plus recommandée |
| Enregistrement des images | JPEG standard, contenant la photo numérique et les données de mesure, sur carte mémoire |
| Format du fichier image | JPEG standard, contenant la photo numérique et les données de mesure, sur carte mémoire |
| Formats de fichier | JPEG standard, données de mesure incluses CSQ, données de mesure incluses |
| Formats de fichier - Visuel | JPEG standard automatiquement associé à l'image thermique correspondante |
| Interface | USB Micro-B, Bluetooth, Wi-Fi, HDMI |
| METERLiNK | Connexion sans fil (Bluetooth) à : Instruments de mesure FLIR avec METERLiNK |
| METERLiNK - Bluetooth | Communication avec le casque et les capteurs externes |
| Mode accéléré | 15 secondes à 24 heures |
| Mode d'enregistrement des images | Stockage simultané des photos thermiques et numériques dans le même fichier JPEG Possibilité d'enregistrer la photo numérique en tant que fichier JPEG distinct |
| Sortie vidéo | HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600 |
| Type de connecteur vidéo | HDMI de type C |
| USB | Transfert de données USB Micro-AB de et vers PC, vidéo colorisée non compressée |
| USB - Norme | USB 2.0 haute vitesse Connecteur USB micro-B |
| Wifi | Standard : 802.11 b/g/n Plage de fréquences : 2412–2462 MHz Puissance de sortie max. : 15 dBm |
| Informations générales | |
|---|---|
| Boussole | Direction de la caméra automatiquement ajoutée à chaque image |
| Contenu de la livraison | Caméra infrarouge avec son objectif, batteries (2), chargeur de batterie, câble HDMI-HDMI, sacoche de transport solide, casque Bluetooth, carte SD, œilleton large, protège-objectif, lanière de cou, alimentation (avec câble USB multi-prises), câble USB standard A vers micro-B, certificat de calibration, carte de licence FLIR Tools+, CD-ROM de documentation utilisateur, documentation imprimée |
| Emballage | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Le système comporte | Caméra infrarouge avec objectif, piles (2), chargeur de piles, câble HDMI-HDMI, sacoche de transport solide, œilleton large, protège-objectif, casque Bluetooth, carte SD, lanière de cou, alimentation (avec câble USB multi-prises), câble USB standard A vers Mini-B, boîtier HSI, certificat de calibration, carte de téléchargement FLIR Tools, CD-ROM de documentation utilisateur, documentation imprimée |
| Matériau du boîtier | Magnésium |
| Poids | 1,9 kg (4,3 lb.) |
| Pointeur laser | USB-micro-AB, Bluetooth, Wi-Fi, HDMI |
| Interface utilisateur | |
|---|---|
| Langues | Arabe, tchèque, danois, néerlandais, anglais, finnois, français, allemand, grec, hongrois, italien, japonais, coréen, norvégien, polonais, portugais, russe, chinois simplifié, suédois, chinois traditionnel, turc |
| Texte | Ajoutez un tableau, sélectionnez l’un des modèles prédéfinis |
| Voix | 60 secondes (par Bluetooth) enregistrées avec l’image |
| Écran | Écran tactile LCD intégré de 4,3 po de largeur et de 800 x 480 pixels |
| Écran tactile | Oui |
| Alimentation | |
|---|---|
| Alimentation externe | Adaptateur CA, 90–260 VCA, 50/60 Hz ou sur prise 12 V d'un véhicule (câble avec prise standard, en option) |
| Autonomie de la batterie | >2,5 heures à 25 °C (+68 °F) et en utilisation habituelle |
| Gestion de l’alimentation | Fonction d'arrêt automatique au choix de l'utilisateur : après 5 minutes, 20 minutes ou jamais |
| Système de charge | Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie |
| Temps de charge | Capacité de 90 % en 2,5 h, état du chargement indiqué par LED |
| Température de charge | 0 °C à 45 °C (32 °F à 113 °F), excepté pour le marché coréen : 10 °C à 45 °C (50 °F à 113 °F) |
| Type de batterie | Batterie Li-ion rechargeable |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 EN 61000-6-2 (Immunité) EN 61000-6-3 (Émission) FCC 47 CFR art. 15 Class B (Rejets) ICES-003 |
| Classification laser | Classe 2 |
| Conception ergonomique | Le viseur ainsi que le bloc optique rotatif à 120º vous permettent de diriger la caméra dans de multiples directions tout en conservant une position confortable |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30, 95 % d'humidité relative pendant 24 h, 25–40 °C (77–104°F), deux cycles |
| Montage sur trépied | UNC 1/4"-20 |
| Plage de températures de fonctionnement | de -40 °C à +2000 °C |
| Plage de températures de stockage | -40 à +70 °C (-40 à +158 °F) |
| Résistance aux chocs | 25 g (CEI 60068-2-29) |
| Spectre radioélectrique | ETSI EN 300 328 FCC art. 15.247 RSS-247 2e édition |
| Sécurité | EN/UL/CSA/PSE 60950-1 |
| Type de laser | Laser à diode AlGaInP semi-conductrice, 1 mW, 635 nm (rouge) |
| Vibration | 2 g (CEI 60068-2-6) |
| Étanchéité | IP 54 (CEI 60529) |
