Discontinued

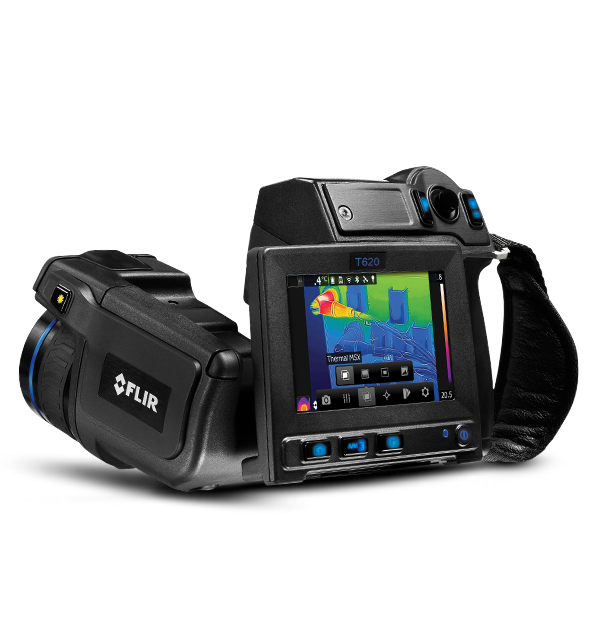

FLIR T620
Caméra infrarouge pour la maintenance prédictive
La FLIR T620 est un outil indispensable pour dépanner les points chauds et les défaillances électriques potentielles, pour vous permettre de les réparer rapidement et ainsi éviter les interruptions coûteuses. Avec sa résolution infrarouge de 307 200 pixels (640 × 480) et son écran tactile LCD 4,3 po lumineux, vous verrez aisément les signes de résistance électrique, d'usure mécanique et autres problèmes associés à la chaleur. Veillez à ce que vos équipements fonctionnent de façon sûre et évitez les interruptions coûteuses avec cette caméra infrarouge polyvalente et fiable.
Haute précision d'image et portabilité
Le bloc optique de la T620 pivote à 120° pour faciliter le ciblage, tandis qu'avec l'orientation automatique, l'écran est toujours facile à lire.
Avec son écran tactile et ses outils dont les annotations GPS/boussole et le dessin à l'écran, la T620 est un véritable accélérateur d'efficacité et de productivité.
Connectez-vous (en Wi-Fi) à FLIR Tools Mobile pour analyser et partager les images, ou transmettez des données de test et de mesure à la caméra via METERLiNK®.
Spécifications
| Highlighted | |
|---|---|
| Résolution IR | 640 × 480 pixels |
| Sensibilité thermique/NETD | < 40 mK à +30°C |
| Plage de température | -40 °F à 1202 °F (-40 °C à 650 °C) |
| Précision | ±2 °C (± 3,6 °F) ou 2 % (plus grande valeur retenue), à 25 °C (77 °F) nominal. |
| Champ de vision (CdV) | 25° x 19° |
| Écran | Écran tactile LCD intégré de 4,3 po de largeur et de 800 x 480 pixels |
| Dispositif de stockage | Carte mémoire SD amovible |
| Données image et optiques | |
|---|---|
| Alignement laser | La position est automatiquement affichée sur l’image IR |
| Amélioration numérique de l'image | Réduction du bruit numérique adaptative |
| Annotation graphique | Effectuez un dessin sur le cliché thermique/numérique ou ajoutez des croquis pré-existants |
| Caméra numérique intégrée | 5 Mpixels avec lampe LED (photo sous la forme d'une image séparée) |
| CdV de la caméra numérique | S'adapte à l'objectif IR |
| Champ de vision (CdV) | 25° x 19° |
| Description de l’image | Ajoutez une courte note (enregistrée dans une balise exif associée au fichier JPEG) |
| Diffusion de vidéos IR non radiométriques | MPEG-4 par Wi-Fi vidéo colorisée non compressée via USB |
| Diffusion de vidéos IR radiométriques | Envoi dynamique sur PC via USB, ou vers des périphériques mobiles par Wi-Fi. |
| Dimensions de la caméra sauf objectif (L × P × H) | 143 × 195 × 95 mm (5,6 × 7,7 × 3,7 po) |
| Distance focale | 25 mm (0,97 po) |
| Distance minimale de mise au point | 0,25 m (0,82 pieds) |
| Enregistrement de vidéos IR non radiométriques | MPEG-4 sur carte mémoire |
| Enregistrement de vidéos visuelles | MPEG-4 sur carte mémoire |
| Flux de vidéos visuelles | MPEG-4 par Wi-Fi vidéo colorisée non compressée via USB |
| Fréquence d'image | 30 Hz |
| Fréquence d’images | 30 Hz |
| Gamme spectrale | 7,5 à 14 µm |
| Identification de l'objectif | Automatique |
| Image infrarouge | Image IR pleines couleurs |
| Image visuelle | Images thermiques/visibles/fusionnées/P-i-P/MSX (redimensionnable et mobile) et galerie de vignettes |
| Incrustation d’image | Zone IR redimensionnable et déplaçable sur l’image à lumière visible |
| Lampe vidéo | Éclairage DEL intégré |
| Laser | Activé à l'aide d'un bouton dédié |
| Mise au point | Automatique (image unique) ou manuelle |
| Mise à jour logicielle pour caméra | Utilisez le logiciel pour PC FLIR Tools |
| Orientation automatique | Fournis |
| Ouverture f | 1,0 |
| Palettes de couleurs | Fer, Arc-en-Ciel, Arc-en-Ciel HC, Blanc chaud, Noir chaud, Arctique, Lave |
| Pas du détecteur | 17 µm |
| Réglage automatique de l’image | Continu, basé sur un histogramme |
| Réglage manuel de l'image | Linéaire ; et possibilité d’ajustement du min/max/niveau et de la plage de mesure |
| Résolution IR | 640 × 480 pixels |
| Résolution spatiale (CdV instantané) | 0,68 mrad |
| Sensibilité thermique/NETD | < 40 mK à +30°C |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Type d’écran | Écran tactile capacitif |
| UltraMax | Oui |
| Viseur | S/O |
| Zoom numérique | Continu de 1× à 4× |
| Mesure et analyse | |
|---|---|
| Alarme de fonction de mesure | Alarmes audio/visuelles (supérieures/inférieures) sur toute fonction de mesure sélectionnée |
| Alarme en couleur (isotherme) | Supérieure/inférieure/intermédiaire |
| Correction liée aux optiques externes et aux fenêtres | Automatique, basée sur les informations de la transmission de la fenêtre et de la température |
| Correction liée à la température apparente réfléchie | Automatique, basée sur la saisie de la température réfléchie |
| Correction liée à la transmission atmosphérique | Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur des signaux de capteurs internes |
| Correction liée à l’émissivité | Variable de 0,01 à 1,0 ou sélectionnée dans une liste de matériaux |
| Corrections de mesure | Compensations pour l’émissivité, la température réfléchie, l’humidité relative, la température atmosphérique, la distance de l’objet, et la fenêtre IR externe |
| Plage de température | -40 °F à 1202 °F (-40 °C à 650 °C) |
| Plage de températures de l’objet | -40 °C à +150 °C +100 °C à +650 °C |
| Point de mesure | 10,0 |
| Précision | ±2 °C (± 3,6 °F) ou 2 % (plus grande valeur retenue), à 25 °C (77 °F) nominal. |
| Préréglage de mesures | Aucune mesure, point central, point chaud, point froid, préréglage utilisateur 1, préréglage utilisateur 2 |
| Température de référence | Réglé manuellement à l'aide de la différence de températures |
| Zone | 5 + 5 zones (rectangles ou cercles) avec valeurs max/min/moyenne (en analyse post-acquisition) |
| Écart de température | Différence entre les mesures obtenues par les fonctions ou avec une température de référence |
| Interface utilisateur | |
|---|---|
| Création de rapports | Rapport instantané (fichier .pdf) dans la caméra Logiciel distinct pour PC avec création de nombreux rapports |
| Texte | Ajoutez un tableau. Sélectionnez l’un des modèles prédéfinis ou créez le vôtre dans FLIR Tools |
| Voix | 60 secondes (par Bluetooth) enregistrées avec l’image |
| Écran | Écran tactile LCD intégré de 4,3 po de largeur et de 800 x 480 pixels |
| Communication et stockage des données | |
|---|---|
| Antenne | Interne |
| Carte SD | Une fente pour carte mémoire SD amovible |
| Dispositif de stockage | Carte mémoire SD amovible |
| Enregistrement des images | JPEG standard, contenant la photo numérique et les données de mesure, sur carte mémoire |
| Formats de fichier | JPEG standard, données de mesure incluses |
| Formats de fichier - Visuel | JPEG standard automatiquement associé à l'image thermique correspondante |
| Interface | USB-mini, USB-A, Bluetooth, Wi-Fi, Sortie vidéo numérique |
| METERLiNK | Connexion sans fil (Bluetooth) à : Instruments de mesure FLIR avec METERLiNK |
| METERLiNK - Bluetooth | Plage de fréquences : 2402–2480 MHz |
| Mode accéléré | 15 secondes à 24 heures |
| Mode d'enregistrement des images | Stockage simultané des photos thermiques et numériques dans le même fichier JPEG. Possibilité d'enregistrer la photo numérique en tant que fichier JPEG distinct. |
| Sortie vidéo | Sortie vidéo numérique (DVI) |
| Type de connecteur vidéo | Compatible HDMI |
| USB | USB-A : Connexion d'un périphérique USB externe USB Mini-B : Transfert de données de et vers PC / vidéo colorisée non compressée |
| USB - Norme | USB 2.0 haute vitesse |
| Wifi | Standard : 802.11 b/g Plage de fréquences : 2412–2462 MHz Puissance de sortie max. : 15 dBm |
| Alimentation | |
|---|---|
| Alimentation externe | Adaptateur CA, 90–260 VCA, 50/60 Hz ou sur prise 12 V d'un véhicule (câble avec prise standard, en option) |
| Autonomie de la batterie | >2,5 h |
| Système de charge | Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie |
| Temps de charge | Capacité de 90 % en 2,5 h, état du chargement indiqué par LED |
| Température de charge | 0 °C à +45 °C (+32 °F à +113 °F) |
| Type de batterie | Batterie Li-ion rechargeable |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 EN 61000-6-2 (Immunité) EN 61000-6-3 (Émission) FCC 47 CFR art. 15 Class B (Rejets) ICES-003 |
| Classification laser | Classe 2 |
| Humidité (fonctionnement et stockage) | 95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C (2 cycles), selon CEI 60068-2-30 |
| Montage sur trépied | UNC ¼"-20 |
| Plage de températures de fonctionnement | -15 °C à +50 °C |
| Plage de températures de stockage | -40 °C à +70 °C (-40 °F à +158 °F) |
| Résistance aux chocs | 25G (CEI 60068-2-27) |
| Spectre radioélectrique | ETSI EN 300 328 FCC art. 15.247 RSS-247 2e édition |
| Sécurité | EN/UL/CSA/PSE 60950-1 |
| Table d'émissivité | Tableau d'émissivité de matériaux prédéfinis |
| Type de laser | Laser à diode AlGaInP semi-conductrice, 1 mW, 635 nm (rouge) |
| Vibration | 2 g (IEC 60068-2-6) |
| Étanchéité | IP 54 (CEI 60529) |
| Informations générales | |
|---|---|
| Boussole | Direction de la caméra automatiquement ajoutée à chaque image fixe |
| Format de l'emballage | 495 x 192 x 370 mm (19,49 x 7,56 x 14,57 po) |
| Matériau du boîtier | Magnésium |
| Poids | 1,3 kg (2,87 lb) |
Accessories
- Objectif IR, champ de vision de 15°, 41,3 mm (T197914)
- Objectif IR, champ de vision de 80°, 6,5 mm (T198065)
- IR lens , 7° FOV, 88.9mm (T198166)
- Close-up IR lens, 1.5x (25 µm) with case (T198066)
- IR lens, 25° FOV, 24.6mm (T197922)
- Close-up IR lens, 2.9x (50 µm) with case (T198059)
- Objectif IR, champ de vision de 45°, 13,1 mm (T197915)
- Close-up IR lens, 5.8x (100 µm) with case (T198060)
