Discontinued

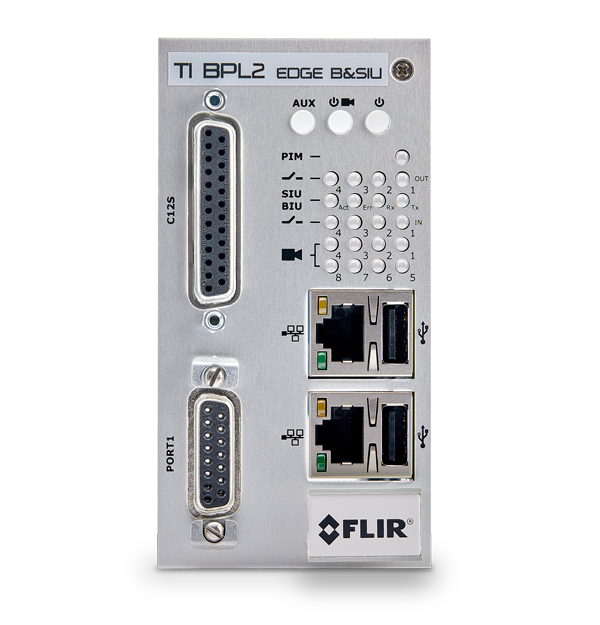

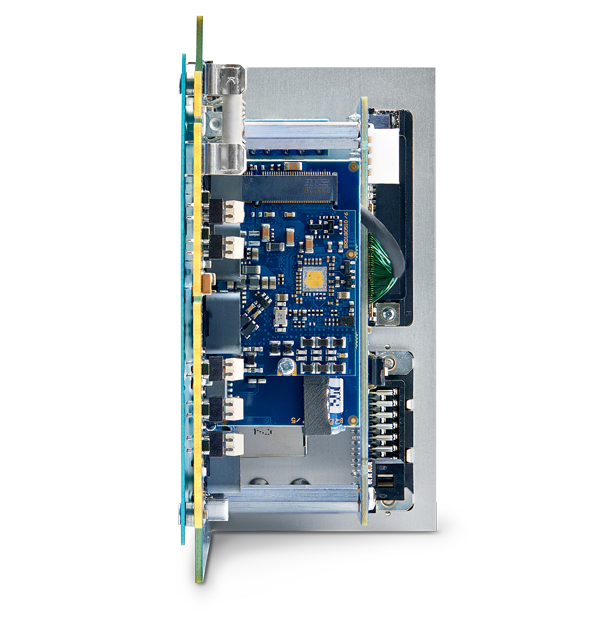

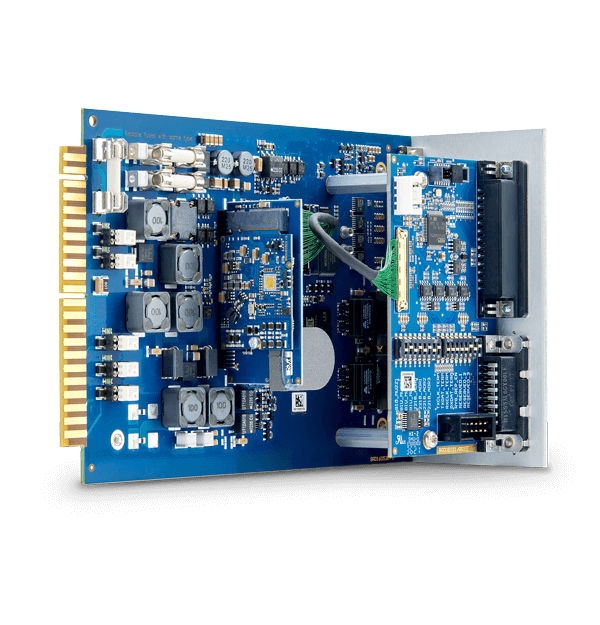

INTERFACE B ET SIU TI BPL2 EDGE
Interface de courant porteur en ligne de 2e génération
• Connecte les sorties de zone des capteurs BPL2 et/ou des capteurs de ligne électrique (PL) à un contrôleur, fournissant l’alimentation et les communications aux capteurs BPL2 et/ou PL
• Connecte le PC aux capteurs BPL2 et/ou PL pour la configuration et la visualisation du système
• Nombre maximum de caméras : Quatre capteurs BPL2 ou PL
• Compatibles avec le(s) capteur(s) BPL2 : ThermiCam2, TrafiCam X-Stream2, TrafiSense 2
• Capteur(s) PL compatible(s) : TrafiOne
• Jusqu’à quatre capteurs BPL2/PL maximum recommandés
Spécifications
| Communications | |
|---|---|
| Connecteur | Câble capteur BPL2 : interface : 3 câbles via pinces (arrière) : 2 câbles pour l’alimentation CC et la communication : courant porteur en ligne (BPL) et 1 câble pour la mise à la terre fonctionnelle Montage de l’interface : Montage sur rack EDGE |
| Entrée | Connecteur C12S disponible à l’avant pour le contrôleur SIU vers ATC 4 contacts secs couplés optiques via connecteur EDGE (arrière, broches F/H, W/X, S/T, Y/Z) Imax = 50 mA, Umax = 48 V CC Fermeture ou ouverture cas d’événement (paramétrer dans le logiciel) 4 DEL de sortie (avant, vert) Sortie de détection 1 à 4 et sortie de détection commune 1 à 4 4 contacts d’entrée via connecteur EDGE (arrière, broches 1, 2, 3, 10) 4 DEL d’entrée (avant, vert) Remarque : 20 sorties de détection supplémentaires maximum peuvent être ajoutées via un maximum de cinq unités USB 4 E/S |
| Ethernet | 2 × connecteurs Ethernet RJ45 (commutation automatique à 10/100 Mbit/s). |
| Sortie | Sorties de détection : 64 états de sortie via le connecteur Port-1 (avant, SDLC) vers le contrôleur TS-2/ATC Sorties d’erreur : 1 composant de commutateur optique isolé via le connecteur EDGE (arrière, broches J/K) ; Imax = 50 mA, Umax = 48 V CC Ouverture en cas d’événement (sortie matérielle) 8 DEL d’état du capteur BPL2 (avant, bicolore verte/rouge) Sortie d’erreur et sortie d’erreur commune Fonction de sortie d’erreur : Sortie d’erreur active = erreur dans le TI BPL2 EDGE B&SIU ou alimentation électrique coupée, ou Sortie d’erreur active = erreur dans 4 USB E/S avec sortie(s) attribuée(s) (par ex. pas de communication), ou Sortie d’erreur active = erreur dans le capteur BPL2 correspondant (par ex. pas de communication) |
| Électrique | |
|---|---|
| Alimentation | Alimentation d’entrée : 12 V CC à 60 V CC, via connecteur EDGE (arrière, broches A/B, sensible à la polarité), bouton d’alimentation et DEL (avant, bicolore vert/rouge) Séparer 24 V CC à 48 V CC via le connecteur EDGE (arrière, broches D/E) pour les capteurs BPL2 Remarque : 48 V CC sur les broches D/E recommandé en cas de multiples capteurs BPL2 et/ou de longues distances de câble Alimentation de sortie : Identique à l’alimentation d’entrée, via le connecteur EDGE (arrière, broches P/R, insensible à la polarité) Remarque : Communications BPL2 vers les capteurs BPL2 ajoutés au niveau de l’interface) Consommation électrique : Interface uniquement : typique ≤5 W (pic de 6 W au démarrage) Maximum, interface avec périphérie : < ;100 W à 24 V CC Consommation de courant : Interface uniquement : typique ≤210 mA à 24 V CC Maximum, interface avec périphérie : < ;4 A à 24 V CC |
| Spécifications environnementales | |
|---|---|
| Plage de températures de fonctionnement | Spécifications NEMA II : -34 °C à 74 °C |
| Résistance aux chocs et aux vibrations | FCC : FCC Partie 15 classe B Spécifications NEMA II relatives aux chocs et aux vibrations |
| Mécanique | |
|---|---|
| Dimensions | H × L × P : 115 mm × 59 mm × 191 mm Hauteur et profondeur de rack EDGE US standard ; largeur = double fente |
| Poids | 450 g |
