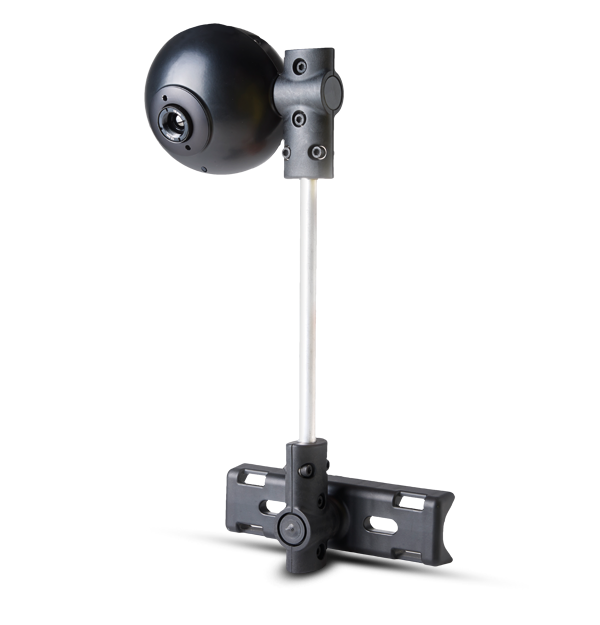

TrafiSense
Détecteur de trafic thermique
TrafiSense intègre un capteur thermique et un détecteur pour l’identification des véhicules et des cyclistes. TrafiSense n’a pas besoin de lumière pour fonctionner. Il utilise l’énergie thermique émise par les véhicules et les cyclistes. Ceci permet au capteur de détecter les véhicules et les cyclistes dans le noir le plus total, à grande distance et dans les conditions météorologiques les plus difficiles. Il en résulte une détection fiable 24/24 h et 7/7 j pour un large éventail d’applications.
Spécifications
| Présentation du système | |
|---|---|
| Fonctionnalité | FLIR TrafiSense BPL 317 : Présence de véhicules Présence de vélos FLIR TrafiSense BPL 325, TrafiSense BPL 335, FLIR TrafiSense ETH 325, FLIR TrafiSense ETH 335 : Présence de véhicules Présence de vélos dans le sens inverse FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390 : Présence des véhicules Présence des vélos Circulation à contresens Comptabilisation |
| Fonctionnalités de détection | Présence des véhicules et cyclistes, comptabilisation, circulation à contresens |
| Nombre de zones de détection | 24 zones de présence de véhicules 4 régions de présence de cycles 8 zones de détection de véhicules à contresens |
| Communications | |
|---|---|
| Compression | H.264, MPEG-4, MJPEG (double flux) |
| Ethernet | Pour la communication des événements d’état de sortie, la configuration et le contrôle (flux vidéo) |
| Électrique | |
|---|---|
| Alimentation d'entrée | 12 à 42 V CC, 12 à 30 V CA |
| Consommation de courant | < 150mA à 24VDC (<200mA à 24VDC en crête au démarrage) |
| Consommation électrique | ≤ 3,6 W (≤pic de 4,8 W au démarrage) |
| FCC | FCC partie 15, classe A |
| Outil informatique de paramétrage | Traficon Configuration Tool (TCT) |
| Relais | 3 pour les versions ETH, en direct ou via l’interface ETH (PN 10-6075), 4 pour TI x-stream Edge (PN 10-6055), 12 sorties supplémentaires via une carte d’extension 4/Os xp |
| Spécifications environnementales | |
|---|---|
| Directives UE | EMC 2004/108/CE |
| Niveau de protection | Boîtier = IP68, connecteurs = IP67 |
| Plage de température | De -34 °C à +80 °C (-29 °F à 165 °F) |
| RoHS 2011-65-EU | 0 à 95 % relative |
| Résistance aux chocs et aux vibrations | Spécifications NEMA II |
| Données image et optiques | |
|---|---|
| Champ de vision | FLIR TrafiSense BPL 317 : Horizontal : 17° Vertical : 13° FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325 : Horizontal : 25° Vertical : 19° FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335 : Horizontal : 35° Vertical : 27° FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390 : Horizontal : 90° Vertical : 69° |
| Distance focale | FLIR TrafiSense BPL 317 : 19 mm FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325 : 13 mm FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335 : 9 mm FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390 : 7,5 mm |
| Fréquence d’images | 30 FPS |
| Résolution | QVGA (336 x 256) |
| Type | Infrarouge à ondes longues (7 – 14 µm) |
| Mécanique | |
|---|---|
| Dimensions (y compris le support de montage) | Monté verticalement 45 cm x 16 cm x 12 cm (17,7 x 6,3 x 4,7 po) / Monté horizontalement 41 cm x 18 cm x 12 cm (16,1 x 7,1 x 4,7 po) |
| Matériau | Résistant aux intempéries (aux UV) |
| Pare-soleil | En option |
