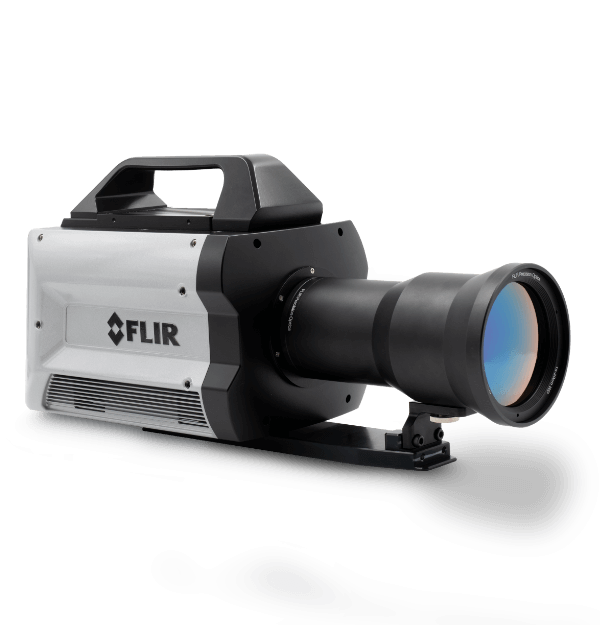

FLIR X8580-HS InSb™
Caméra MWIR haute définition de classe scientifique
Product Variations
La caméra IR à ondes moyennes FLIR X8580-HS InSb est conçue pour les scientifiques et les ingénieurs ayant besoin de capturer à grande vitesse des images détaillées d’événements, d’effectuer des mesures radiométriques personnalisées ou de détecter des points de défaillance dans les composites, les cellules solaires et l’électronique. Cette caméra d’imagerie thermique combine une résolution HD 1280 × 1024 avec des fréquences d’images et des temps d’intégration rapides, permettant aux chercheurs d’enregistrer les arrêts de mouvement sur des sujets en mouvement rapide ou des changements de température rapides, que—ce soit en laboratoire ou pour les bancs d’essai. Avec une roue à filtre motorisée à quatre positions et un support pour les lentilles focales motorisées FLIR, la X8580-HS InSb fournira des enregistrements de meilleure qualité, permettra de gagner du temps et atténuera la frustration dans les environnements d’acquisition dynamiques.
Des performances remarquables, des capacités qui changent la donne
Profitez d’une clarté et d’une vitesse d’image inégalées grâce aux interfaces ultra-rapides 10 GigE, CXP 2.1 ou Camera Link Full.
Capturez plus de deux heures d’événements thermiques détaillés directement sur un SSD de 4 To sans perte d’images.
Le déclenchement, la synchronisation et le système d’horodatage IRIG exclusif garantissent un enregistrement horocodé de haute précision.
Spécifications
| Highlighted | |
|---|---|
| Résolution | 1280 × 1024 |
| Pas du détecteur | 12 µm |
| Gamme spectrale | FLIR X8580-HS InSb, FLIR X8582-HS InSb : 1,5 à 5,0 µm FLIR X8581-HS InSb, FLIR X8583-HS InSb : 3,0 à 5,0 µm |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Ouverture f de la caméra | FLIR X8580-HS InSb, FLIR X8582-HS InSb : f/2.5 FLIR X8581-HS InSb, FLIR X8583-HS InSb : f/4.1 |
| Plage dynamique | 14 bits |
| Fréquence d’images [plein écran] | Programmable ; environ 0,5 Hz à 181 Hz |
| Temps d’intégration | 270 ns à fréquence d’images maximale |
| Plage de température standard [avec optique adaptée à la bande] | FLIR X8580-HS InSb (1,5 à 5,0 μm), f/2,5 : -20 °C à 300 °C (-4 °F à 572 °F) FLIR X8581-HS InSb (3,0 à 5,0 μm), f/2.5 : 20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes FLIR X8582-HS InSb (1,5 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F) FLIR X8583-HS InSb (3,0 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes |
| Plage de température optionnelle [avec optique adaptée à la bande] | 45 °C à 600 °C (ND1) 250 °C à 2 000 °C (ND2) 500 °C à 3 000 °C (ND3) |
| Filtrage | 4-position motorized filter wheel, standard 1-inch filters, user swappable |
| Mise au point | Motorisé (compatible avec version manuelle) |
| Données image et optiques | |
|---|---|
| Dimensions de la caméra sauf objectif (L × P × H) | 249 mm × 157 mm × 147 mm (9,8 po × 6,2 po × 5,8 po) |
| Efficacité opérationnelle | ≥99,5 % (≥99,9 % typique) |
| Enregistrement direct sur le SSD | Enregistrement direct sur SSD Oui, SSD NVMe 4 To amovible inclus, environ deux heures d’enregistrement sans perte d’image Stockage d’images sur la caméra RAM (volatile) : SSD U.2 NVMe plein cadre 64 Go, jusqu’à 23 000 images (retirable par l’utilisateur/non volatile) : SSD U.2 de 4 To inclus, jusqu’à 1,4 M d’images à fréquence d’images maximale |
| Filtrage | 4-position motorized filter wheel, standard 1-inch filters, user swappable |
| Flux de données radiométriques | Ethernet 10 Gigabit simultané (GigE Vision), Camera Link, CoaXPress (CXP 2.1) Single link à 10 Gbps ou Dual Link à 5 Gbps |
| Fréquence d’images [plein écran] | Programmable ; environ 0,5 Hz à 181 Hz |
| Gamme spectrale | FLIR X8580-HS InSb, FLIR X8582-HS InSb : 1,5 à 5,0 µm FLIR X8581-HS InSb, FLIR X8583-HS InSb : 3,0 à 5,0 µm |
| Horloge de pixel | 355,2 MHz |
| Horodatage des images | Horodatage de précision interne. Décodeur IRIG-B AM, TSPI précis, mode freewheel (roue libre) en cas de perte du signal de synchronisation |
| Interface de l'objectif | FLIR FPO-M (baïonnette à 4 griffes, motorisée) |
| Mise au point | Motorisé (compatible avec version manuelle) |
| Modes de lecture | Asynchrone intégré pendant la lecture ; asynchrone intégré, puis lecture |
| Modes fenêtrage | Fenêtrage souple pouvant atteindre 64 x 4 (paliers de 64 colonnes, 2 rangées) |
| Modes vidéo | HD-SDI : 720p@50/59,9 Hz, 1080p@25/29,9 Hz, 1080p@60 Hz SD-SDI : 480i@60 Hz, 576i@50 Hz |
| Objectifs disponibles | FLIR X8580-HS InSb, FLIR X8582-HS InSb : Manuel (grande bande) : 25 mm, 50 mm, 100 mm Motorisé (grande bande) : 25 mm, 50 mm, 100 mm FLIR X8581-HS InSb : Manuel (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Macro motorisé (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm FLIR X8583-HS InSb : Manuel (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Macro motorisé (3 à 5 µm) : 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Objectifs macro/microscopes | FLIR X8580-HS InSb, FLIR X8582-HS InSb : Aucun microscope disponible FLIR X8581-HS InSb : 1x, 3x FLIR X8583-HS InSb : 1x, 3x, 5x, 1 × LWD de 20 cm |
| Ouverture f de la caméra | FLIR X8580-HS InSb, FLIR X8582-HS InSb : f/2.5 FLIR X8581-HS InSb, FLIR X8583-HS InSb : f/4.1 |
| Palette | 8 bits sélectionnables |
| Pas du détecteur | 12 µm |
| Plage dynamique | 14 bits |
| Refroidissement du capteur | Refroidisseur Sterling linéaire |
| Résolution | 1280 × 1024 |
| Sensibilité thermique_NETD [typique] | 30 mK typique |
| Superposition | Personnalisable avec la capacité à se désactiver |
| Temps d’intégration | 270 ns à fréquence d’images maximale |
| Type de détecteur | FLIR à l’antimoniure d’indium (InSb) |
| Type de lecture | Instantané |
| Téléchargement de la RAM sur la caméra, enregistrements sur le SSD | Transfert depuis le SSD via 10 GigE, CXP ou CL vers Research Studio |
| Vidéo standard | HDMI, SDI |
| Zoom numérique | 1x, Auto (meilleur ajustement) |
| Mesure et analyse | |
|---|---|
| Contrôle de gain automatique | Manuel, linéaire, égalisation de plateau, DDE |
| Plage de température optionnelle [avec optique adaptée à la bande] | 45 °C à 600 °C (ND1) 250 °C à 2 000 °C (ND2) 500 °C à 3 000 °C (ND3) |
| Plage de température standard [avec optique adaptée à la bande] | FLIR X8580-HS InSb (1,5 à 5,0 μm), f/2,5 : -20 °C à 300 °C (-4 °F à 572 °F) FLIR X8581-HS InSb (3,0 à 5,0 μm), f/2.5 : 20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes FLIR X8582-HS InSb (1,5 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F) FLIR X8583-HS InSb (3,0 à 5,0 μm), f/4.1 : -20 °C à 350 °C (-4 °F à 662 °F), -10 °C pour les microscopes |
| Précision | ≤100 °C ±2 °C (±1 °C typique), ≥100 °C ± ±2 % de la mesure (±1 % typique) |
| Communication et stockage des données | |
|---|---|
| Mode(s) de déclenchement | Enclenchement, généré par le logiciel, temporisé |
| Modes de synchronisation | Sync-in, Sync-out, synchronisation à trois niveaux, synchronisation vidéo |
| Informations générales | |
|---|---|
| Poids [sans objectif] | 6,35 kg |
| Alimentation | |
|---|---|
| Alimentation | 24 VCC (état permanent ≤50 W) |
| Spécifications environnementales et certifications | |
|---|---|
| Fixation | 2 × 1⁄4 po -20, 1 × 3/8 po -16, 4 × #10 -24, côté : 3 × 1/4 (6,35 mm) -20 (chaque côté) |
| Plage de températures de fonctionnement | -20 °C à 50 °C (-4 °F à 122 °F) |
