Nota: Per ulteriori risorse di supporto sui sensori intelligenti Axxx-Series, visitate Support.FLIR.com.
Knowledge Base
Matrice di confronto delle funzioni FLIR Serie A - Termocamere per lo streaming di immagini
Scopri come

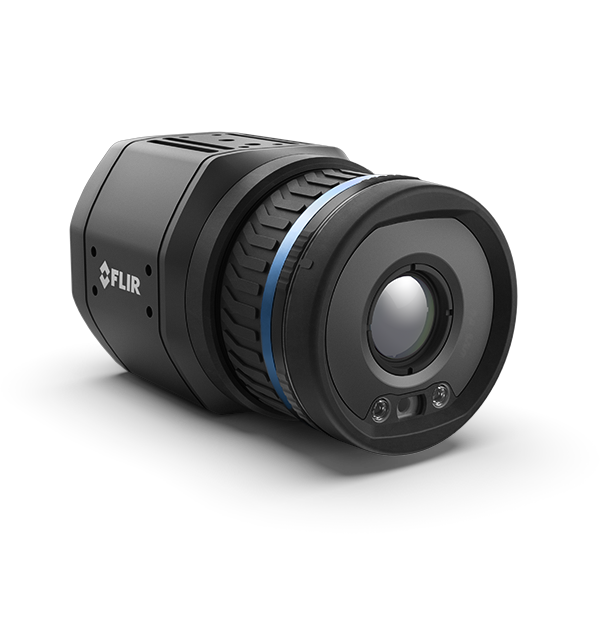

FLIR Axxx Smart Sensor
Termocamera fissa
Product Variations
La termocamera FLIR Axxx Thermal Smart Sensor Camera offre ai fornitori di soluzioni di automazione le capacità necessarie per realizzare applicazioni di monitoraggio complesse, il monitoraggio di infrastrutture critiche, il controllo qualità di prodotti e la rilevazione precoce di incendi. La configurazione Smart Sensor include molteplici strumenti di misurazione e allarmi. Fornisce inoltre capacità di computing-on-the-edge, con funzioni di analisi a bordo della termocamera che consentono di ottenere risultati immediati. Grazie all'ampia selezione di ottiche, al controllo motorizzato della messa a fuoco e all'ineguagliabile connettività di rete, le termocamere A400/A500/A700 offrono una potenza e una flessibilità imbattibili. La facilità di configurazione consente di adattare questo sistema di monitoraggio alle esigenze di qualità, produttività, manutenzione e sicurezza di ogni azienda.
Accelera il processo decisionale, riduce i tempi di inattività e migliora la qualità del prodotto
Include opzioni per regolare l'accuratezza di misurazione in base ad una sorgente di temperatura di riferimento (avanzata), per l'impiego in applicazioni in cui è richiesta un'elevata accuratezza, come lo screening di temperature cutanee elevate
Le capacità di analisi edge, tra cui la funzione poligonale (avanzata), aiutano a prendere decisioni immediate ed informate
Qualità d'immagine eccezionale, fino a 640 × 480 (307.200) pixel ed eccellente accuratezza di misurazione (<±2 °C)
Specifiche
| Highlighted | |
|---|---|
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolati otticamente, Vin (bassa) = 0-1,5 V, Vin (alta) = 3-25 V |
| Uscita digitale Utilizzo | A400-Standard, A700-Standard: • In funzione dell'allarme, uscita al dispositivo esterno • Guasto (NC) A500-Standard: Impostazione programmatica; guasto (NC) Avanzato: • In funzione dell'allarme, uscita al dispositivo esterno • Guasto (NC) |
| Uscite digitali | 3 isolate otticamente, 0-48 V DC, max. 350 mA; fotorelè a stato solido; 1 dedicata come uscita Guasto (NC) |
| Codifica | A400-Standard, A700-Standard: H.264, MPEG4 o MJPEG A500-Standard: Streaming video RTSP: Streaming radiometrico H.264 / MPEG4 / MJPEG RTSP: JPEG-LS compresso, streaming video GVSP radiometrico FLIR: streaming radiometrico GVSP non compresso: temperatura lineare e FLIR radiometrico Avanzato: Streaming video: Streaming radiometrico H.264, MPEG4 o MJPEG: JPEG-LS compresso, radiometrico FLIR |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |
| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnetico) • FCC 47 CFR Parte 15 Classe B (Emissioni USA) • ISO 13766-1 (EMC - Macchinari per l'edilizia e il movimento terrestre) • EN ISO 14982 (EMC - Macchinari agricoli e forestali) |
| Frequenza immagine | |
| Frequenza immagine | 30 Hz |
| Sensibilità termica/NETD | A400, A700: A500: <30 mK, 42° a 30°C (86°F) <40 mK, 24° a 30°C (86°F) <50 mK, 14° a 30°C (86°F) |
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura, per temperatura ambiente 15°C–35°C (59°F–95°F) e temperatura oggetto superiore a 0°C (32°F) |
| Funzioni di allarme | Su qualsiasi funzione di misurazione selezionata, input digitale e temperatura interna della termocamera |
| Uscita allarme | • • E-mail uscita digitale (SMTP) (push) • EtherNet/IP (pull) Trasferimento • file (FTP) (push) • Modbus TCP slave (pull) • MQTT (push) • Query su RESTful API (pull) • Memorizza immagine o video |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codifica | A400-Standard, A700-Standard: H.264, MPEG4 o MJPEG A500-Standard: Streaming video RTSP: Streaming radiometrico H.264 / MPEG4 / MJPEG RTSP: JPEG-LS compresso, streaming video GVSP radiometrico FLIR: streaming radiometrico GVSP non compresso: temperatura lineare e FLIR radiometrico Avanzato: Streaming video: Streaming radiometrico H.264, MPEG4 o MJPEG: JPEG-LS compresso, radiometrico FLIR |
| Comunicazione Ethernet | A400-Standard, A700-Standard: FLIR A500-Standard proprietario basato su socket TCP/IP: • GigE Vision ver. 1.2 • Client API conforme GenICam • TCP/IP basato su socket proprietario FLIR Advanced: TCP/IP socket-based proprietaria FLIR |
| Comunicazione seriale | Controllo pan/tilt. Interfaccia HW standard Pelco D: Esclusivamente RS232 ed RS485 |
| Ethernet | Per controllo, risultati, immagine e alimentazione |
| Ethernet standard | IEEE 802.3 |
| I/O digitale, tensione d'isolamento | 500 VRMS |
| I/O digitale, tipo di connettore | M12 12 pin con codifica A, maschio (condiviso con l’alimentazione esterna) |
| Ingressi digitali | 2 isolati otticamente, Vin (bassa) = 0-1,5 V, Vin (alta) = 3-25 V |
| Ingresso digitale, utilizzo | A400-Standard, A700-Standard: NUC, disabilitazione NUC, allarme A500-Standard: NUC; disabilitazione NUC; TAG immagine (Start, Stop, Generale); controllo del flusso delle immagini (acc. SFNC 2.3): • • ROI a frame singolo (su trigg) • Multiframe (su trigg) Velocità • frame • continuo Avanzato: NUC, NUC disabilitato, allarme |
| Interfaccia Ethernet | Cablata, Wi-Fi (opzionale) |
| Memorizzazione immagini | Registra fino a 100 JPEG radiometrici FLIR; memorizzazione in funzione di: allarme, programmazione o interazione utente (interfaccia web termocamera) |
| Memorizzazione video | Registra fino a 10 video H.264; memorizzazione in funzione dell'allarme — 5 sec. prima dell'allarme e 5 sec. dopo l'allarme. |
| Multicast | Sì |
| Protocolli Ethernet | A400-Standard, A700-Standard: • EtherNet/IP • IEEE 1588 • Modbus TCP Slave • MQTT • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP A500-Standard: • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP Advanced: • EtherNet/IP • IEEE 1588 • Modbus TCP Master • Modbus TCP Slave • MQTT • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | A400, A500-Advanced, A700-Standard: NA A500-Standard, A700-Advanced: Connettore M8 A-coded, maschio |
| Tipo connettore Ethernet | M12 8-pin X-coded, femmina; RP-SMA femmina |
| Tipo Ethernet | 1000 Mbps |
| Unicast | Sì |
| Uscita digitale Utilizzo | A400-Standard, A700-Standard: • In funzione dell'allarme, uscita al dispositivo esterno • Guasto (NC) A500-Standard: Impostazione programmatica; guasto (NC) Avanzato: • In funzione dell'allarme, uscita al dispositivo esterno • Guasto (NC) |
| Uscite digitali | 3 isolate otticamente, 0-48 V DC, max. 350 mA; fotorelè a stato solido; 1 dedicata come uscita Guasto (NC) |
| Wi-Fi | Caratteristica facoltativa acquistabile separatamente. RP-SMA, connettore femmina |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7,5–14 µm |
| Focal Plane Array (FPA) | Microbolometro non raffreddato |
| Formato pixel | A400-Standard, A700-Standard: YUV411 A500-Standard: Streaming video RTSP: YUV411 Streaming radiometrico RTSP: Streaming video MONO 16 GVSP: Streaming radiometrico YUV422 o MONO 8 GVSP: MONO 16 Avanzato: Streaming video: YUV411 Stream radiometrico: MONO 16 |
| Fotocamera nel visibile | Accessorio opzionale; disabilitato con obiettivo a 80° in uso |
| Frequenza immagine | 30 Hz |
| Frequenza immagine | |
| Messa a fuoco | Contrasto a singolo impulso, motorizzato e manuale |
| Miglioramento del contrasto | A400, A500-Advanced, A700: FSX® / Equalizzazione istogramma (solo IR) A500-Standard: Streaming video RTSP e GVSP: FSX® / Equalizzazione istogramma (solo IR) |
| Multi-streaming | A400-Standard, A700-Standard: Sì A500-Standard: Protocollo RTSP: sì Protocollo GVSP: no, un solo flusso Avanzato: Sì |
| Ottiche disponibili | 6°, 24°, 14°, 42°, 2.0x Micro, obiettivi atermici a doppio FOV (14° + 24°), 80° |
| Pitch sensore | A400, A500: 17 µm A700: 12 µm |
| Readout | A400-Standard, A700-Standard: Risultati della misurazione:
• Ethernet/IP (pull) • Modbus TCP slave (pull) • MQTT (push) • Query su REST API (pull) • Misurazioni e fermo immagine (JPEG radiometrico, visivo 640 × 480, visivo 1280 × 960), sola lettura Interfaccia • Web Avanzata: Risultati della misurazione: • Ethernet/IP (pull) • Modbus TCP master (push) • Modbus TCP slave (pull) • MQTT (push) • Query su REST API (pull) • Misurazioni e fermo immagine (JPEG radiometrico, visivo 640 × 480, visivo 1280 × 960), interfaccia • Web di sola lettura |
| Risoluzione IR | A400: 320 × 240 A500: 464 × 348 A700: 640 × 480 |
| Risoluzioni streaming | A400-Standard, A700-Standard: Stream video 0: 640 × 480 pixel Stream video 1: 1280 × 960 pixel A500-Standard: Streaming video RTSP, sorgente 0: 640 × 480 pixelStreaming video RTSP, sorgente 1: 1280 × 960 pixelStreaming radiometrico RTSP: 320 × 240 pixelStreaming video GVSP: 640 × 480 pixelStreaming radiometrico GVSP: 320 × 240 pixel Avanzato: Stream video 0: 640 × 480 pixel Stream video 1: 1280 × 960 pixel Stream radiometrico: 320 × 240 pixel |
| Sensibilità termica/NETD | A400, A700: A500: <30 mK, 42° a 30°C (86°F) <40 mK, 24° a 30°C (86°F) <50 mK, 14° a 30°C (86°F) |
| Sorgente immagine | A400-Standard, A700-Standard: Stream video 0: visivo / IR / MSX® (la telecamera visiva è una funzione opzionale) Stream video 1: visivo A500-Standard: Streaming video RTSP: visivo / IR / MSX® (la telecamera visiva è una funzione opzionale) Streaming radiometrico RTSP: Streaming video GVSP termocamera: visivo / IR / MSX® (la telecamera visiva è una funzione opzionale) Streaming radiometrico GVSP: Termocamera avanzata: Stream video 0: visivo / IR / MSX® (la telecamera visiva è una funzione opzionale) Stream video 1: streaming video radiometrico visivo: IR |
| Sovrimpressione | Con/Senza |
| Streaming video IR radiometrico | A400-Standard, A700-Standard: NA A500-Standard: Protocolli RTSP o GVSP (GigE Vision) Avanzati: Protocollo RTSP |
| Video Streaming | A400-Standard, A700-Standard: Protocollo RTSP A500-Standard: Protocolli RTSP o GVSP (GigE Vision) Avanzati: Protocollo RTSP |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura, per temperatura ambiente 15°C–35°C (59°F–95°F) e temperatura oggetto superiore a 0°C (32°F) |
| Correzione della temperatura riflessa apparente | In base ai valori di temperatura riflessa |
| Correzione della trasmissione atmosferica | In base a valori di distanza, temperatura atmosferica e umidità relativa |
| Correzione emissività | Variabile da 0,01 a 1,0 |
| Correzioni misurazione | A400-Standard, A700-Standard: Parametri globali oggetto; parametri locali per funzione di analisi A500-Standard: Parametri oggetto globali Avanzati: Parametri globali oggetto; parametri locali per funzione di analisi |
| Funzioni di allarme | Su qualsiasi funzione di misurazione selezionata, input digitale e temperatura interna della termocamera |
| Ottiche esterne e Correzione finestre | Basata sui valori di trasmittanza e temperatura di ottica/finestra IR |
| Preset di misura | Sì |
| Range di temperature oggetto | A400, A500: Da -20°C a 120°C (da -4°F a 248°F), da 0°C a 650°C (da 32°F a 1202°F), da 300°C a 1500°C (da 572°F a 3632°F) A700: Da -20°C a 120°C (da -4°F a 248°F), da 0°C a 650°C (da 32°F a 1202°F), da 300°C a 2000°C (da 572°F a 3632°F) |
| Rilevazione automatica caldo e freddo | Posizione e valore della temperatura max/min mostrati nel riquadro |
| Strumenti di misura | A400-Standard, A700-Standard: 10 puntatori a spot, 10 riquadri, 3 Delta (differenza su qualsiasi valore/riferimento/blocco esterno), 1 isoterma (sopra/sotto/intervallo), 1 iso-copertura, 1 temperatura di riferimento Avanzata: 10 puntatori a spot, 10 scatole o poligoni di maschera, 3 Delta (differenza su qualsiasi valore/riferimento/blocco esterno), 2 isoterme (sopra/sotto/intervallo), 2 iso-coperture, 1 temperatura di riferimento, 2 linee, 1 polilinea |
| Uscita allarme | • • E-mail uscita digitale (SMTP) (push) • EtherNet/IP (pull) Trasferimento • file (FTP) (push) • Modbus TCP slave (pull) • MQTT (push) • Query su RESTful API (pull) • Memorizza immagine o video |
| Generali | |
|---|---|
| Dimensioni (L × P × A) | 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 pollici) |
| Materiale alloggiamento | Alluminio |
| Montaggio su base | 4× M4 su 4 lati |
| Peso | 0,82 kg, solo termocamera |
| Ambientali e Certificazioni | |
|---|---|
| Conformità ONVIF | A400-Standard, A700-Standard: Nessuna Avanzata: Sì. ONVIF Profilo S |
| Corrosione | • ISO 12944 C4 G o H • EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnetico) • FCC 47 CFR Parte 15 Classe B (Emissioni USA) • ISO 13766-1 (EMC - Macchinari per l'edilizia e il movimento terrestre) • EN ISO 14982 (EMC - Macchinari agricoli e forestali) |
| Impatti | IEC 60068-2-27, 25 g |
| Montaggio su treppiede | UNC ¼″-20 su 2 lati |
| Protezione | IEC 60529, IP54, IP66 con accessorio |
| Range di temperature di esercizio | Da -20°C a 50°C (da -4°F a 122°F): • da -20°C a 40°C (da -4°F a 104°F) (in aria libera) da • 40°C a 50°C (da 104°F a 122°F) (montato su accessorio per piastra di raffreddamento) Temperatura massima custodia termocamera: 65 °C (149 °F) |
| Spettro radio | • FCC 47 CFR Parte 15 Classe C (2,4 GHz banda US) • FCC 47 CFR Parte 15 Classe E (5 GHz banda US) • RSS-247 (2,4 GHz e 5 GHz banda Canada) • ETSI EN 300 328 V2.1.1 (2,4 GHz banda EU) • ETSI EN 301 893 V2.1.1 (5 GHz banda EU) |
| Umidità (esercizio e stoccaggio) | IEC 60068-2-30/24 ore, 95% di umidità relativa, 25°C–40°C (77°F–104°F)/2 cicli |
| Vibrazione | • IEC 60068-2-6, 0,15 mm a 10–58 Hz e 2 g a 58–500 Hz, sinusoidale • IEC 61373 Cat 1 (ferrovia) |
| Alimentazione | |
|---|---|
| Alimentazione esterna | 24/48 V DC 8 W max |
| Assorbimento | •7,5 W a 24 V CC tipico• 7,8 W a 48 V CC tipico• 8,1 W a 48 V PoE tipico |
| Connettore alimentazione | M12 12 pin con codifica A, maschio (condiviso con I/O digitale) |
| Tensione esterna | Gamma consentita 18-56 V DC |
| Interfaccia utente | |
|---|---|
| Interfaccia web | Sì |
