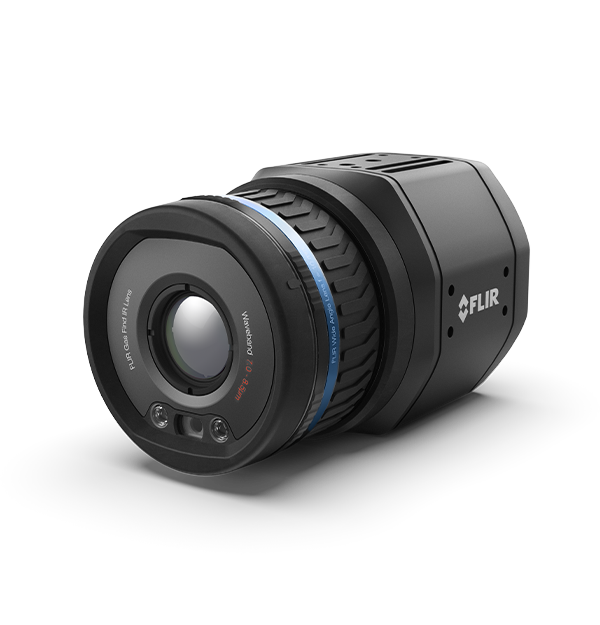

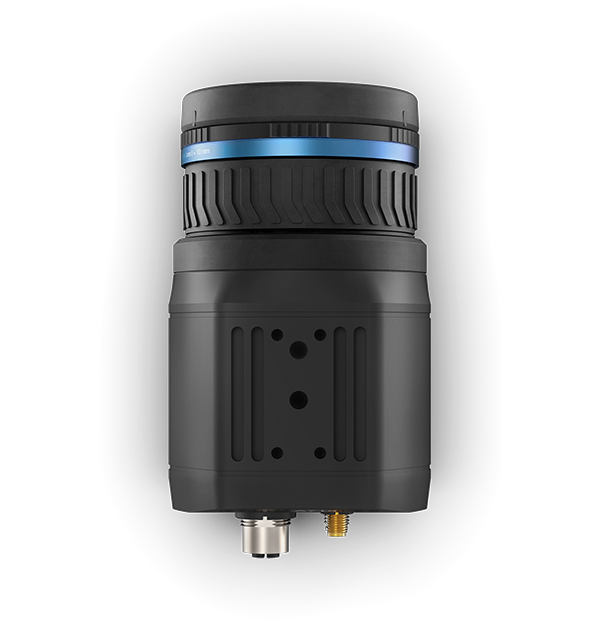

Termocamera fissa non raffreddata per la rilevazione ottica di gas
La FLIR GF77a è la prima termocamera non raffreddata autonoma per il rilevamento di emissioni fuggitive, progettata da FLIR appositamente per la visualizzazione di gas metano. Questa soluzione a termocamera fissa dal costo contenuto fornisce alle aziende di trattamento gas upstream e midstream, ai produttori e agli operatori, le funzionalità di cui hanno bisogno per il monitoraggio continuo di pericolose fughe di metano, invisibili ad occhio nudo. La FLIR GF77a è piccola e leggera ed integra funzionalità brevettate FLIR, come la modalità ad alta sensibilità (HSM), per migliorare la visualizzazione di gas. La GF77a aiuta le aziende del settore petrolifero e del gas a mantenere in efficienza i propri asset, a evitare la perdita di prodotto, a rispettare i parametri di riduzione delle emissioni e a garantire pratiche di lavoro più sicure. La GF77a è disponibile anche nella variante GF77f, che include una custodia ambientale per ambienti difficili.
| Highlighted | |
|---|---|
| Risoluzione IR | 320 × 240 (76.800 pixel) |
| Sensibilità termica/NETD | < 25 mK a 30°C (86°F) |
| Banda spettrale | 7 – 8,5 µm |
| Dati ottici e immagine | |
|---|---|
| Banda spettrale | 7 – 8,5 µm |
| Campo visivo (FOV) | FLIR GF77a 25° CH4 (7–8,5 µm): obiettivo 25°: obiettivo 25° × 19° 6°: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 pixel; secondo FOV IR 1280 × 960 pixel; 67,2° (diagonale) |
| Distanza minima di messa a fuoco | 0,3 m con ottica da 25 mm; 5 m con ottica da 6 mm |
| Focal Plane Array (FPA) - Banda spettrale | Microbolometro non raffreddato/7 – 8,5 µm |
| Formati streaming immagini | Vedere le tabelle RTSP e GVSP streaming video/radiometrico. |
| Formato pixel | YUV411 |
| Frequenza immagine | 30 Hz |
| Identificazione ottica | Automatica |
| Luce video | Illuminatore LED incorporato |
| Lunghezza focale | FLIR GF77a 25° CH4 (7–8,5 µm): obiettivo 25°: obiettivo 18 mm 6°: FLIR GF77f 74 mm 25°: 18 mm (0,71 pollici) |
| Messa a fuoco | FLIR GF77a 25° CH4 (7–8,5 µm): Contrasto singolo, motorizzato, manuale FLIR GF77f 25°: Fissa |
| Messa a fuoco e FOV visibile | Fissa, 67,2° diagonale |
| Miglioramento del contrasto | Equalizzazione istogramma (solo IR) per lo streaming video RTSP e GVSP, Sorgente immagine 0 |
| Pitch sensore | 25 µm |
| Risoluzione | API REST: 640 × 480 pixel, 1280 × 960 pixel Interfaccia utente Web: 640 × 480 pixel |
| Risoluzione a infrarossi | 320 × 240 pixel |
| Risoluzione immagine termica [NETD] | <25 mk a 30°C (86°F) |
| Risoluzione IR | 320 × 240 (76.800 pixel) |
| Risoluzione spaziale (IFOV) | 1,4 mrad/pixel |
| Risoluzione streaming immagini | Vedere le tabelle RTSP e GVSP streaming video/radiometrico. |
| Risoluzione visiva | 1280 × 960 pixel |
| Risoluzioni streaming | 640×480 pixel |
| Sensibilità ai gas [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10°C, distanza = 1 m |
| Sensibilità termica/NETD | < 25 mK a 30°C (86°F) |
| Sorgente immagine | Visivo / IR / MSX |
| Sovrimpressione | Sorgente immagine 0: Protocollo RTSP: con, senza; Protocollo GVSP (GigE Vision), con, senza, |
| Tipo sensore | Microbolometro non raffreddato |
| Misurazioni e analisi | |
|---|---|
| Accuratezza | Intervallo 1: da -20° a 80°C (da -4° a 176°F) ±3°C (±5°F), intervallo 2: da 0° a 250°C (da 212° a 482°F): da 0° a 100°C (da 32° a 212°F):±3°C, da 100° a 250°C (da 212° a 482°F):±3%, intervallo 3: da 100° a 500°C (da 212° a 932°F):±3% |
| Correzione della temperatura riflessa apparente | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: In base ai valori di temperatura riflessa |
| Correzione della trasmissione atmosferica | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: In base a valori di distanza, temperatura atmosferica e umidità relativa |
| Correzione della trasmittanza ottica | Automatica, basata sui segnali dei sensori interni |
| Correzione emissività | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variabile da 0,01 a 1,0 |
| Correzioni misurazione | Parametri oggetto globali |
| Opzioni di correzione | Atmosfera, trasmissione ottica, emissività, temperatura apparente riflessa, finestra/ottica esterna |
| Ottiche esterne e Correzione finestre | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basata sui valori di trasmittanza e temperatura di ottica/finestra IR |
| Range di temperature oggetto | Intervallo 1: da -20° a 80°C (da -4° a 176°F), Intervallo 2: da 0° a 250°C (da 212° a 482°F), Intervallo 3: da 100° a 500°C (da 212° a 932°F) |
| Comunicazione e Memorizzazione dati | |
|---|---|
| Alimentazione via Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codifica | Streaming video – Protocollo RTSP H.264 / MPEG4 / MJPEG; GVSP: Protocollo – RTSP streaming radiometrico non compresso: JPEG-LS compresso, FLIR radiometrico; GVSP: Non compresso, segnale lineare, temperatura lineare, radiometria FLIR |
| Comunicazione Ethernet | GigE Vision ver. 1.2, compatibile con Client API GenICam, proprietario FLIR basato su socket TCP/IP |
| Comunicazione seriale | Controllo pan e tilt: Esclusivamente RS232 ed RS485 |

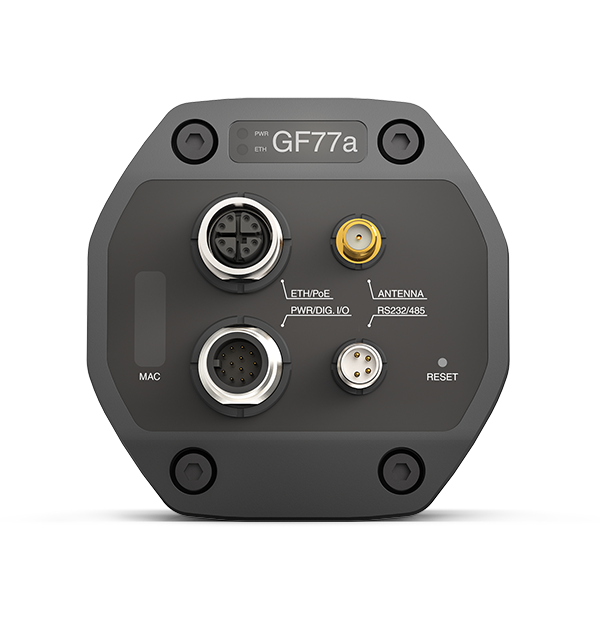

| Connettore | Controllo pan e tilt: M8 con codifica A, maschio; Wi-Fi: RP-SMA femmina (Pan/Tilt è una funzione opzionale) |
| Ethernet standard | IEEE 802.3 |
| I/O digitale, tensione d'isolamento | 500 VRMS |
| I/O digitale, tipo di connettore | M12 maschio a 12 pin con codifica A (condiviso con alimentazione esterna) |
| Ingressi digitali | 2 isolate otticamente, Vin (bassa) = 0 - 1,5 V, Vin (alta) = 3-25 V |
| Ingresso digitale, utilizzo | NUC NUC disabilitato tag immagine (Start, Stop, Generale) controllo flusso immagini (secondo SFNC 2.3) Singolo fotogramma (su attivazione) Multiframe (su attivazione) Continuo Frame rate ROI |
| Interfaccia Ethernet | Cablato |
| Multicast | Protocollo RTSP, protocollo GVSP (GigE Vision) |
| Protocolli Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Streaming immagini via Ethernet | Sì |
| Tipo connessione | Wi-Fi: Peer-to-peer (ad hoc) o infrastruttura (rete) |
| Tipo connettore Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8 pin X-coded, femmina FLIR GF77f 25°: RJ45, femmina |
| Tipo Ethernet | 10/100Base-T |
| Unicast | Protocollo RTSP, protocollo GVSP (GigE Vision) |
| Uscita digitale Utilizzo | •Set programmabile• Guasto (NC) |
| Uscite digitali | 3 isolate otticamente, 0–48 V DC, max. 350 mA (ridotte a 200 mA a 60 °C. Relè ottico a stato solido, 1 dedicata come uscita guasto (NC) |
| Wi-Fi | Standard Wi-Fi – IEEE802.11a/b/g/n |
| Generali | |
|---|---|
| Dimensioni imballo | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 pollici) |
| Dimensioni [L × P × A] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 pollici) FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 pollici) |
| La confezione comprende | Termocamera in custodia protettiva Pressacavi extra per cavi ausiliari Documentazione stampata che include nome utente e password per l’accesso all’interfaccia Web della telecamera |
| Materiale alloggiamento | Alluminio |
| Pan/Tilt | Funzione opzionale; Controllo standard – Pelco D |
| Peso | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 libbre) FLIR GF77f 25°: 5,90 kg (13,0 libbre) |
| Peso imballo | 6,8 kg |
| Tipo imballo | Scatola di cartone |
| Interfaccia utente | |
|---|---|
| Interfaccia web | Sì |
| Alimentazione | |
|---|---|
| Alimentazione esterna | Compatibile con IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Assorbimento | 6,8 W a 24 V CC tipico; 7,0 W a 48 V CC tipico; 7,3 W a 48 V PoE tipico |
| Generali | PoE o esterna |
| Tensione esterna | FLIR GF77a 25° CH4 (7–8,5 µm): Intervallo consentito 18-56 V CC, 8 W max FLIR GF77f 25°: PoE Classe 4 (25 W) |
| Ambientali e Certificazioni | |
|---|---|
| Correzione della trasmittanza obiettivo | C |
| Corrosione | Resistenza alla nebbia salina: ISO9227, fino a 1000 ore |
| EMC | EN 55032:2015 Requisiti sulle emissioni EN 55035:2017 Requisiti di immunità FCC – Titolo 47 CFR Parte 15:2019 ICES-001 Edizione 4:2014 |
| Garanzia | http://www.flir.com/warranty/ |
| Protezione | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 con accessorio FLIR GF77f 25°: IP67 |
| Range di temperature di stoccaggio | IEC 68-2-1 e IEC 68-2-2, -40 °C – 70 °C (-40 °F – 158 °F) per 16 ore |
| Temperatura di esercizio | Da -30 a 50 °C (da -22 a 122 °F) |
| Umidità (esercizio e stoccaggio) | Umidità relativa: dal 5% al 95% |
Nota: Per ulteriori risorse di supporto, visitate Support.FLIR.com.
