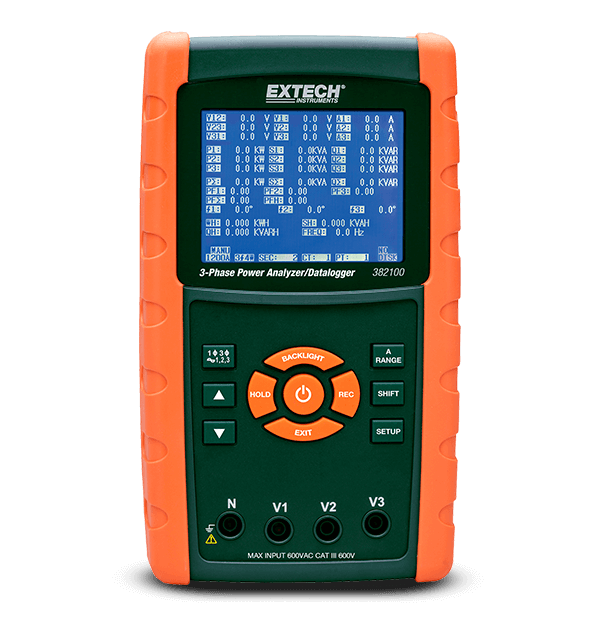

Extech 382100
Leistungsanalysator/Datenlogger für Drehstrom, 1200 A
Der Extech 382100 ist ein Leistungsanalysator/Datenlogger für Drehstrom, der Daten (bis zu 30.000 Messwertsätze) im Excel-Format auf einer SD-Karte speichert, sodass sie leicht auf Ihren PC übertragen werden können. Er ermöglicht eine vollständige Systemanalyse mit bis zu 35 Parametern, darunter: V (Phase-zu-Phase), V (Phase-zu-Erde), A (Phase-zu-Erde), KW/KVA/KVAR/PF (Phase), KW/KVA/KVAR/PF (System), KWH/KVAH/KVARH/PFH (System) und Phasenwinkel. Die Messwerte werden auf einer großen hintergrundbeleuchteten LCD-Anzeige mit Punktmatrix angezeigt, die bei Sonnenlicht lesbar ist. Das Gerät wird mit drei Stromzangen, vier Spannungsleitungen mit Krokodilklemmen, acht AA-Batterien, SD-Speicherkarte, Universalnetzteil für Wechselstrom (100 bis 240 V), Koffer und Benutzerhandbuch geliefert.
Specifications
| Allgemeine technische Daten | |
|---|---|
| AC Current | 1200A |
| AC Current Basic Accuracy | ±(0,5 % des Messwertes + 0,5 A) |
| AC Voltage | 600,0 V |
| AC Voltage Basic Accuracy | ±(0,5 % des Messwertes + 0,5 A) |
| Active Power | 9,999 MW |
| Active Power Basic Accuracy | ±(1,0 % des Messwertes + 0,08 KW) |
| Active Power Energy | 0,0 kWh bis 9,999 MWh |
| Active Power Energy Basic Accuracy | ±(2,0 % des Messwertes + 0,08 KWh) |
| Apparent Power | 9,999 MVA |
| Apparent Power Basic Accuracy | ±(1,0 % des Messwertes + 0,08 kVA) |
| Apparent Power Energy | 0,0 kVAh bis 9,999 MVAh |
| Apparent Power Energy Basic Accuracy | ±(2,0 % des Messwertes + 0,08 KVAh) |
| Frequency | 45 Hz bis 65 Hz |
| Frequency Basic Accuracy | ±0,1 Hz |
| Memory | 60.000 Messwerte (SD-Speicherkarte mit 2 GB) |
| Phase | -180° bis +180.0° |
| Phase Basic Accuracy | ±1° |
| Power Factor | 0,00 bis 1,00 |
| Power Factor Basic Accuracy | ±0,04 |
| Reactive Power | 9,999 MVAR |
| Reactive Power Basic Accuracy | ±(1,0 % des Messwertes + 0,08 KVAR) |
| Reactive Power Energy | 0,0 kVARh bis 9,999 MVARH |
| Reactive Power Energy Basic Accuracy | ±(2,0 % des Messwertes + 0,08 kVARh) |
| True RMS | Ja |
| Weitere Details | |
|---|---|
| Certifications | CE |
| Dimensions | 225 × 125 × 64 mm |
| Safety Category | CAT III – 600 V |
| Warranty | 2 Jahre |
| Weight | Zähler: 1049 g; Klemme: 522 g |
