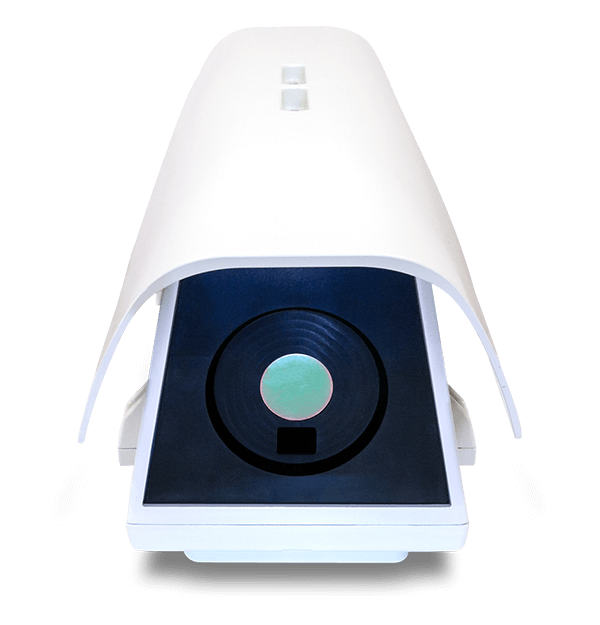

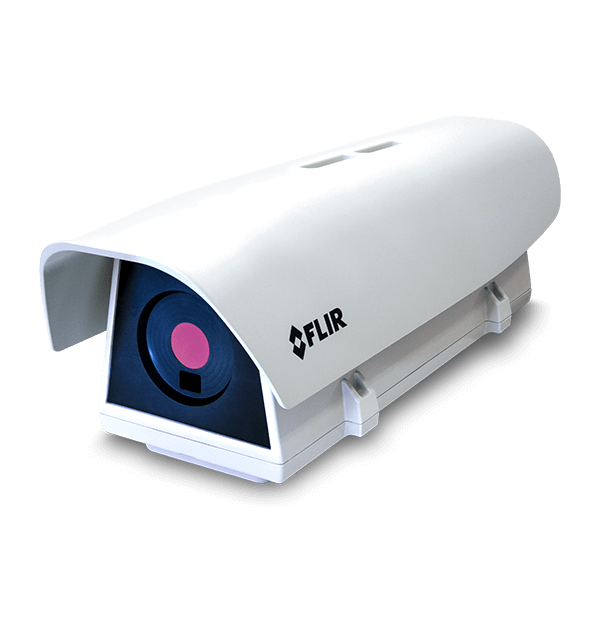

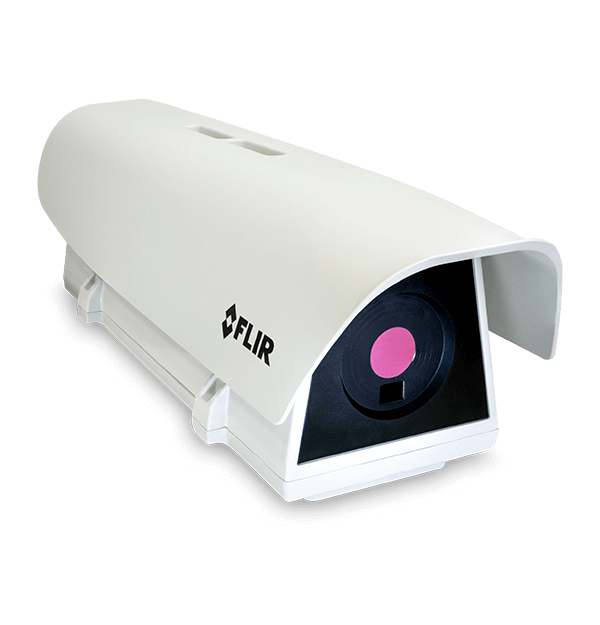

FLIR A500f/A700f Advanced Smart Sensor
Fest montierte Wärmebildkamera zur Zustandsüberwachung und Brand-Früherkennung
Product Variations
FLIR A500f und A700f Advanced Smart Sensor Thermal Cameras sind ideal für Anwender, die integrierte, kamerainterne Analyse- und Alarmfunktionen für die Zustandsüberwachung und Brandfrüherkennung wünschen. Diese Kameras können Unternehmen dabei helfen, Anlagen zu schützen, die Sicherheit zu verbessern, die Betriebszeit zu maximieren und die Wartungskosten zu minimieren. FLIR A500f/A700f Kameras verfügen über ein Schutzgehäuse, das für raue Umgebungsbedingungen ausgelegt ist. Sie kombinieren unvergleichliche Wärmebilder mit Edge Computing und industriellem Internet der Dinge (IIoT) für eine vereinfachte Einbindung in neue oder vorhandene Netzwerke. Bei VMS-Integrationen können thermische und sichtbare Ströme unabhängig oder gleichzeitig betrachtet werden. Die Kameras sind einfach hinzuzufügen, einzurichten und in HMI/SCADA-Systemen zu betreiben und bieten Anbietern von Automatisierungssystemen einen schnellen Einstieg.
Das Schutzgehäuse kann Temperaturen zwischen -30 °C und 50 °C standhalten und bietet ein hohes Maß an Schutz vor schwierigen Umgebungsbedingungen und Diebstahl.
Mehrere Kommunikations- und Steuerungsoptionen ermöglichen eine einfache Integration in Standardsicherheits- und IiOT-Lösungen, einschließlich HMI/SCADA, ONVIF, Modbus, MQTT und REST API Protokoll.
Mit bis zu 640 X 480 thermischer Auflösung, Remote Motor Focus, FSX® (Flexible Scene Enhancement) und drei Sichtfeldern bieten A500f/A700f Kameras jedes Mal zuverlässige Messungen.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | Klemmenblock im Gehäuse |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital Output Purpose | • Als eine Funktion des Alarms, Ausgabe an externes Gerät• Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Video-Stream: H.264, MPEG4 oder MJPEG radiometrischer Stream: Komprimiertes JPEG-LS, FLIR radiometrisch |
| Ethernet Interface | Kabel |
| EMC | EN50130-4, EN61000-6-3, EN55022 Class B, FCC Part. 15 Class B |
| Mounting | Separat erhältlich, Mast- und Wandadapter verfügbar |
| f number | 14°: 1.5 24°: 1.3 42°: 1.1 80°: 1.3 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Accuracy | ±2 °C (±3,6 °F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15 °C bis 35 °C (59 °F bis 95 °F) und einer Objekttemperatur über 0 °C (32 °F) |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Alarm Output | • Digital Out • E-Mail (SMTP) (Push) • Ethernet/IP • File Transfer (FTP) (Push) • Modbus TCP Server (Pull) • MQTT (Push) • Abfrage über RESTful API (Pull) Bild oder Video • speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | NUC, NUC deaktivieren, Alarm |
| Digital Inputs | 2x optoisoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital I_O connector type | Klemmenblock im Gehäuse |
| Digital I_O isolation voltage | 500 V eff. |
| Digital Output Purpose | • Als eine Funktion des Alarms, Ausgabe an externes Gerät• Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | Video-Stream: H.264, MPEG4 oder MJPEG radiometrischer Stream: Komprimiertes JPEG-LS, FLIR radiometrisch |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet Communication | Basiert auf einem von FLIR urheberrechtlich geschützten TCP/IP Socket |
| Ethernet Connector Type | RJ45-Anschluss mit Schutzart IP67 |
| Ethernet Interface | Kabel |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernet Protocols | • EtherNet/IP• IEEE 1588• Modbus TCP • MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 10/100Base-T |
| Image Storage | Zeichnet bis zu 100 FLIR radiometrische JPEG-Dateien auf; Speicherung als Funktion von: Alarm, Zeitplanung oder Benutzerinteraktion (Camera Web) |
| Multicast | Ja |
| RS_232 | M8 A-kodierter Steckeranschluss direkt an der Kamera, im Gehäuse |
| Bildgebung und optische Daten | |
|---|---|
| Contrast Enhancement | FSX® / Histogramm-Entzerrung (nur IR) |
| Detector Pitch | A500f: 17 µm A700f: 12 µm |
| Detector Time Constant | A500f: Typisch 10 ms A700f: normalerweise 7 ms |
| f number | 14°: 1.5 24°: 1.3 42°: 1.1 80°: 1.3 |
| Field of view [FOV] | 14°: 14° × 10° 24°: 24° × 18° 42°: 42° × 32° 80°: 80 × 63° × 63° |
| Focal Length | 14°: 29 mm 24°: 17 mm 42°: 10 mm 80°: 5 mm (0,19 Zoll) |
| Focal Plane Array [FPA] | Ungekühlt, Mikrobolometer |
| Focus | Motorisierte Fokussierung, manuell und auf Kommando automatisch (Szenenkontrastverfahren) |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | A500f: 464 × 348 A700f: 640 × 480 |
| Lens Identification | Automatisch |
| Minimum Focus Distance | 14°: 1,0 m (3,28 Fuß) 24°: 0,15 m (0,49 Fuß) 42°: 0,15 m (0,49 Fuß) 80°: 0,1 m (3,9 Zoll) |
| MSX | 14°, 24° Ja, 42°: Ja 80°: n. z. |
| Multi_Streaming | Ja |
| Overlay | Mit/ ohne |
| Radiometric IR video streaming | RTSP-Protokoll zu FLIR Atlas SDK |
| Readout | Messergebnisse: • Ethernet/IP • Modbus TCP Server (Pull) • Modbus TCP Client (Push) • MQTT (Push) • REST API (GET/POST) • Messungen und Standbild (radiometrische JPEG, visuelle 640 × 480, visuelle 1280 × 960) • Webschnittstelle |
| Spatial resolution [IFOV] | Abhängig von der IR-Auflösung der Kamera: 320 × 240 Pixel: 5,2 mrad/Pixel 464 × 348 Pixel: 3,6 mrad/Pixel 640 × 480 Pixel: 2,6 mrad/Pixel |
| Spectral Range | 7,5–14 µm |
| Streaming Resolutions | A500f-14°, A500f-24°, A500f-42°: Videostream 0: 640 × 480 Pixel Videostream 1: 1280 × 960 Pixel Radiometrischer Stream: 464 × 348 Pixel A500f-80°: Videostream 0: 640 × 480 Pixel Radiometrischer Stream: 464 × 348 Pixel A700f-14°, A700f-24°, A700f-42°: Videostream 0: 640 × 480 Pixel Videostream 1: 1280 × 960 Pixel Radiometrischer Stream: 640 × 480 Pixel A700f-80°: Videostream 0: 640 × 480 Pixel Radiometrischer Stream: 640 × 480 Pixel |
| Video Streaming | RTSP-Protokoll |
| Visual Resolution | 1280 × 960 |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C (±3,6 °F) oder ±2 % des Anzeigewerts bei einer Umgebungstemperatur von 15 °C bis 35 °C (59 °F bis 95 °F) und einer Objekttemperatur über 0 °C (32 °F) |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Alarm Output | • Digital Out • E-Mail (SMTP) (Push) • Ethernet/IP • File Transfer (FTP) (Push) • Modbus TCP Server (Pull) • MQTT (Push) • Abfrage über RESTful API (Pull) Bild oder Video • speichern |
| Atmospheric transmission correction | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Automatic hot and cold detection | Anzeige des Max./Min.-Temperaturwerts und der Position im Rechteck |
| Measurement Corrections | Globale Objektparameter, lokale Parameter pro Analysefunktion |
| Measurement Presets | Ja |
| Measurement Tools | 10 Spotmeter, 10 Boxen oder Maskenpolygone, 3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre), 2 Isotherme (über/unter/Intervall), 2 Iso-Abdeckungen, 1 Referenztemperatur, 2 Linien, 1 Polylinie Maximal 12 Messfunktionen gleichzeitig. |
| Object Temperature Range | -30 °°C bis 50 °°C (-22 °°F bis 122 °°F) |
| Allgemeine Angaben | |
|---|---|
| Housing material | Aluminiumgehäuse, Sonnenschutzdach aus ABS |
| Size [L x W x H] | 51,5×17,7×22,9 cm (20,28×6,97×9,02 Zoll) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| EMC | EN50130-4, EN61000-6-3, EN55022 Class B, FCC Part. 15 Class B |
| Encapsulation | IP67 |
| Mounting | Separat erhältlich, Mast- und Wandadapter verfügbar |
| ONVIF Conformance | Ja ONVIF Profil S |
| Operating Temperature Range | -30 °°C bis 50 °°C (-22 °°F bis 122 °°F) |
| Stromversorgung | |
|---|---|
| Power Consumption | 30 W PoE, PoE+, Typ 2. IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
Accessories
- A500f/<\/special>A700f Wandhalterung (T911916ACC)
- A500f/<\/special>A700f Stangenadapter Ø<\/special> 210 mm, max. 225 mm (T911917ACC)
- A500f/<\/special>A700f Montageadapter für Ecken (T911918ACC)
- A500f/<\/special>A700f Stangenadapter Ø<\/special> 65 mm, max. 140 mm (T911919ACC)
- A500f/<\/special>A700f Verstärkungstragplatte für raue, unebene oder schwache Wände (T911920ACC)
