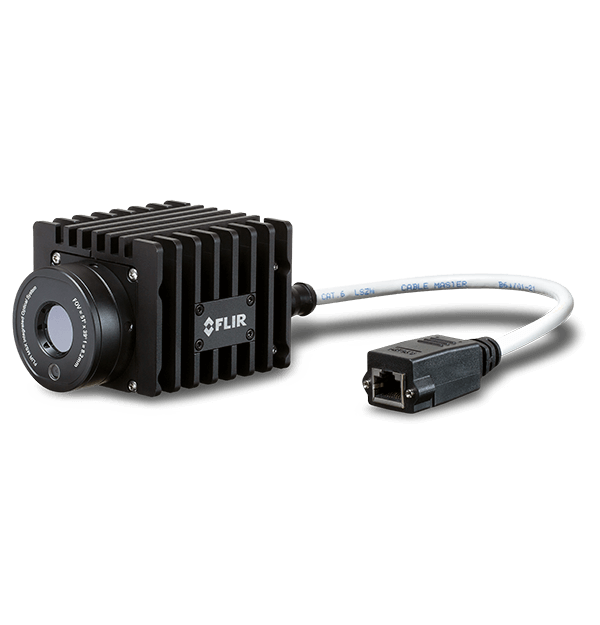

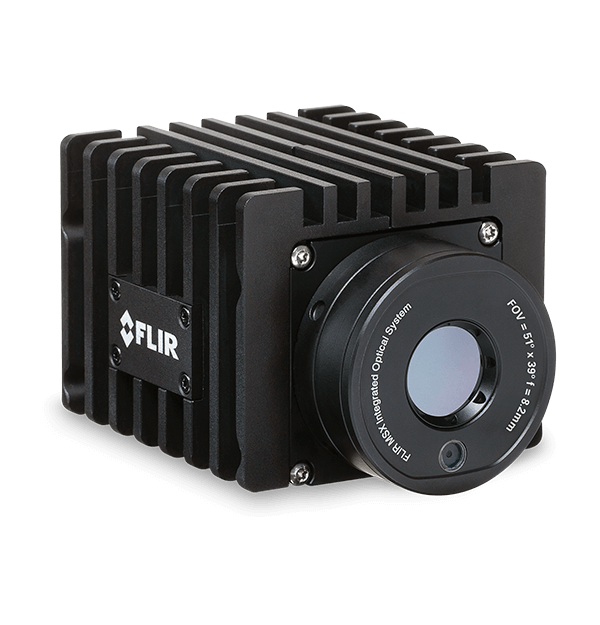

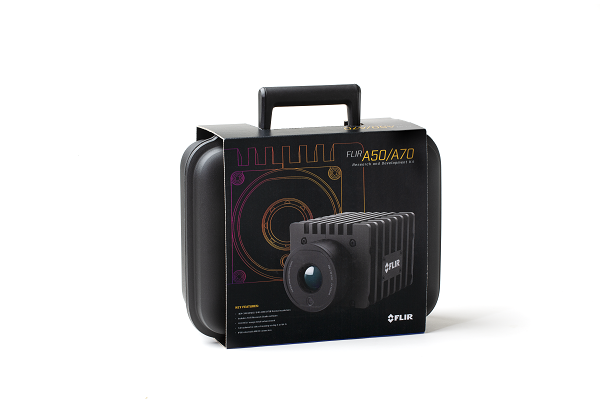

FLIR A50/A70 Forschungs- und Entwicklungskits
Fest installierte Wärmebildkamera
Die Forschungs- und Entwicklungskits FLIR A50/A70 sind kostengünstige, gebrauchsfertige Lösungen für die Wärmebildanalyse bei Wirksamkeitsnachweis-Elektronikprüfungen und Forschungs- und Entwicklungsanwendungen. Durch die Bereitstellung von Tausenden von Temperaturmesspunkten können Anwender thermisches Rätselraten beenden, die Produktentwicklungszeit verkürzen und die Effizienz und Zuverlässigkeit der Produkte erhöhen. Diese Kits sind die richtige Wahl für Ingenieure und Techniker, welche die thermischen Profile ihrer Systeme vollständig verstehen müssen oder vertretbare thermische Daten zur Unterstützung kritischer Entscheidungen benötigen. Anwender können mit der mitgelieferten Software FLIR Research Studio schnell thermische Daten anzeigen, aufzeichnen, analysieren und weitergeben oder die Vorteile von Industriestandardverbindungen nutzen, um sie bei Bedarf in eigene Softwareanwendungen zu integrieren.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: 464 × 348 A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: 640 × 480 |
| Detector Pitch | 17 µm |
| Spectral Range | 7,5–14,0 µm |
| Detector Type | Ungekühlt, Mikrobolometer |
| Dynamic Range | 16 Bit |
| Thermal Sensitivity_NETD | <50 mK |
| Frame Rate | 30 Hz |
| Standard Temperature Range | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: -20 °°C bis 175 °°C (-4 °°F bis 347 °°F); 175 °°C bis 1000 °°C (347 °°F bis 1832 °°F) A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: -20 °C bis 175 °C (-4 °F bis 347 °F); -20 °C bis 250 °C (-4 °F bis 482 °F); 175 °C bis 1000 °C (347 °F bis 1832 °F) |
| Focus | Einstellbar mit mitgeliefertem Fokuswerkzeug |
| Bildgebung und optische Daten | |
|---|---|
| Available Lenses | Nur fixiertes Objektiv |
| Detector Pitch | 17 µm |
| Detector Type | Ungekühlt, Mikrobolometer |
| Digital Data Streaming to PC | Über Workstation, auf der die mitgelieferte Research Studio Software ausgeführt wird |
| Dynamic Range | 16 Bit |
| Field of view [FOV] | A50 F&E-Satz 29°, A70 F&E-Satz 29°: 29° × 22° A50 F&E-Satz 51°, A70 F&E-Satz 51°: 51° × 39° A50 F&E-Satz 95°, A70 F&E-Satz 95°: 95° × 74° |
| Focus | Einstellbar mit mitgeliefertem Fokuswerkzeug |
| Frame Rate | 30 Hz |
| Image Modes | Thermisch, visuell, MSX®, FSX® |
| IR Resolution | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: 464 × 348 A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: 640 × 480 |
| Lens | A50 F&E-Kit 29°, A70 F&E-Kit 29°: 29° feststehendes A50 F&E-Kit 51°, A70 F&E-Kit 51°: 51° feststehendes A50 F&E-Kit 95°, A70 F&E-Kit 95°: 95° fest |
| Lens Identification | Keine |
| Macro Mode | Nein |
| Minimum Focus Distance | A50 R&D Kit 29°, A70 R&D Kit 29°: 0,25 m A50 R&D Kit 51°, A70 R&D Kit 51°: 0,2 m A50 R&D Kit 95°, A70 R&D Kit 95°: 0,1 m |
| Spectral Range | 7,5–14,0 µm |
| Thermal Sensitivity_NETD | <50 mK |
| Visible Camera | Inklusive 1280 × 960 Auflösung |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C (±3,6 °F) oder ±2 % des Messwerts, für Umgebungstemperatur 15 °C bis 35 °C (59 °F bis 95 °F) und Objekttemperatur über 0 °C (32 °F) |
| Standard Temperature Range | A50 R&D Kit 29°, A50 R&D Kit 51°, A50 R&D Kit 95°: -20 °°C bis 175 °°C (-4 °°F bis 347 °°F); 175 °°C bis 1000 °°C (347 °°F bis 1832 °°F) A70 F&E-Satz 29°, A70 F&E-Satz 51°, A70 F&E-Satz 95°: -20 °C bis 175 °C (-4 °F bis 347 °F); -20 °C bis 250 °C (-4 °F bis 482 °F); 175 °C bis 1000 °C (347 °F bis 1832 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | Gigabit Ethernet (RTSP, GigE Vision), WLAN |
| Digital Inputs | 2× über Optokoppler, Vin (niedrig) = 0 V bis 1,5 V, Vin (hoch) = 3 V bis 25 V |
| Digital I_O connector type | M12 Stecker, 12-polig, A-codiert (geteilt mit externer Stromversorgung) |
| Digital Outputs | 3× optoisoliert, 0 bis 48 V DC, max. 350 mA (abgebaut auf 200 mA bei 60 °C); Halbleiter-Optorelais, 1× dediziert als Fehlerausgang (NC) |
| Ethernet Communication | GigE Vision Vers. 1.2, Client API GenICam-kompatibel, basierend auf einem von FLIR urheberrechtlich geschützten TCP/IP-Socket |
| Ethernet Connector Type | M12, 8-polig, X-codiert, Buchse |
| Ethernet Image Streaming | Ja |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| WiFi | Ja, Buchse RP-SMA-Verbindung; Peer-to-Peer (ad hoc) oder Infrastruktur (Netzwerk) |
| Allgemeine Angaben | |
|---|---|
| Size [L x W x H ] w Lens | 107 × 67 × 57 mm, ohne untere Kühlplatte |
| Stromversorgung | |
|---|---|
| External Voltage | 24/48 V DC, max. 8 W |
| Power | PoE oder Extern |
| Power Cable Configuration | PoE oder Extern |
| Power Connection | M12 Stecker, 12-polig, A-codiert (geteilt mit digitalem E/A) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Encapsulation | IEC 60529 und IP66 |
| Mounting | 1/4-20 UNC Tiefe 7 mm + Ø5 Tiefe 2,7 mm |
| Operating Temperature | -20 °°C bis 50 °°C (-4 °°F bis 113 °°F), mit im Lieferumfang enthaltener Kühlplatte, maximale Kameragehäusetemperatur: 65 °C (149°F) |
| Shock | IEC 60068-2-27, 25 g |
| Storage Temperature Range | IEC 68-2-1 und IEC 68-2-2, -40 °C bis 70 °C (-40°F bis 158°F) für 16 Stunden |
| Vibration | IEC 60068-2-6, 0,15 mm bei 10 Hz bis 58 Hz und 2 g bei 58 Hz bis 500 Hz, sinusförmig, IEC 61373 Kat. 1 (Eisenbahn) |
