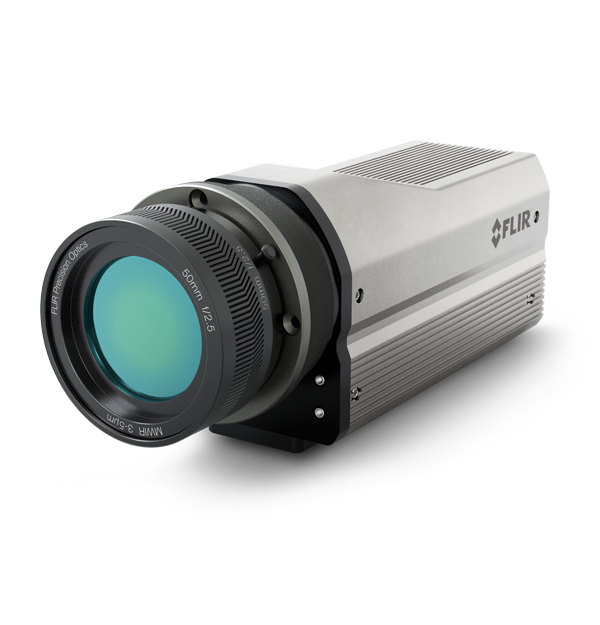

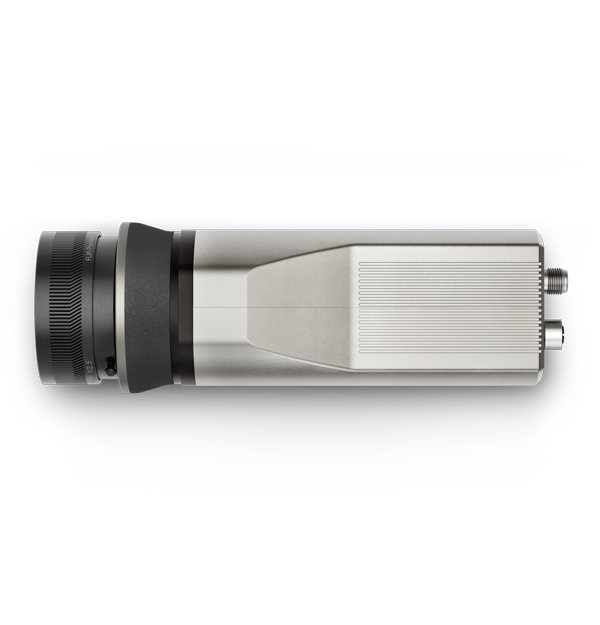

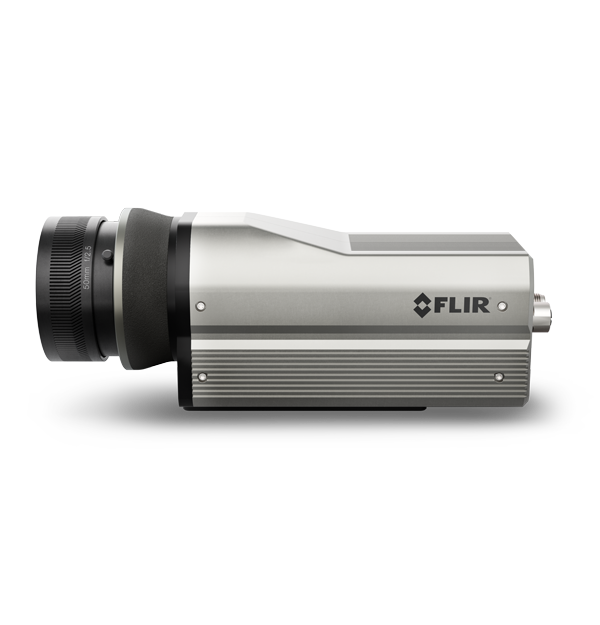

FLIR A6301
Leistungsstarke Wärmebildkamera für Prozessüberwachung und Qualitätskontrolle rund um die Uhr
Product Variations
Mit der leistungsstarken FLIR A6301 Wärmebildkamera erhalten Ingenieure und Systemintegratoren die beste und fortschrittlichste Wärmebildkamera für Prozesssteuerung, Überwachung und Qualitätssicherung. Die branchenführende Kryokühler-Lebensdauer von 27.000 Stunden maximiert die Betriebszeit der Kamera, sorgt für einen konsistenten Produktionsdurchsatz und minimiert gleichzeitig die Kosten durch geplante Wartungsarbeiten. Ihre schnellen Integrationszeiten verbessern die Ausbeute, Durchlaufzeit und Kosten und gewährleisten gleichzeitig eine gleichbleibende Qualität. Diese gekühlte Kameraplattform bietet eine optimierte Lösung für genaue Temperaturmessungen. Das Standard-Kit enthält eine leistungsstarke FLIR A6301 Wärmebildkamera, Zubehör und ein Objektiv mit 17 mm, 24 mm oder 50 mm.
Ein hochempfindlicher, gekühlter MWIR-Sensor ermöglicht es der Kamera, Fehler genauer zu erkennen und so die Produktqualität zu erhöhen. Die branchenführende Kryokühler-Lebensdauer von 27.000 Stunden maximiert die Betriebszeit der Kamera und sorgt für einen konsistenten Produktionsdurchsatz.
Schnelle Integrationszeiten sorgen für genaue Temperaturmessungen an bewegten Produkten und Produktionslinien. Deterministische Synchronisierung mit externen Quellen mit geringer Latenz bedeutet, dass Wärmebilder genau dann erfasst werden, wenn sie zur Entscheidungsunterstützung benötigt werden.
Standard-GigE-Vision-Protokolle, Rest-API und integrierte Webschnittstellen verkürzen die Implementierungszeitpläne.
Specifications
| Highlighted | |
|---|---|

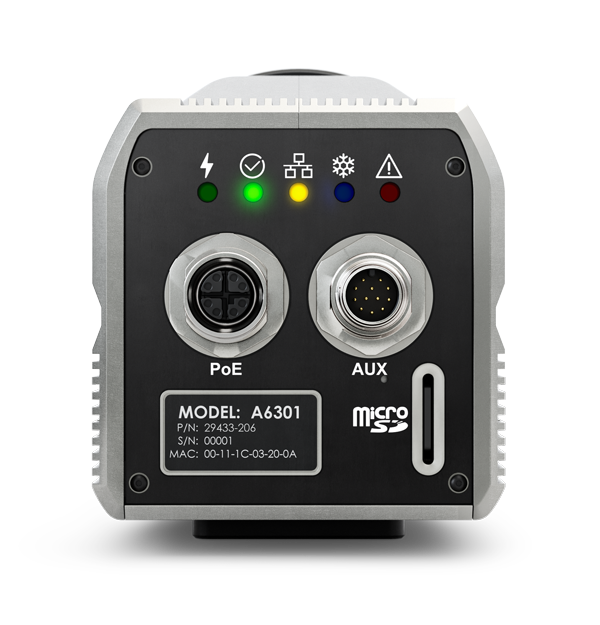

| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Inputs | 2-fach opto-isoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital Outputs | 3x opto-isoliert, 0-48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Teil 15, Unterabschnitt B KlasseA KC C 9832 und KS C 9835 |
| Mounting | Mit Montageplatte - 2 × 1/4"-20 Gewindebohrungen, 1 × 3/8"-16; Gewindebohrung, 4 × #10-24 Gewindebohrungen Ohne Montageplatte - 6 × #6-32 |
| f number | f/2.5 |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | ≤15 mK bei 25 °C |
| Accuracy | ≤100 °C ±2 °C, >100 °C ±2 % des Messwerts |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GEV: Genicam; RTSP: Web-Schnittstelle, REST-API |
| Communication Interfaces | Ethernet |
| Digital Inputs | 2-fach opto-isoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Outputs | 3x opto-isoliert, 0-48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Storage Media | Keine |
| Synchronization Modes | Sync In |
| Bildgebung und optische Daten | |
|---|---|
| Automatic Image Adjustment | Linear, manuell, PE, DDE, ADE |
| Color palettes | 8 Bit, einstellbar |
| Detector Pitch | 15 µm |
| Detector Type | Hohe Betriebstemperatur (HOT) MWIR T2SLS |
| Digital image enhancement | Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| Digital Zoom | Digitaler Zoom, 1x, 2x, 4x, 8x |
| f number | f/2.5 |
| Field of view [FOV] | FLIR A6301 - 17 mm Objektiv: 31,5° × 25,5° FLIR A6301 - 25 mm Linse: 21,7° × 17,5° FLIR A6301 - 50 mm Linse: 11,0° × 8,8° FLIR A6301 - Makroobjektiv: Variabel je nach Entfernung |
| Field of view [FOV] and Min Focus Distance | 110 mm |
| Field of view [FOV]_Focal Length | Variabel 27 mm bis 40 mm |
| Focal Length | 17 mm Linse: 17 mm 25 mm Linse: 25 mm 50 mm Linse: 50 mm |
| Focus | Manuell |
| Image Frequency | 30 Hz |
| Image Modes | IR-Bild, Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| IR Resolution | 640 512× |
| Minimum Focus Distance | 17 mm Linse: 60 mm (2,4 Zoll) 25 mm Linse: 200 mm (7,9 Zoll) 50 mm Linse: 500 mm (23,2 Zoll) |
| Non_Radiometric IR Video | Streaming von H.264 oder MJPEG über RTSP |
| Non_radiometric IR video recording | Keine |
| Overlay | Nur RTSP |
| Radiometric IR video recording | Keine |
| Radiometric IR video streaming | GigE Vision |
| Sensor Cooling | FLIR FL100 Linearer Kühler |
| Spectral Range | 3,4 μm – 5,1 μm |
| Thermal Sensitivity_NETD | ≤15 mK bei 25 °C |
| Zoom | Digitaler Zoom, 1x, 2x, 4x, 8x |
| Messung und Analyse | |
|---|---|
| Accuracy | ≤100 °C ±2 °C, >100 °C ±2 % des Messwerts |
| Ambient Drift Compensation [with factory cal] | Ja |
| Camera size [L x W x H] | Nur Kamera: 7 7/8" × 3" × 3 5/8"; mit Makroglas 11 1/2" × 3" × 3 5/8" |
| DC Voltage | Messbereich: 18–56 V |
| Object Temperature Range | -20°C bis 200°C (-4°F bis 392°F) |
| Allgemeine Angaben | |
|---|---|
| Box Contents | Kamera mit Objektiv; M12-zu-RJ45F-Kabel (0,3 m), Kurzanleitung, Kalibrierzertifikat |
| Size [L x W x H ] w_o Lens | 200 × 76 × 92 mm |
| Size [L × W × H] | 17 mm Linse: 267 × 76 × 92 mm (10,5 Zoll × 3,0 Zoll × 3,6 Zoll) 25 mm Linse: 260 × 76 × 92 mm (10,3 × 3,0 Zoll × 3,6 Zoll) 50 mm Linse, Makrolinse: 241 × 76 × 92 mm (9,5 × 3,0 × 3,6 Zoll) |
| Weight | FLIR A6301 - 17 mm Objektiv: 1,77 kg (3,9 lbs) FLIR A6301 - 25 mm Objektiv: 1,72 kg (3,8 lbs) FLIR A6301 - 50 mm Objektiv: 1,63 kg (3,6 lbs) FLIR A6301 - Makroobjektiv: 2,22 kg (4,9 lbs) |
| Weight [without lens] | 1,32 kg |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Directives | EMV: 2014/30/EU, WEEE: 2012/19/EU |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Teil 15, Unterabschnitt B KlasseA KC C 9832 und KS C 9835 |
| Encapsulation | IP50 |
| Mounting | Mit Montageplatte - 2 × 1/4"-20 Gewindebohrungen, 1 × 3/8"-16; Gewindebohrung, 4 × #10-24 Gewindebohrungen Ohne Montageplatte - 6 × #6-32 |
| Operating Temperature Range | -20 °C bis 50 °C |
| Shock | 25 g, 6 ms; Halbsinus; ±500 Stöße; X,Y&Z (IAW MIL-STD-810H) |
| Vibration | 10–58 Hz, 0,15 mm; 58–500 Hz, 2 g; 5 Zyklen, 1 Okt/min; X, Y & Z (IAW MIL-STD-810H) |
| Stromversorgung | |
|---|---|
| Power Consumption | 25 W (abkühlen) |
| Power Source | Primäre Spannungsquelle: PoE+ Typ 2 (Min. 30 W) Optionaler DC-Anschluss: M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
