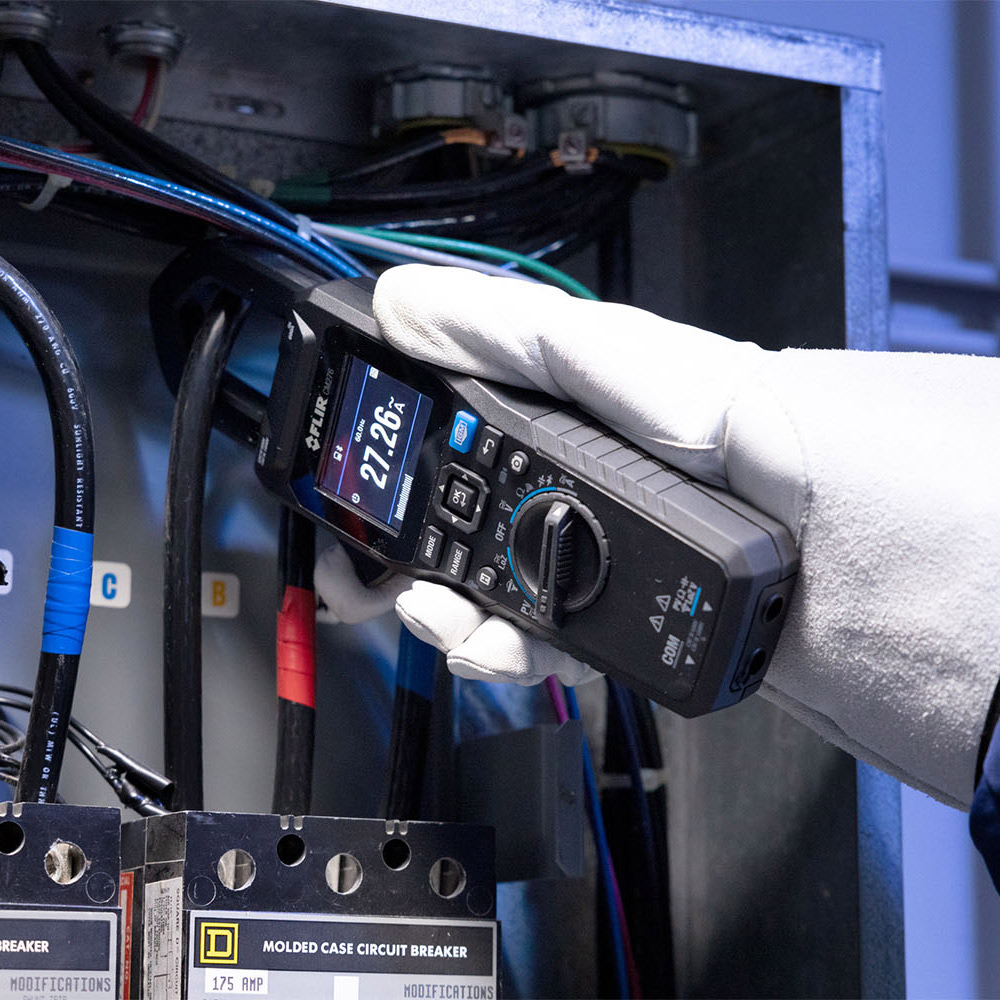

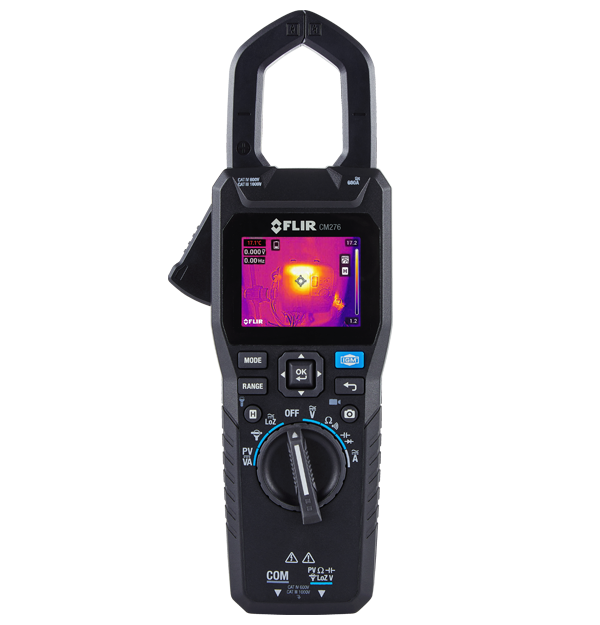

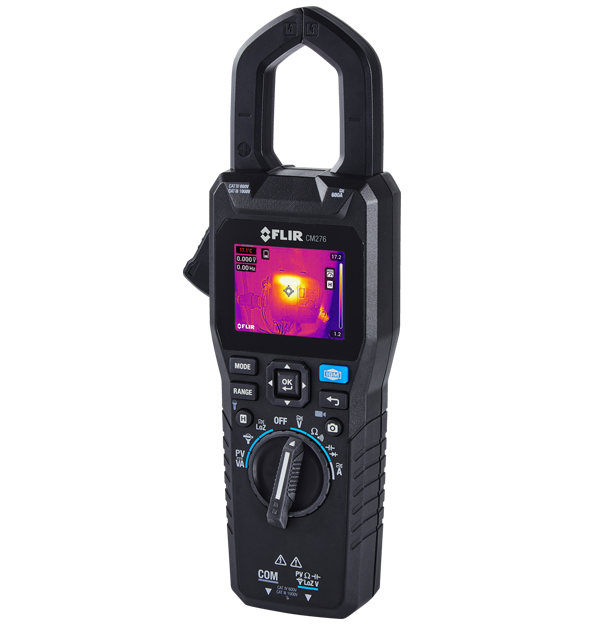

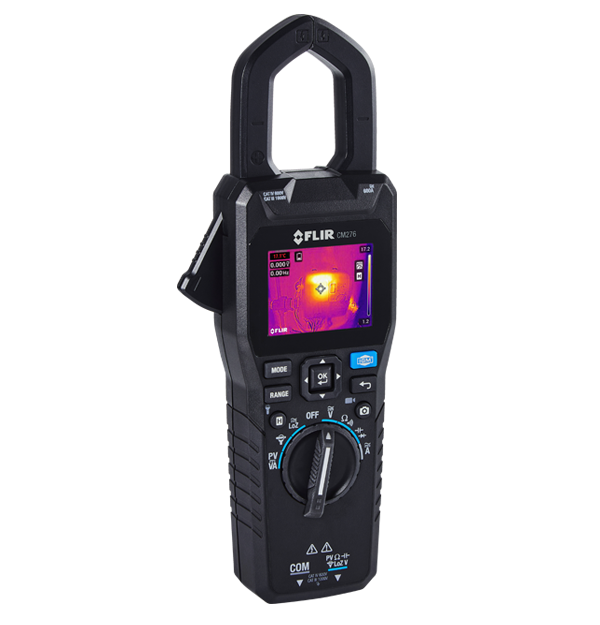

Das Klemmmessgerät FlirCM276 kombiniert Wärmebildgebung mit elektrischer Messung zur Inspektion und Fehlerbehebung von elektrischen Systemen, Solarmodulen, Pumpen und Motoren. Durch IGM™ (Infrared Guided Measurement) bietet die CM276 eine zuverlässige Möglichkeit, Hot Spots und überlastete Stromkreise aus sicherer Entfernung zu identifizieren. Die Kompatibilität mit der Meterlink-App ermöglicht eine schnelle und effiziente Erfassung von Lesungen, Bildern und Videos für Analysen, Trends und das Teilen.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 160 ×120 (19.200 Pixel) |
| Display Size | 2,4 Zoll, TFT-Display |
| Jaw Opening | 35 mm (1,37 Zoll) |
| AC_DC Voltage | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| Data Logging and Storage | 10 Sätze von 30.000 Skalarmessungen, 100 Bilder |
| Connectivity | Bluetooth® |
| Bildgebung und optische Daten | |
|---|---|
| Color palettes | Iron, rainbow, arctic, white hot und black hot |
| Display Size | 2,4 Zoll, TFT-Display |
| Field of View [V x H] | 44° × 57° |
| Focus | Fest |
| Image Modes | MSX-Wärmebildgebung (multispektrale dynamische Bildgebung) Nur Wärmebildkamera Nur Digitalkamera |
| IR Resolution | 160 ×120 (19.200 Pixel) |
| Sensitivity | 150 mK |
| Spectral Response | 8 µm bis 14 µm |
| Thermal Imaging Detector | FLIR Lepton® Mikrobolometer |
| Messung und Analyse | |
|---|---|
| AC_DC Current | Bereich 600,0 A / Basisgenauigkeit ±2,0 % |
| AC_DC Voltage | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| Auto Range | Ja, mit manueller Bereichsoption |
| Capacitance | Bereich 1.000 µF / Basisgenauigkeit ±1,0 % |
| Continuity check threshold | ≤30 Ω Signalton an, ≥150 Ω Signalton aus |
| Diode | Bereich 1,5 V / Basisgenauigkeit ±1,5 % |
| Flex Input AC A | Bereich 3.000 A / Basisgenauigkeit ±1,0 % |
| Flex Input Frequency Counter | Bereich: 10,00 kHz / Basisgenauigkeit: ±0,1 % |
| Inrush AC Current | Bereich 600,0 A / Basisgenauigkeit ±3,0 % |
| LoZ Mode AC Voltage | Bereich 60,00 V, 600,0 V, 1.000 V / Basisgenauigkeit ±1,0 % |
| LoZ Mode DC Voltage | Bereich 60,00 V, 600,0 V, 1.000 V / Basisgenauigkeit ±1,0 % |
| Measuring Rate | 3 Messungen pro Sekunde |
| PV DC Power | 900 kVA / Basisgenauigkeit ±2,0 % |
| PV DC Voltage | Bereich 1000 V / Basisgenauigkeit ±2,0 % mit TA82 Bereich 1500 V / Basisgenauigkeit ±2,0 % mit TA85/TA86 (optionales Zubehör) |
| Resistance | Bereich 60K Ω / Basisgenauigkeit ±1,0 % |
| Temperature Accuracy | ±3 °C (5,4 °F) oder ±3 % des Messwerts; der größere Wert gilt |
| Temperature [IR] | -10 °C bis 300 °C (14 °F bis 572 °F) |
| True RMS | Ja |
| VFD AC Current | Bereich 600,0 A / Basisgenauigkeit ±2,0 % |
| VFD AC Voltage | Bereich 1.000 V / Basisgenauigkeit ±1,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Connectivity | Bluetooth® |
| Data Logging and Storage | 10 Sätze von 30.000 Skalarmessungen, 100 Bilder |
| Storage Media | eMMC 8 GB |
| Stromversorgung | |
|---|---|
| Auto Power Off | Für Gerät: Option auf AUS, 2, 5 oder 10 Minuten Nur für Arbeitsleuchte: Option auf AUS, 5, 15 oder 30 Minuten |
| Battery | Lithium-Polymer-Akku 3,7 V, 5.400 mAh |
| Allgemeine Angaben | |
|---|---|
| Jaw Opening | 35 mm (1,37 Zoll) |
| Laser Pointer | Typ: Klasse 1 Leistung: ≤0,39 mW Wellenlänge: 640 nm bis 660 nm |
| Size [L × W × H] | 272 mm × 100 mm × 51,5 mm (10,7 Zoll × 3,94 Zoll × 2,0 Zoll) |
| Weight | 560 g (19,8 oz) |
| Worklights | 2 weiße LED |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Drop test | 2 m (6,5 Zoll) |
| Emissivity Settings | 0,10 bis 1,00 (Standard ist 0,95); Auswahl aus drei Voreinstellungen oder manuelle Einstellung |
| IP Rating | IP40 |
| Warranty | 10 Jahre |
