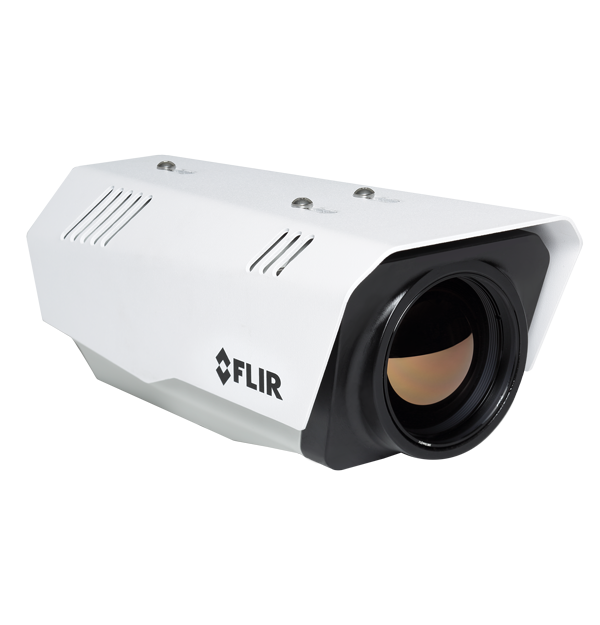

FLIR FC-Serie AI-R
Radiometrische Wärmebildkamera
Die FLIR FC-Serie AI-R ist eine robuste radiometrische Wärmebildkamera, die branchenführende Wärmebildtechnik integriert, um Hot Spots und Verbrennungsrisiken in rauen Außenumgebungen und abgelegenen Gebieten zu erkennen. Wenn die Objektoberflächentemperatur voreingestellte Obergrenzen erreicht, überwacht die FC-Serie AI-R kontinuierlich auf Temperaturänderungen oder Hot Spots in brandgefährdeten Bereichen wie Lagerbehältern, Lagerhallen, brennbaren Halden, Mülldeponien und Abfallbunkern. Bei der Erkennung eines Hot Spots oder einer erheblichen Temperaturänderung sendet die Kamera umgehend einen Alarm an das Videomanagementsystem (VMS), um eine sofortige Bewertung und die schnelle Umsetzung von Reaktionstaktiken zu ermöglichen. Durch die Integration von Deep Neural Network und Bewegungsanalyse mit einer Wärmeempfindlichkeit von <35 mK bietet die FC-Serie AI-R ein verbessertes Situationsbewusstsein und eine klare Bildqualität. Diese Kamera bietet außerdem eine Reihe von Objektivoptionen und verfügt über eine cybersichere Integration sowohl mit FLIR UVMS als auch mit VMS von Drittanbietern, was sie zu einem vielseitigen Werkzeug für die Perimetersicherheit und die Sicherheit physischer Vermögenswerte macht.
• Überwachung relativer Temperaturänderungen zur Erkennung fehlerhafter Komponenten
• Messung von Oberflächentemperaturen mit einer Messgenauigkeit von ±5 °C für Ziele unter 150 °C
• Gestochen scharfe Bilder vom Premium-Wärmesensor zur schnellen visuellen Überprüfung von Hot Spots mithilfe isothermenspezifischer Farbpaletten zur Unterscheidung der Pixel von der kältesten zur wärmsten erkannten Objektoberflächentemperatur
• Videos mit einer vollen Auflösung von 640 × 512 ermöglichen die Anzeige von Bildern, thermischen Mustern und Kontrasten trotz Rauch, schwachem Licht, leichtem Nebel und Dunst
• Die maßgeschneiderten AGCs von FLIR liefern Bilder mit extrem hohem Kontrast
• Dynamic Detail Enhancement (DDE) erzeugt scharfe Kanten und Kontraste, die die Analyseleistung verbessern
• Reduzierung falscher radiometrischer Alarme durch Kombination der thermischen Hot Spot-Erkennung mit intelligenter Fahrzeugerkennung, um Alarme von heißen Fahrzeugauspuffrohren in überwachten Bereichen herauszufiltern
• Nahtlose Integration mit FLIR UVMS sowie mit anderen wichtigen Videomanagementsystemen von Drittanbietern über das FLIR Nexus® Software Development Kit
• Die integrierte FLIR NEXUS® ermöglicht die Geolokalisierung von Zielen zur Situationserkennung und die präzise Übergabe an ein Schwenk-Neige-Zoom-Gerät
Specifications
| Konformität und Zertifizierungen | |
|---|---|
| Compliance | CE-gekennzeichnet; RoHS III-Richtlinie 2015/863/EU; WEEE-Richtlinie 2012/19/EU |
| Emission | FCC 47 CFR Teil 15, Unterabschnitt B, Klasse A (innerhalb der Grenzwerte der CISPR 22:2008 Klasse A), EN55032 Klasse A |
| Safety | IEC 62368-1: 2018 |
| Cybersicherheit | |
|---|---|
| Security | IEEE 802.1X, TLS/HTTPS, Zugriffskontrolle der Benutzerauthentifizierung über Firewall, Benutzeranmeldeinformationen mit Richtliniendurchsetzung, Digest-Authentifizierung, IP-Adressfilterung |
| Umgebungsfaktoren | |
|---|---|
| De_Icing_Anti_Icing | MIL-STD 810F:00 + Hinweis 1:00 + Hinweis 2:02 + Hinweis 3:03 |
| Humidity | 0–90 % relative Feuchte |
| IP Rating | IP67 |
| Operating Temperature Range | Kaltstart: -40 °°C bis 70 °°C (-40 °°F bis 158 °°F) |
| Shock | Stoß (in Betrieb) MIL-STD-810G, Methode 516.6 Stoß (beim Transport) IEC 60068-2-27:08 |
| Storage Temperature Range | -50 °°C bis 85 °°C (-58 °°F bis 185 °°F) |
| Vandal Resistance | IK10 (außer Objektiv und Fenster) |
| Vibration | IEC 60068-2-64:08 |
| Allgemeine Angaben | |
|---|---|
| Detector Type | Ungekühltes VOx-Mikrobolometer mit langer Lebensdauer |
| Dimensions [L x W x H] | Mit Sonnenblende: 282 mm × 129 mm × 115 mm (11,1 Zoll × 5,1 Zoll × 4,5 Zoll) Ohne Sonnenblende: 259 mm × 114 mm × 106 mm (10,2 Zoll × 4,5 Zoll × 4,2 Zoll) |
| Effective Resolution | 327.680 Pixel |
| Input Voltage | Quelle: PoE+ (802.3at) 12 VDC 24 VDC 24 VAC (VA) Heizung aus: <9 W <10 W <9 W <15 W Heizung ein (bei 100 %): <25 W <28 W <25 W <32 W |
| Surge Immunity on AC Power Lines | ESD: EN 61000-4-2 RS: EN 61000-4-3; EN 55035 (2017 + A11: 2020); EN 50130-4 EFT: EN 61000-4-4 Spannungsspitze: EN 61000-4-5 CS: EN 61000-4-6 PFMF: EN 61000-4-8 |
| Warranty | Kamera: 3 Jahre / Sensor: 10 Jahre |
| Weight | 2,2 kg mit Sonnenblende 1,8 kg ohne Sonnenblende |
| Messung und Analyse | |
|---|---|
| Analytics Features | Bereichseingang/Einbruchserkennung, Überkreuzung/Zaunübertretung, DNN-Klassifikator |
| Analytics Management | Webbasierte Konfiguration und Verwaltung; Maskierung von analytischen Detektionsbereichen, einstellbare Empfindlichkeit, automatische Reaktionen, dezentrale E/A-Steuerung |
| Measurement Accuracy | Ziel unter 100 ºC ±5 ºC Messgenauigkeit Ziel unter 150 ºC ±5 % Messgenauigkeit Ziel über 150 ºC ±15 % Messgenauigkeit Gemessen bei 25 ºC Umgebungstemperatur. Fehler kann bei extremen Temperaturen größer sein. |
| Object Temperature Range | Modus mit hoher Verstärkung: 0 °C bis 160 °C Modus mit niedriger Verstärkung: 0 °C bis 380 °C Videoanalyse nur im Modus mit hoher Verstärkung funktionsfähig |
| Systemintegration | |
|---|---|
| Analog Video Output Composite | 1 V p-p (PAL oder NTSC), 1 × BNC 75 Ω |
| Control Input_Output | 1 potentialfreier Eingangskontakt, 1 Relaisausgang (Nennlast 0,025 A bei 5 V DC) |
| Ethernet | 10/100 Mbit/s |
| External Analytics Compatible | Ja |
| Network APIs | NEXUS SDK, NEXUS CGI, ONVIF Profile S, G, T |
| Storage Media | Bis zu 512 GB microSD/microSDHC/microSDXC-Karte (separat erhältlich) |
| Streaming Resolutions | 640 512× |
| Supported Protocols | IPV4, HTTP, HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, SNMP, IEEE 802.1X |
| Wärmebildkamera | |
|---|---|
| Array Format [Thermal] | 640 × 512 |
| f number [Thermal] | FC-617 AI-R, FC-625 AI-R: f/1.1 FC-644 AI-R: f/1.0 FC-669 AI-R: f/1.4 |
| Field of View [FOV] [Thermal] | FLIR FC-669 AI-R, 69° × 56° (9 mm) 1:1,4-Linse: 69° × 56° FLIR FC-644 AI-R, 44° × 36° (13 mm) 1:1.0 Linse: 44° × 36° FLIR FC-625 AI-R, 25° × 18° (25 mm) 1:1-Linse: 25° × 18° FLIR FC-617 AI-R, 17° × 14° (35 mm) 1:1-Linse: 17° x 14° |
| Focal Length, Thermal | FLIR FC-669 AI-R, 69° × 56° (9 mm) 1:1,4-Linse: 9 mm FLIR FC-644 AI-R, 44° × 36° (13 mm) 1:1,0-Linse: 13 mm FLIR FC-625 AI-R, 25° × 18° (25 mm) 1:1-Linse: 25 mm FLIR FC-617 AI-R, 17° × 14° (35 mm) 1:1,1-Linse: 35 mm |
| Focus, Thermal | Athermal, fokusfrei |
| Image Uniformity Optimization | Automatische Flachfeldkorrektur (Flat Field Correction, FFC), Wärme- und Zeitauslöser |
| Pixel Pitch | 17 µm |
| Spectral Range [Thermal] | 7,5 μm bis 13,5 μm |
| Thermal Frame Rate | 30 Hz / 8,3 Hz |
| Thermal Image Settings | Helligkeit, Kontrast, Schärfe, Auto AGC, Gamma, intelligente Bildschirmoptimierung |
| Thermal Sensitivity_NETD [Thermal] | ≤ 35 mK bei 25 °C (77 °F) für f/1,0 |
| Video und Aufzeichnung | |
|---|---|
| Video Compression | Zwei unabhängige Kanäle mit H.264 / H.265 oder MJPEG |
| Video Standard | IP- und Analog-Video |
| Video Thermal AGC Region of Interest [ROI] | Standard (Default), Voreinstellungen (Presets) und benutzerdefiniert für optimale Bildqualität der betreffenden Überwachungsobjekte |
