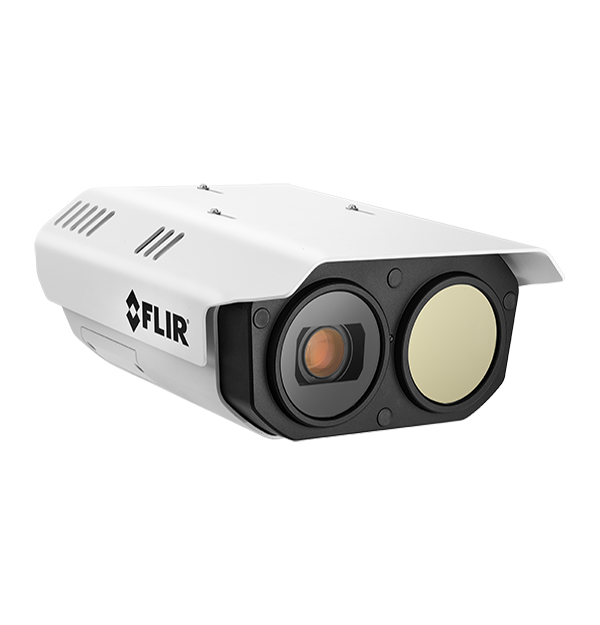

FH-Series R
Multispektrale, fest installierte Kamera zur frühzeitigen Branderkennung
Flir FH-Series R Multispektralkameras integrieren branchenführende Wärmebildgebung mit 4K-Sichtbildgebung, um eine schnelle visuelle Überprüfung von Hotspots in Brandfrüherkennungsanwendungen zu ermöglichen. Wenn ein Hot Spot oder eine Temperaturänderung erkannt wird, wird die kontaktlose Temperaturmessung über ein angeschlossenes Video Management System (VMS) zur sofortigen Bewertung und Bereitstellung von Notfallreaktionen an den Bediener gesendet. Custom Scheduling bietet Sicherheitspersonal die Flexibilität, Alarme je nach Geschäftszeiten und Saisonalität zu aktivieren und zu deaktivieren. Durch die Kombination der Leistungsfähigkeit der thermischen Hot-Spot-Erkennung mit intelligenter Fahrzeugerkennung können falsche Alarme von heißen Auspuffrohren drastisch reduziert werden.
Specifications
| Konformität und Zertifizierungen | |
|---|---|
| Approvals | FCC Part 15 (Subpart B, Class A), CE-Zeichen |
| Certifications | IEC 62368 |
| Compliance | RoHS, WEEE |
| Umgebungsfaktoren | |
|---|---|
| Humidity | 0–95 % relative Feuchte |
| IP Rating [dust and water ingress] | IP66 + IP67 |
| Operating Temperature Range | -40 °°C bis 70 °°C/-40 °°F bis 158 °°F |
| Shock | IEC 60068-2-27 |
| Storage Temperature Range | -50 °°C bis 85 °°C/-58 °°F bis 185 °°F |
| Vibration | IEC 60068-2-64 |
| Allgemeine Angaben | |
|---|---|
| Dimensions [L x W x H] | 314 x 233 x 124 mm/12,4" x 9,2" x 4,9" |
| Power Consumption | Nennwert: 15 W Heizkörper aktiviert, 12 VDC: 48 W Heizkörper aktiviert, alle anderen Eingänge: 70 W |
| Surge Immunity on AC Power Lines | EN 50130-4 |
| Surge Immunity on Signal Lines | EN 50130-4 |
| Messung und Analyse | |
|---|---|
| Analytics Features | Bereichseingangs-/Eindringungserkennung, Überkreuzung/Zäunungsübergang; automatische/manuelle Tiefeneinrichtung, menschliche und Fahrzeugregeln, Manipulation, Loitering, CNN-Klassifikator |
| Analytics Management | Webkonfiguration und -management, Maskierung von Erkennungsbereichen für die Analyse, anpassbare Empfindlichkeit, automatische Reaktionen, E/A-Fernsteuerung |
| Measurement Accuracy | Ziel unter 100 °C (212 °F): ± 5 °C (±9 °F) Genauigkeit Ziel unter 150 °C (302 °F): ± 5 % Genauigkeit Ziel über 150 °C (302 °F): ± 15 % Genauigkeit*Gemessen bei 25 °C Umgebungstemperatur. Fehler kann bei extremen Temperaturen größer sein |
| Object Temperature Range | Modus mit hoher Verstärkung (High Gain): 0 °°C bis 160 °°C (32 °F bis 320 °F) Modus mit niedriger Verstärkung: 0 °C bis 380 °C |
| Systemintegration | |
|---|---|
| Control Input_Output | Eingang: zwei trockene Alarmkontakte Ausgang: zwei Relaiskontakte max. 1A bei 24 V AC/30 VDC Konfigurierbar zwischen Öffner und Öffner |
| Ethernet | 100/1000 Mbps |
| External Analytics Compatible | Ja |
| Network APIs | NEXUS® SDKNEXUS® CGIONVIF Profile S, G, T |
| Streaming Resolutions | FLIR FH-313 R, FLIR FH-324 R, FLIR FH-369 R: Primär-Stream:
Wärmebildkamera: QVGA (320 x 256) Sichtbar: 4k (3840 x 2160), 1080P (1920x1080), 720P (1280x720) & VGA 640x480 Sekundär-Stream:
Wärmebildkamera: QVGA (320 x 256) Sichtbar: 1080P (1920x1080), 720P (1280x720) & VGA 640x480 FLIR FH-617 R, FLIR FH-625 R, FLIR FH-644 R, FLIR FH-669 R: Primär-Stream: Wärmebildkamera: VGA (640x512), QVGA (320 x 256)Visible: 4k (3840 x 2160), 1080P (1920x1080), 720P (1280x720) und VGA 640x480 Sekundär-Stream: Wärmebildkamera: VGA (640x512), QVGA (320 x 256) Sichtbar: 1080P (1920x1080), 720P (1280x720) und VGA 640x480 |
| Supported Protocols | IPV4, HTTP, HTTPS, UPnP, DNS, NTP, RTSP, TCP, UDP, ICMP, IGMP, DHCP, ARP, IEEE 802.1X, ONVIF |
| Video Over Ethernet | Zwei unabhängige Kanäle von H.264/H.265 oder M-JPEG (außer 4k) für sichtbare und thermische |
| Wärmebildkamera | |
|---|---|
| Array format | 4K 2160p (3840 x 2160) |
| Array Format [Thermal] | FLIR FH-313 R, FLIR FH-324 R, FLIR FH-369 R: 320 × 256 FLIR FH-617 R, FLIR FH-625 R, FLIR FH-644 R, FLIR FH-669 R: 640 × 512 |
| Detector Pitch [Thermal] | 17 µm |
| f number | FLIR FH-313 R, FLIR FH-324 R, FLIR FH-617 R, FLIR FH-625 R, FLIR FH-644 R: 1,8 FLIR FH-369 R, FLIR FH-669 R: 1,6 |
| f number [Thermal] | FLIR FH-313 R, FLIR FH-617 R, FLIR FH-625 R: f/1.1 FLIR FH-324 R, FLIR FH-644 R: f/1.0 FLIR FH-369 R, FLIR FH-669 R: f/1.4 |
| Field of View [FOV] [Thermal] | FLIR FH-313 R: 13° × 10° FLIR FH-324 R: 24° × 18° FLIR FH-369 R: 69° × 56° FLIR FH-617 R: 17° × 14° FLIR FH-625 R: 25°×18° FLIR FH-644 R: 44°×36° FLIR FH-669 R: 69 × 56° × 56° |
| Image Uniformity Optimization | Automatic Flat Field Correction (FFC), wärmeenergetische und zeitabhängige Trigger |
| Spectral Range [Thermal] | 7,5 µm bis 13,5 µm |
| Thermal AGC Modes | Auto AGC, Manual AGC, Plateau Equalization AGC, Linear AGC, Auto Dynamic Detail Enhancement (DDE), Max Gain Setting |
| Thermal AGC Region of Interest [ROI] | Standard (Default), Voreinstellungen (Presets) und Benutzer (User) stehen zur Auswahl, um eine optimale Bildqualität für die betreffenden Überwachungsobjekte zu erzielen |
| Thermal Sensitivity_NETD [Thermal] | <35 mK bei 25 °°C F# 1,0 |
| Video Frame Rate | 30 Hz oder weniger |
| Video Frame Rate [Thermal] | NTSC: 30 Hz oder PAL: 25 Hz / 8,3 Hz |
| Video und Aufzeichnung | |
|---|---|
| Composite Video NTSC or PAL | Hybridsystem mit IP- und Analog-Video |
| Local Storage | Unterstützung von SD-Speicherkarten (nicht mitgeliefert) |
