FLIR G-Serie
Optische Gasdetektions-Kameras für Kohlenwasserstoffe (OGI)
Product Variations

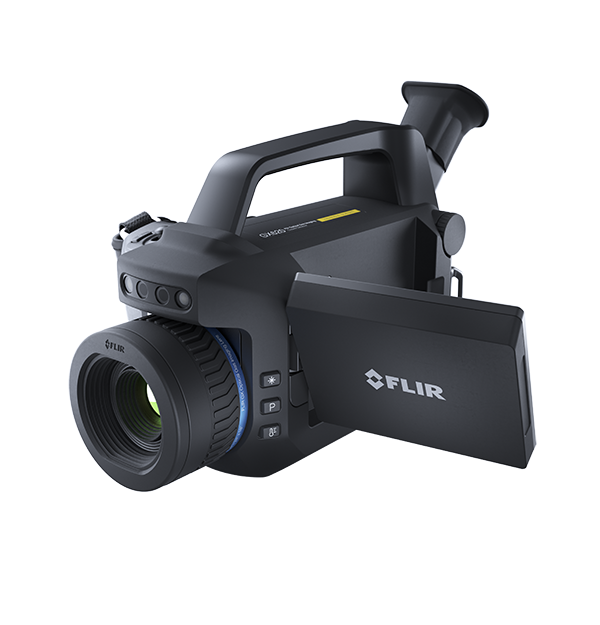

Die FLIR Gx320, G620 und Gx620 sind innovative optische Gasdetektions-Kameras (OGI) und werden zur Erkennung von Kohlenwasserstoffen, Methan (CH₄) und anderen flüchtigen organischen Verbindungen (VOC) in verschiedenen Phasen der Öl- und Gasversorgungskette sowie in anderen Industriebereichen eingesetzt. Mit einer thermischen Auflösung von bis zu 640 × 480 (307.200 Pixel) verfügen die Kameras der FLIR G-Serie über innovative Methoden zur quantitativen Gasanalyse, die Typ und Schweregrad eines Lecks in der Kamera messen und ein sekundäres Gerät so unnötig machen. Alle Modelle sind OOOOa-zertifiziert, und die Modelle FLIR Gx320 und Gx620 sind zusätzlich ATEX-konform. Damit eignen sich diese Kameramodelle ideal für die Erkennung von Gasemissionen in komplexen Systemen wie Raffinerien, petrochemischen Anlagen, Gasbohrlöchern, Verdichtungsstationen und Kraftwerken.
Revolutionäre Funktionen zur Erkennung von Gasleckagen, einschließlich Quantifizierungsanalysen innerhalb der Kamera, die Art und Größe von Lecks messen und die Notwendigkeit eines sekundären Geräts eliminieren
Integriertes WLAN und Bluetooth® ermöglichen es Ihnen, sich mit Smartphones oder Tablets zu verbinden und Bilder mühelos in der Cloud zu bearbeiten und zu speichern oder Dateien drahtlos mit dem mitgelieferten Cloud-Dienst FLIR Ignite™ zu übertragen.

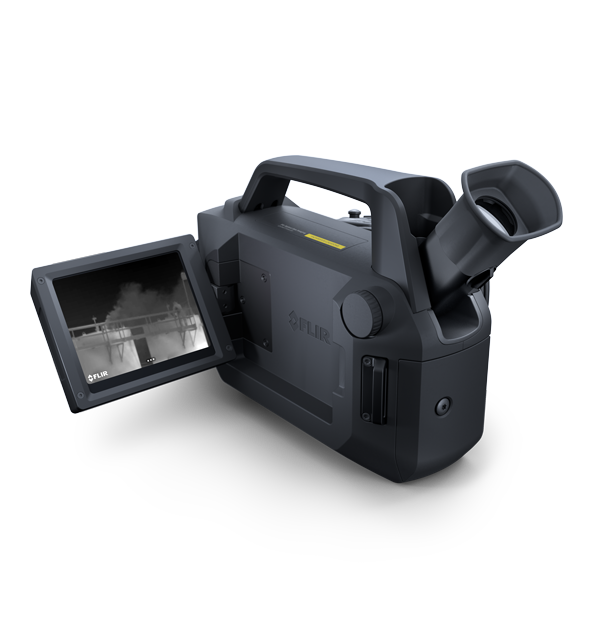

Dank des drehbaren 10,16 cm (4 Zoll) großen LCD-Touchscreens können Sie Ihre G-Serie-Kamera bequem bedienen und mit ihr interagieren, wodurch Sie Ziele aus jeder Richtung betrachten können.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | G620, Gx620: 640 × 480 thermische Auflösung (307.200 Pixel) Gx320: 320 × 240 thermische Auflösung (76.800 Pixel) |
| Detector Pitch | G620, Gx620: 15 µm Gx320: 30 µm |
| Accuracy | ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Spectral Range | 3,2 µm bis 3,4 µm |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Division 2 CSA 22.2 No. 213, Class I Division 2 |
| Bildgebung und optische Daten | |
|---|---|
| Adjustable Viewfinder | Integriertes, neigbares OLED-Display, 800 × 480 Pixel |
| Camera f_number | 1.59 |
| Color LCD | ×Drehbarer 4-Zoll-LCD-Touchscreen mit 640 480 Pixeln |
| Color palettes | Arctic, White-Hot, Black-Hot, Iron, Lava, Rainbow, Rainbow HC |
| Detector Pitch | G620, Gx620: 15 µm Gx320: 30 µm |
| Detector Type | Focal Plane Array (FPA), gekühlter InSb |
| Display Frame Rate | 60 Hz |
| Field of View | 14.5°: 14.5° × 10.8° (38 mm) 24°: 24° × 18° (23 mm) |
| Focus | G620: Automatische und manuelle Gx320, Gx620: Manuell |
| Image Analysis | 10 Spots, 5 Felder mit Max/Min/Durchschnitt, 1 Linie (horizontal oder vertikal), Messkorrekturen |
| Image Modes | IR-Bild, visuelles Bild, High Sensitivity Mode (HSM), Rauschunterdrückungsfilter |
| IR Resolution | G620, Gx620: 640 × 480 thermische Auflösung (307.200 Pixel) Gx320: 320 × 240 thermische Auflösung (76.800 Pixel) |
| Laser Spot | Ja |
| MPEG Video Recording | Ja |
| Non_Radiometric IR Video | H.264 (AVC) über RTSP (Wi-Fi), MPEG4 über RTSP (Wi-Fi), MJPEG über UVC und RTSP (Wi-Fi) |
| On Camera Display | LCD-Widescreen-Display mit 800 × 480 Pixeln. Neigbarer OLED-Sucher mit 800 × 480 Pixeln |
| Radiometric IR Video | RTRR (.csq), Über UVC |
| Radiometric JPG | Ja |
| Sensor Cooling | Stirling Mikrokühler (FLIR MC-3) |
| Spectral Range | 3,2 µm bis 3,4 µm |
| Video Recording and Streaming | H.264 auf Speicherkarte |
| Zoom | 1 – 8× stufenloser ein- bis achtfacher Digitalzoom |
| Messung und Analyse | |
|---|---|
| Accuracy | ±1 °C (±1,8 °F) für Temperaturbereich 0 °C bis 100 °C (32 °F bis 212 °F) oder ±2 % des Messwerts für Temperaturbereich >100 °C (>212 °F) |
| Area Box | 5 (Min./Max./Mtw.) |
| Delta T | Ja |
| Gas Quantification | Quantifizierung der Onboard-Kamera |
| Gas Sensitivity | G620, Gx620: CH₄: <29 ppm x m Kohlenwasserstoffe (mehrere): <4 ppm x m (ΔT = 10°C, Abstand = 1 m) Gx320: CH₄: <9,6 ppm x m Kohlenwasserstoffe (mehrere): <4 ppm x m (ΔT = 10 °C, Abstand = 1 m) |
| Measurement Corrections | Reflektierte Temperatur, Entfernung, atmosphärischer Transmissionsgrad, Luftfeuchte, externe Optik |
| Profile | 1 Ereignisleiste (waage- oder senkrecht) |
| Recording | MultiREC-Aufzeichnung; Aufzeichnen mehrerer Dateien automatisch in anpassbarer Reihenfolge |
| Spot Meter | 10 |
| Temperature Range | G620, Gx620: -20 °°C bis 350 °°C (-4 °°F bis 662 °°F) Gx320: -20 °C bis 350 °C (-4 °F bis 662 °F) Verfügbare Unterbereiche: -20 °C bis 10 °C (-4 °F bis 50 °F) -10 °C bis 25 °C (14 °F bis 77 °F) 10 °C bis 50 °C (50 °F bis 122 °F) 40 °C bis 85 °C (104 °F bis 185 °F) 70 °C bis 120 °C (158 °F bis 248 °F) 100 °C bis 160 °C (212 °F bis 320 °F) 130 °C bis 200 °C (266 °F bis 392 °F) 180 °C bis 260 °C (356 °F bis 500 °F) 240 °C bis 350 °C (464 °F bis 662 °F) |
| Thermal Sensitivity | G620, Gx620: <20 mK bei 30 °C (86 °F) Gx320: <10 mK bei 30 °C (86 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Communication Interfaces | USB 2.0, Bluetooth über Headset, Wi-Fi, HDMI |
| Image File Format | Standard-JPEG einschließlich Messdaten. Nur-Infrarot-Modus |
| Radio | Frequenz Betrieb: •Bluetooth + EDR: 2402–2480 MHz •WLAN 2,4 GHz: 2412–2462 MHz •WLAN 5 GHz: 5150–5250 MHz. Bitte beachten, dass das Frequenzband 5150–5250 MHz nur für die Anwendung im Innenbereich geeignet ist. Siehe nationale Vorschriften. HF-Ausgang (EIRP) • Bluetooth + EDR: <10 dBm •WLAN: <17 dBm Antenne •Integrierte PIFA-Antenne (Gewinn: maximal 2,6 dBi) |
| Storage Media | Herausnehmbare SD-Karte |
| Video Out | G620, Gx620: HDMI, DVI Gx320: HDMI 640 × 480, HDMI 1280 × 720, DVI 640 × 480, DVI 800 × 600 |
| Allgemeine Angaben | |
|---|---|
| Annotations | Ton: 60 Sekunden mit Bluetooth für Standbilder und Videos Text: Text aus Auswahlliste oder über Touchscreen-Tastatur Bildskizze: Ja, nur bei Infrarot |
| Cloud Services | Über WLAN; FLIR Ignite für direktes, sicheres Hochladen, Organisieren, Speichern und Weitergeben von Bildern (erforderliche Firmware erhältlich) |
| FLIR Inspection Route | In der Kamera aktiviert |
| GPS [removable] | Positionsdaten werden vom integrierten GPS jedem Einzelbild und ersten Bild automatisch hinzugefügt. |
| Laser Pointer | Klasse 2 |
| Package Includes | Infrarotkamera mit Objektiv, Akku (2 Stück), Akkuladegerät, Netzteil mit Mehrfachsteckern, Handgelenktrageband, Trageriemen, Objektivdeckel, Objektivdeckelriemen, Speicherkarte, HDMI-HDMI-Kabel, USB-Kabel, Schraubendreher TX20, Drehknopf (optionale Schraube für hintere Abdeckung), gedruckte Dokumentation und Hartschalenkoffer |
| Packaging Size | G620, Gx620: 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 Zoll) Gx320: 600 mm × 510 mm × 410 mm (23,6 Zoll × 20,1 Zoll × 16,1 Zoll) |
| Size [L x W x H ] w Lens | 251,6 mm × 164,5 mm × 170,9 mm (9,9 Zoll × 6,48 Zoll × 6,73 Zoll) |
| Weight [incl lens & batteries] | 3 kg |
| Benutzeroberfläche | |
|---|---|
| Languages | 21 |
| Stromversorgung | |
|---|---|
| Battery operating time | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Battery Type | Wiederaufladbarer Li-Ionen-Akku; 7,4 V, wird in der Kamera oder in einem separaten 2-Schacht-Ladegerät aufgeladen |
| Charging Time | 2,5 Stunden bis 95 % Kapazität, Ladestatus wird von LEDs angezeigt |
| Start Up Time | Typischerweise 7 Min. bei 25 °C (77 °F) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU ROT: EMV 2014/53/EU : ETSI EN 301 489-1 (Radio), ETSI EN 301 489-17, EN 55032 (Emission), EN 55035 (Immunität), EN 61000-4-8 Stufe 5 (Magnetfeld), EN 61000-6-2, Störfestigkeit Industrieumgebung, FCC 47 CFR Teil 15 B, Klasse B (Emission), ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Class I Division 2 CSA 22.2 No. 213, Class I Division 2 |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Shock and Vibration | Schock: 25 g (IEC 60068-2-27); Vibration: 2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30 °C bis 60 °C, (-22 °F bis 140 °F) |
