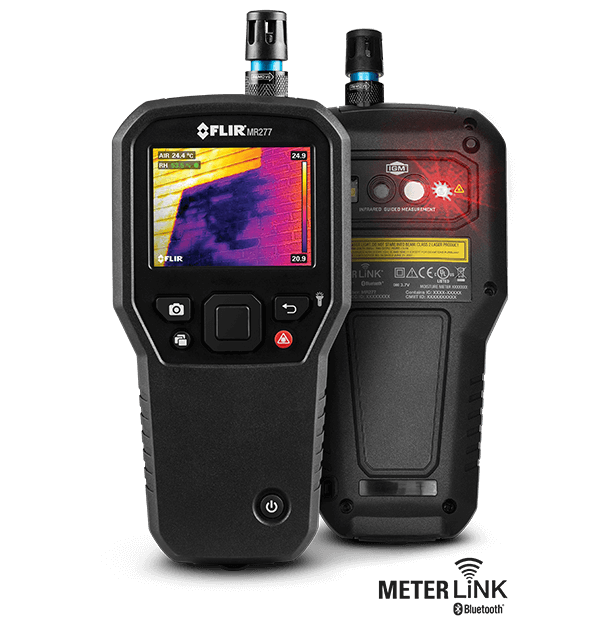

Das MR277 ist das erste Gebäudeinspektionssystem von FLIR, das die Vorteile der infrarotgesteuerten Messung (Infrared Guided Measurement, IGM) und unserer patentierten multispektralen dynamischen Bildgebung (MSX) mit fortschrittlichen Umgebungssensoren kombiniert, um Ihnen dabei zu helfen, Probleme schnell zu verorten, klar zu identifizieren und einfach zu dokumentieren. Die IGM-Messhilfetechnologie und ein Laserpointer isolieren den Bereich, in dem Sie den integrierten stiftlosen Feuchtigkeitssensor für nicht-invasive Messungen oder die externe Stiftsonde für invasive Messungen verwenden können. Mit automatisch berechneten Umgebungswerten und einem vor Ort austauschbaren Feuchtigkeits-/Temperatursensor ermöglicht Ihnen das MR277, schnell mit der Arbeit fertig zu werden und somit Ausfallzeiten zu minimieren. Verbinden Sie sich via METERLiNK® mit externen Geräten und verwenden Sie FLIR Tools®, um die Fehlersuche und -berichterstattung zu verbessern.
Klare und genaue Identifizierung von gebäudebezogenen Problemen
Mit einer Wärmebildtechnik, die eine 4× so hohe Auflösung wie die früherer IGM-Feuchtemessgeräte bietet, finden Sie schnell Feuchtigkeit, Luftleckagen, Isolationslücken und mehr.
Spüren Sie mit dem integrierten nicht-invasiven Sensor Feuchtigkeit auf und nehmen Sie mit der im Lieferumfang enthaltenen externen Stift-Sonde und den optionalen Spezial-Feuchtesonden genaue Messungen im gesamten Problembereich vor.
Mit einem einzigen Tool beschleunigen Sie die Identifizierung von Problemen und dokumentieren diese mit thermischen und umfassenden Realbildern sowie genauen Hygrometerwerten und Laserortung in einer Datei.
Specifications
| Highlighted | |
|---|---|
| MSX | Legt sichtbare Details über das Wärmebild mit voller Auflösung |
| Thermal image palettes | Ironbow, Rainbow, Arctic, White-Hot, Black-Hot |
| Pin Moisture | Messbereich 7 % bis 30 %/Grundgenauigkeit ± 1,5 % MC/Messbereich 30 % bis 100 %/Grundgenauigkeit nur als Referenz |
| Pin Moisture Groups | 11 Materialgruppen |
| Air Temperature | Messbereich 0 °C bis 50 °C/Grundgenauigkeit ±0,6 °C |
| Relative Humidity | Messbereich 10 % bis 90 %/Grundgenauigkeit 2,5 % RH |
| Dew Point | Messbereich -30 °C bis 50 °C/Grundgenauigkeit ±1,0 °C |
| Includes | FLIR MR13 Austauschbarer Temperatur- und relativer Luftfeuchtesensor, FLIR MR02 Externer Standard-Stiftsensor, Kurzanleitung, Internationales USB-Ladegerät, USB-Kabel und Tragegurt |
| Bildgebung und optische Daten | |
|---|---|
| Digital Camera | 2 MP, 70,5° × 56° FOV |
| Display Type | QVGA (320 × 240 Pixel) 2,8 Zoll Farb-TFT Grafikdisplay |
| Field of View [W x H] | 57° × 44° |
| Gallery | 8549 |
| Image Modes | IR, sichtbares Licht, MSX® |
| Image Update Speed Frequency | 9 Hz |
| Imaging Detector | FLIR Lepton Mikrobolometer |
| Laser Orientation | Einzelner Laserpointer auf die Mitte des Wärmebilds |
| MSX | Legt sichtbare Details über das Wärmebild mit voller Auflösung |
| Sensitivity | <150 mK |
| Spectral Response | 8 bis 14 µm |
| Thermal image minimum focus distance | 10 cm |
| Thermal image palettes | Ironbow, Rainbow, Arctic, White-Hot, Black-Hot |
| Thermal Image Resolution [W x H] | 19200 Pixel (160 × 120) |
| Messung und Analyse | |
|---|---|
| Air Temperature | Messbereich 0 °C bis 50 °C/Grundgenauigkeit ±0,6 °C |
| Detection Limit | 49 cm2 (Nasszonenerkennung bei 10 m) |
| Dew Point | Messbereich -30 °C bis 50 °C/Grundgenauigkeit ±1,0 °C |
| Image Calibration | Automatisch mit manueller Skalensperrfunktion |
| Measurement Resolution | 0,1 |
| Pin Moisture | Messbereich 7 % bis 30 %/Grundgenauigkeit ± 1,5 % MC/Messbereich 30 % bis 100 %/Grundgenauigkeit nur als Referenz |
| Pin Moisture Groups | 11 Materialgruppen |
| Pinless Measurement Depth | max. 19 mm |
| Pinless Moisture Range | 0 bis 100 |
| Response Time Pin Mode | 750 ms |
| Response Time Pinless | 100 ms |
| Kommunikation und Datenspeicher | |
|---|---|
| Internal Memory | 8 GB |
| Saved Image File format | Radiometrische JPEGs |
| Stored Image Capacity | 15.000 Bilder |
| Stromversorgung | |
|---|---|
| Auto Power Off | Programmierbar: Aus, 5, 10, 20 oder 30 Minuten |
| Battery | Lithium-Polymer-Akku 3,7 V, 5.400 mAh |
| Continuous Run Time | Max. 8 Stunden |
| Typical Usage | 4 Arbeitswochen |
| Allgemeine Angaben | |
|---|---|
| Dimensions [H x W x L] | 17,5 cm × 9,0 cm × 4,2 cm (6,9 Zoll × 3,5 Zoll × 1,7 Zoll) |
| Includes | FLIR MR13 Austauschbarer Temperatur- und relativer Luftfeuchtesensor, FLIR MR02 Externer Standard-Stiftsensor, Kurzanleitung, Internationales USB-Ladegerät, USB-Kabel und Tragegurt |
| Packaging Size | 55 × 31 × 32 mm |
| Weight | 400 g (14,1 oz) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Agency Approvals | CE, FCC Klasse B. RCM |
| Certification Standards | EN 61326 (EMV), EN 60825-1 Klasse 2 (Laser) |
| Drop test | 2 m (6,6 Fuß) |
| Mixing Ratio | Messbereich 0 bis 560 GPP (0,0 bis 80,0 g/kg)/Grundgenauigkeit ± 2 GPP (0,25 g/kg) |
| Operating Temperature | 0 °C bis 45 °C |
| Relative Humidity | Messbereich 10 % bis 90 %/Grundgenauigkeit 2,5 % RH |
| Storage Temperature | -20 °C bis 60 °C |
| Vapor Pressure | Messbereich 0,0 bis 12,0 kPa/Grundgenauigkeit ±0,05 kPa |
| Warranty | 10 Jahre |
