Extech PQ3450-12
1200 A Datenlogger-Leistungsanalysator-Kit

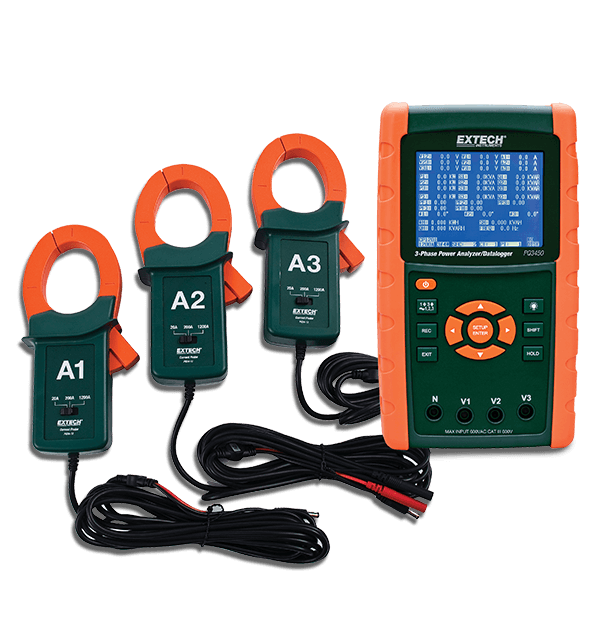

Der Extech PQ3450-12 ist ein 3-Phasen-Leistungsanalysator/Datenlogger, der bis zu 30.000 Messdatensätze im Excel-Format® auf einer herausnehmbaren SD-Speicherkarte speichern kann. Er verfügt über eine große Punktmatrix, eine integrierte Uhr und einen Kalender sowie ein hintergrundbeleuchtetes LC-Display mit benutzerfreundlichem Bildschirmmenü. Er ermöglicht eine vollständige Systemanalyse mit bis zu 35 Parametern. Das einstellbare Verhältnis von Stromwandler CT (1 bis 600) und Spannungswandler PT (1 bis 1000) ermöglicht den Einsatz in Hochleistungsverteilungssystemen. Erfassung von bis 30.000 Messwerten auf einer SD-Speicherkarte im Excel®-Format. Breiter Abtastratenbereich (2 Sekunden bis 2 Stunden). Vollständig mit 4 Spannungsleitungen mit Krokodilklemmen, drei 1200-A-Stromzangen, 8 AA-Batterien, SD-Speicherkarte, 100-240-V-Netzteil und Tasche.
Specifications
| Allgemeine technische Daten | |
|---|---|
| AC Current | 1200 A |
| AC Current Basic Accuracy | ±(0,5 % des Messwerts) |
| AC Voltage | 600,0 V |
| AC Voltage Basic Accuracy | ±(0,5 % des Messwerts) |
| Active Power | 9,999 MW |
| Active Power Basic Accuracy | ±(1,0 % des Messwerts) |
| Active Power Energy | 0,0 kWh bis 9,999 MWH |
| Active Power Energy Basic Accuracy | ±(2,0 % des Messwerts) |
| Apparent Power | 9,999 MVA |
| Apparent Power Basic Accuracy | ±(1,0 % des Messwerts) |
| Apparent Power Energy | 0,0 kVAh bis 9,999 MVAH |
| Apparent Power Energy Basic Accuracy | ±(2,0 % des Messwerts) |
| Frequency | 45 Hz bis 65 Hz |
| Frequency Basic Accuracy | ±0,1 Hz |
| Input Range | 200 mV, 300 mV, 500 mV, 1 V, 2 V, 3 V (vom Benutzer wählbar) |
| Input Range Basic Accuracy | ±(0,5 % des Messwerts) |
| Memory | 30.000 Messwerte (2 GB SD-Speicherkarte) |
| Phase | -180 ° bis +180° |
| Phase Basic Accuracy | ±1° |
| Power Factor | 0,00 bis 1,00 |
| Power Factor Basic Accuracy | ±0,04 |
| Reactive Power | 9,999 MVAR |
| Reactive Power Basic Accuracy | ±(1,0 % des Messwerts) |
| Reactive Power Energy | 0,0 kVARh bis 9,999 MVARH |
| Reactive Power Energy Basic Accuracy | ±(2,0 % des Messwerts) |
| True RMS | Ja |
| Weitere Details | |
|---|---|
| Certifications | PQ3450-12-NIST_S: CE, UL, NIST PQ3450-12_S: CE, UL |
| Dimensions | 225 × 125 × 64 mm (8,86 × 4,92 × 2,52 Zoll) |
| Power | 8 AA-Batterien (1,5 V) |
| Safety Category | CAT III – 600 V |
| Warranty | 2 Jahre |
| Weight | 1010 g |
