FLIR T1020 (Wissenschaft)
Leistungsstarke HD-Technik – vereint in einer tragbaren und ergonomischen Infrarotkamera

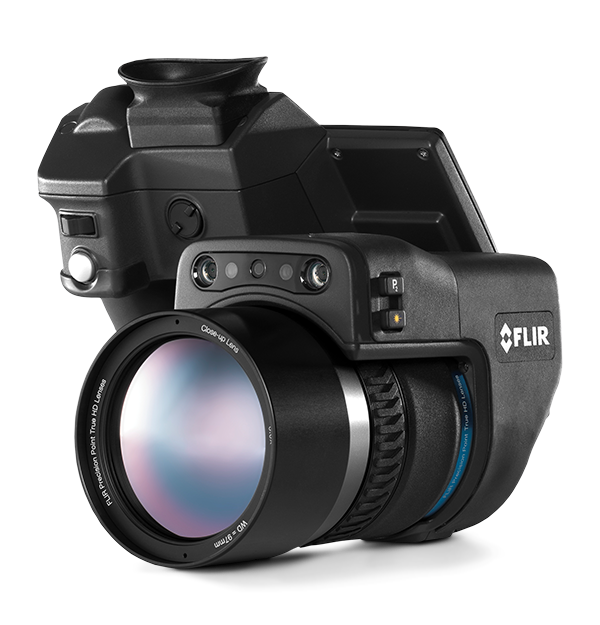

T1020 (T1K) ist eine tragbare, hochauflösende Hochgeschwindigkeits-Infrarotkamera, die Ihnen dabei hilft, atemberaubende Wärmebilder und präzise Temperaturmessungen zu erfassen, egal ob Sie im Feld oder im Labor sind. Streamen Sie verlustfreie radiologische Bilder mit bis zu 240 Hz mit Fenstern über die optionale High Speed Interface (HSI)*. In Verbindung mit einer 3×-Objektiv-Nahaufnahme messen T1K-Kameras die Temperatur auf Zielen bis zu 51 μm genau. Egal, ob Sie Ingenieur, Forscher oder Produktentwickler sind, diese batteriebetriebenen Handheld-Kameras bieten die Funktionen und Flexibilität, die Sie benötigen.
Ein besonders empfindlicher Detektor und HD-fähige Objektive liefern eindrucksvolle Wärmebilder und ermöglichen präzise berührungslose Temperaturmessungen.
Akkubetriebene tragbare Kamera – lässt sich einfach überall mit hinnehmen, wo sie gerade gebraucht wird. WLAN-Kommunikation zum einfachen Übertragen von Bildern, zur Fernsteuerung und -anzeige und zur schnellen Berichterstellung.
Streamen Sie unkomprimierte Daten auf einen PC oder nehmen Sie volldynamische radiometrische Videos direkt mit der Kamera auf.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 1024 × 768; bis zu 3,1 MP mit UltraMax |
| Detector Pitch | 17 µm |
| Spectral Range | 7,5–14 µm |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| f number | Linsenabhängig |
| Thermal Sensitivity_NETD | <20 mK bei 30 °C (86 °F) |
| Frame Rate [Full Window] | 30 Hz |
| Focus | Einpunkt oder manuell |
| Box Contents | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Bildgebung und optische Daten | |
|---|---|
| 4.3 inch Display | 800 × 480 Pixel |
| Auto orientation | Automatisches Quer- oder Hochformat |
| Automatic Image Adjustment | Standard- oder Histogramm-basiert im Bildinhalt |
| Built_in Digital Camera | 5 Mpixel mit LED-Leuchte |
| Camera size excl lens [L x W x H] | 167,2 mm × 204,5 mm × 188,3 mm (6,6 Zoll × 8,0 Zoll × 7,4 Zoll) |
| Camera software update | Mit USB-Kabel oder SD-Karte |
| Color palettes | Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava |
| Detector Pitch | 17 µm |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digital Camera | Sichtfeld passt sich an das Infrarotobjektiv an |
| Digital image enhancement | Adaptive digitale Rauschminderung |
| Digital Zoom | 1–8× kontinuierlich |
| Display Type | Kapazitiver Touchscreen |
| f number | Linsenabhängig |
| Field of view [FOV] | Linsenabhängig |
| Focal Length | 45° Objektiv: 21,2 mm (0,83 Zoll); 28° Objektiv: 36 mm (1,42 Zoll); 3× Nahaufnahmelinsen: 50 mm (2,0 Zoll); 12° Linsen: 83,4 mm (3,28 Zoll); 7° Linsen: 142 mm (5,59 Zoll) |
| Focus | Einpunkt oder manuell |
| Frame Rate [Full Window] | 30 Hz |
| Image Description | Kurzkommentar hinzufügen (wird im JPEG Exif-Tag gespeichert) |
| Image Frequency | 30 Hz |
| Image Modes | Wärmebild, MSX-Wärmebild, Bild-in-Bild, Digitalkamera |
| Infrared Image | Vollfarb-Infrarotbild |
| IR Resolution | 1024 × 768; bis zu 3,1 MP mit UltraMax |
| Laser | Aktivierung mit spezieller Taste |
| Laser Alignment | Position wird automatisch auf dem Infrarotbild angezeigt |
| Lens Identification | Automatisch |
| Manual Image Adjustment | Linear-basiert; Stufe/Bereich/max./min. lassen sich anpassen |
| Minimum IR focus distance | 1,3 m |
| Minimum IR–visual alignment distance | 1,3 m |
| MSX Resolution | 1024 × 768 Pixel |
| Multi Spectral Dynamic Imaging [MSX] | Wärmebild mit erweiterter Detailanzeige |
| Non_radiometric IR video recording | H.264 auf Speicherkarte |
| Non_radiometric IR video streaming | H.264-Video mit Wi-Fi H.264-Video mit USB |
| Optional Lenses | 7°, 12°, 28°, 45 °und 3 Nahaufnahmelinsen |
| Picture_in_Picture | Größen- und positionsverstellbarer Infrarotbereich auf dem visuellen Bild |
| Radiometric IR video recording | Radiometrische Echtzeitaufzeichnung (RTRR) auf Speicherkarte |
| Radiometric IR video streaming | Radiometrisches Echtzeitstreaming (RTRS) über USB |
| Sketch | Zeichnen Sie auf dem Thermo-/Digitalbild oder fügen Sie vordefinierte Stempel hinzu Separate PC-Software mit umfangreicher Berichterstellung |
| Spatial resolution [IFOV] | 0,47 mrad |
| Spectral Range | 7,5–14 µm |
| Thermal Sensitivity_NETD | <20 mK bei 30 °C (86 °F) |
| UltraMax | Yes |
| Video Lamp | Integrierte LED-Leuchte |
| Viewfinder | Integrierte 800 × 480 Pixel |
| Visual Image | Visuelles Vollfarbbild |
| Visual Video Recording | H.264 auf Speicherkarte |
| Visual Video Streaming | H.264-Video mit Wi-Fi H.264-Video mit USB |
| Messung und Analyse | |
|---|---|
| Area | 5 + 5 Bereiche (Felder und Kreise) mit max./min./Durchschnitt |
| Atmospheric transmission correction | Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Color alarm [isotherm] | Über/unter/Intervall |
| Difference Temperature | Temperaturunterschied zwischen Messfunktionen und der Referenztemperatur |
| Emissivity Correction | Variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| External Optics and Windows Correction | Automatisch, basiert auf der Eingabe des Transmissionsgrads der Fenster und der Temperatur |
| Measurement Corrections | Emissionsgrad, reflektierte Temperatur, relative Luftfeuchte, Lufttemperatur, Objektabstand, externe Infrarot-Fensterkompensation |
| Measurement Function Alarm | Akustischer/visueller Alarm (über/unter) bei jeder ausgewählten Messfunktion |
| Measurement Presets | Keine Messungen, Center-Spot, Hot-Spot, Cold-Spot, Benutzervoreinstellung 1, Benutzervoreinstellung 2 |
| Object Temperature Range | -40 °°C bis 2000 °°C (-40 °°F bis 3632 °°F) |
| Object temperature range Accuracy | ±1 °C (±1,8 °F) oder ±1 % bei 25 °C bei Temperaturen zwischen 5 °C und 150 °C ±2 °C (±3,6 °F) oder ±2 % des Messwerts bei 25 °C bei Temperaturen bis zu 1200 °C |
| Optics Transmission Correction | Automatisch, basiert auf Signalen von internen Sensoren |
| Profile | 1 Leitungsprofil mit max./min. Temperatur |
| Reference Temperature | Manuelle Einstellung mittels Differenztemperatur |
| Reflected apparent temperature correction | Automatisch, basiert auf der Eingabe der reflektierten Temperatur |
| Set_up Commands | Benutzerdefinierte Einstellungen festlegen, Optionen speichern, Programmierbare Taste, Optionen zurücksetzen, Kamera einrichten, WLAN, GPS und Kompass, Bluetooth, Sprache, Zeit und Einheiten, Kamerainformationen |
| Spot Meter | 10 |
| User Presets | Der Benutzer kann Messungen aus jeder beliebigen Anzahl an Spots/Feldern/Kreisen/Profilen/Dreiecken auswählen und kombinieren |
| Kommunikation und Datenspeicher | |
|---|---|
| Antenna | Intern |
| Audio | Mikrofon-Headset über Bluetooth für Sprachkommentare an Bildern |
| Bluetooth | Frequency range: 2402–2480 MHz, supports 2.1 and 4.0 |
| File Formats | Standard JPEG, Messdaten enthalten CSQ, Messdaten enthalten |
| File Formats_Visual | Standard-JPEG, automatisch verknüpft mit dem entsprechenden Wärmebild |
| Image Storage | Standard-JPEG, einschließlich Digitalbild- und Messdaten, auf Speicherkarte |
| Image Storage Mode | Gleichzeitige Speicherung von thermischen und digitalen Bildern in derselben JPEG-Datei Option zum Speichern eines digitalen Fotos als separate JPEG-Datei |
| Interfaces | USB Micro-B, Bluetooth, WLAN, HDMI |
| METERLiNK | Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK |
| METERLiNK_Bluetooth | Kommunikation mit Headset und externen Sensoren |
| SD Card | Ein Kartenslot für auswechselbare SD-Speicherkarten |
| Storage Media | Auswechselbare SD- oder SDHC-Karte. Klasse 10 oder höher empfohlen |
| Time Lapse | 15 Sekunden bis 24 Stunden |
| USB | micro-USB Typ B: Datenübertragung zum und vom PC, unkomprimiertes Farbvideo |
| USB_Standard | USB 2.0 High Speed USB Micro-B-Anschluss |
| Video Connector Type | HDMI Typ C |
| Video Out | HDMI 640 × 480 HDMI 1280 × 720 DVI 640 × 480 DVI 800 × 600 |
| WiFi | Standard: 802.11 b/g/n Frequenzbereich: Max. Ausgangsleistung: 15 dBm, 241–22462 MHz |
| Allgemeine Angaben | |
|---|---|
| Box Contents | Infrarotkamera mit Objektiv, Akkus (2 Stk.), Akkuladegerät, HDMI-auf-HDMI-Kabel, Hartschalen-Schutzkoffer, große Augenmuschel, Objektivdeckel, Tragegurt, Netzteil (inkl. Mehrfachstecker), USB-Kabel (Standard-A auf Micro-B), Kalibrierungszertifikat, FLIR Tools+ Lizenzkarte, Benutzerdokumentation auf CD-ROM und in gedruckter Form, Bluetooth-Headset, SD-Speicherkarte |
| Compass | Kameraausrichtung wird jedem Bild automatisch hinzugefügt |
| Housing material | Magnesium |
| Weight | 2,1 kg |
| Benutzeroberfläche | |
|---|---|
| Display | Integrierter Touchscreen, 4,3"-LCD mit breitem Bildschirm, 800 × 480 Pixel |
| Text | Tabelle hinzufügen, zwischen vorkonfigurierten Vorlagen auswählen |
| Touch Screen | Ja |
| Voice | 60 Sek. (über Bluetooth), wird zusammen mit dem Bild gespeichert |
| Stromversorgung | |
|---|---|
| Battery operating time | >2,5 Stunden bei 25 °C (68 °F) und typischer Nutzung |
| Battery Type | Li-Ion-Akku |
| Charging system | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem Kfz) oder Ladegerät mit 2 Ladeeinschüben |
| Charging Temperature | 0 °C bis 45 °C (32 °F bis 113 °F), mit Ausnahme des koreanischen Marktes: 10 °°C bis 45 °°C (50 °°F bis 113 °°F) |
| Charging Time | 2,5 h bis 90 % Kapazität, Ladestatus wird von LEDs angezeigt |
| External Power Operation | Wechselstromadapter 90–260 V AC, 50/60 Hz oder 12 V von einem Fahrzeug (Kabel mit Standardstecker, optional) |
| Power Management | Automatische Ausschaltfunktion, vom Benutzer zwischen 5 Minuten, 20 Minuten und keiner automatischen Ausschaltung konfigurierbar |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| EMC | ETSI EN 301 489-1 (Radio) ETSI EN 301 489-17 EN 61000-6-2 (Immunität) EN 61000-6-3 (Emission) FCC 47 CFR Teil 15 Klasse B (Emission) ICES-003 |
| Encapsulation | IP 54 (IEC 60529) |
| Ergonomics | Der Sucher und der 120° drehbare optische Block ermöglichen es Ihnen, die Kamera in mehrere Richtungen zu richten und gleichzeitig eine bequeme Position beizubehalten |
| Humidity [operating and storage] | IEC 60068-2-30 / 24 Stunden, 95 % relative Luftfeuchtigkeit, 25–40 °C (77–104 °F) / 2 Zyklen |
| Laser Classification | Klasse 2 |
| Laser Type | Halbleiter-AlGaInP-Diodenlaser, 1 mW, 635 nm (rot) |
| Operating Temperature Range | –15 °C bis 50 °C |
| Radio Spectrum | ETSI EN 300 328 FCC Teil 15.247 RSS-247 Ausgabe 2 |
| Safety | EN/UL/CSA/PSE 60950-1 |
| Shock | 25 g (IEC 60068-2-29) |
| Storage Temperature Range | –40 bis +70 °C (–40 bis 158 °F) |
| Tripod Mounting | UNC ¼″-20 ¼"-20 |
| Vibration | 2 g (IEC 60068-2-6) |
