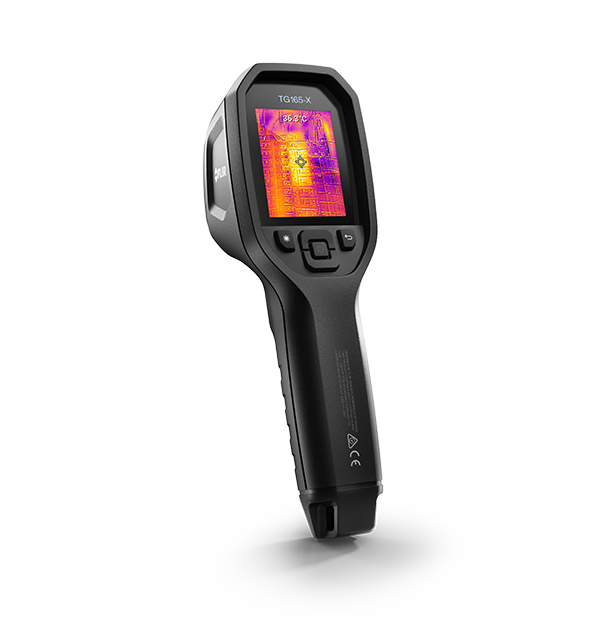

Mit dem Flir TG165-X können Sie die heißen und kalten Stellen visualisieren, die auf elektrische Fehler, mechanische Ausfälle oder Luft- und Wasserlecks hinweisen können. Dieses multifunktionale, kontaktlose Mess- und Anzeigegerät zeigt Temperaturanomalien auf dem Bildschirm an und ermöglicht Ihnen so eine effiziente Inspektion und eine schnellere Lokalisierung von Problemquellen als mit einem Einzelpunkt-IR-Pyrometer. Dank der patentierten MSX-Bildverbesserung von Flir, die vollständige Wärmebilder mit visuellen Details ergänzt, können Sie Komponenten deutlich erkennen und sogar Etiketten lesen. Mit dem Fadenkreuz-Laser nehmen Sie bei der Messung immer die richtige Komponente ins Visier und dank der benutzerfreundlichen Knöpfe und Einstellungen können Sie den Job schnell und stressfrei abschließen. Mit seinem internen Speicher für bis zu 50.000 Bilder und einem wiederaufladbaren Lithium-Ionen-Akku ist der Flir TG165-X sofort einsatzbereit.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 80 × 60 Pixel |
| Thermal Sensitivity_NETD | < 70 mK |
| Accuracy | 50 °C bis 100 °C (122 °F bis 212 °F), Genauigkeit ±1,5 °C (±3 °F); 0 °C bis 50 °C (32 °F bis 122 °F) und 100 °C bis 300 °C (212 °F bis 572 °F), Genauigkeit ±2,5 °C (±5 °F); -25 °C bis 0 °C (-13 °F bis 32 °F), Genauigkeit ±3 °C (±7 °F)" |
| Field of view [FOV] | 71° × 56°, passt sich an das IR-Objektiv an |
| Image Modes | MSX® (Multi Spectral Dynamic Imaging), visuell |
| Storage Media | eMMC 4 GB |
| Bildgebung und optische Daten | |
|---|---|
| Camera software update | Mit USB-Kabel oder SD-Karte |
| Color palettes | Iron, Rainbow, Whitehot, Blackhot, Arctic, Lava |
| Detector Pitch | 17 µm |
| Digital image enhancement | Nein |
| Display resolution | 320 × 240 Pixel |
| Field of View | 71° × 56°, passt sich jeweils dem IR-Objektiv an |
| Field of view [FOV] | 71° × 56°, passt sich an das IR-Objektiv an |
| Focal Plane Array [FPA]_Spectral range | Ungekühlter Mikrobolometer/7,5 – 14 µm |
| Focus | Fest installiert |
| Gallery | Ja |
| Image Frequency | 8,7 Hz |
| Image Modes | MSX® (Multi Spectral Dynamic Imaging), visuell |
| IR Resolution | 80 × 60 Pixel |
| Laser | Klasse 1 |
| Minimum Focus Distance | 0,3 m (0,98 ft) |
| Minimum Measurement Distance | 0,26 m (0,85 ft) |
| Resolution | 2 MP (1600 × 1200 Pixel) |
| Thermal Sensitivity_NETD | < 70 mK |
| Messung und Analyse | |
|---|---|
| Accuracy | 50 °C bis 100 °C (122 °F bis 212 °F), Genauigkeit ±1,5 °C (±3 °F); 0 °C bis 50 °C (32 °F bis 122 °F) und 100 °C bis 300 °C (212 °F bis 572 °F), Genauigkeit ±2,5 °C (±5 °F); -25 °C bis 0 °C (-13 °F bis 32 °F), Genauigkeit ±3 °C (±7 °F)" |
| Distance to Spot Ratio [D:S] | 24:1 |
| Emissivity Correction | Ja: 4 voreingestellte Stufen, individuell von 0,1 bis 0,99 einstellbar |
| Object Temperature Range | -25 °C bis 300 °C (-13 °F bis 572 °F) |
| Set_up Commands | Lokale Anpassung von Maßeinheiten, Sprache, Uhrzeit- und Datumsformat; Bildschirmhelligkeit (hoch, mittel, niedrig); Galerie, Löschen von Bildern |
| Spot Meter | Center-Spot (Mitte) ein/aus |
| Benutzeroberfläche | |
|---|---|
| Display Technology | TFT |
| Languages | Tschechisch, Dänisch, Niederländisch, Englisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Chinesisch (vereinfacht), Spanisch, Schwedisch, Chinesisch (traditionell), Türkisch |
| Kommunikation und Datenspeicher | |
|---|---|
| Image File Format | JPEG mit Punkttemperatur als Metatag |
| Image Storage Capacity | 50.000 Bilder |
| Interfaces | USB 2.0 |
| Storage Media | eMMC 4 GB |
| USB | USB Typ C: Datenübertragung/Stromversorgung |
| USB_Standard | USB Typ C Hochgeschwindigkeit: Datenübertragung/Stromversorgung |
| Stromversorgung | |
|---|---|
| Battery charge life | Min. 30 Tage |
| Battery operating time | 5 Stunden Scannen (mittlere LCM-Helligkeit), 4,5 Stunden bei eingeschaltetem Laser (mittlere LCM-Helligkeit) |
| Battery Type | Aufladbarer Li-Ion-Akku |
| Battery voltage | 3,7 V |
| Charging system | Akku wird in der Kamera aufgeladen |
| Charging Temperature | 0 °C bis 45 °C (32 °F bis 113 °F) |
| Charging Time | 4 Stunden bis 90 %, 6 Stunden bis 100 % |
| Power Management | Einstellbar: aus, 5 Minuten, 15 Minuten, 30 Minuten |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Drop | Konzipiert für 2 m (6,56 ft) |
| EMC | EN 61000-6-3/EN 61000-6-2/FCC 47 CFR Teil 15 Klasse B |
| Encapsulation | IP54 (IEC60529) |
| Humidity [operating and storage] | 0–90 % relative Luftfeuchtigkeit (0 °C bis 37 °C (32 °F bis 98,6 °F)); 0–65 % relative Luftfeuchtigkeit (37 °C bis 45 °C (98,6 °F bis 113 °F)); 0–45 % relative Luftfeuchtigkeit (45 °C bis 55 °C (113 °F bis 131 °F)) |
| Magnetic fields | EN 61000-4-8 Klasse 3 |
| Operating Temperature Range | -10 °C bis 45 °C (14 °F bis 113 °F) |
| Radio Spectrum | ETSI EN 300 328/FCC Teil 15.249/RSS-247 Ausgabe 2/EN 301 489-1:2011/EN 301 489-17:2009 |
| Safety | CE/CB/EN61010/UL |
| Shock | 25 g (IEC 60068-2-27) |
| Storage Temperature Range | -30 °C bis 55 °C (-22 °F bis 131 °F) |
| Tripod Mounting | UNC ¼″-20 |
| Vibration | 2 g (IEC 60068-2-6) |
| Allgemeine Angaben | |
|---|---|
| Flashlight | LED ein/aus |
| Form Factor | Pistol |
| Laser Pointer | Zeigt die Größe des Messbereichs |
| Light Output | 100 Lumen |
| Size [L × W × H] | 210 × 64 × 81 mm (8,3 × 2,5 × 3,2 Zoll) |
| Weight [battery included] | 0,394 g (13,9 oz.) |
