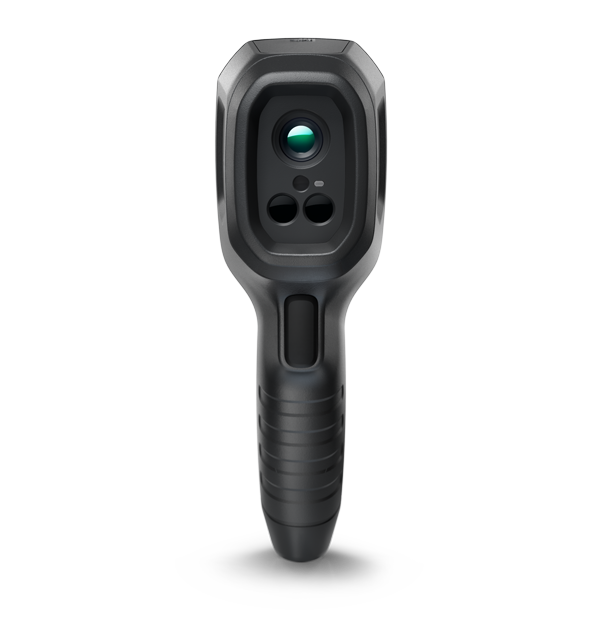

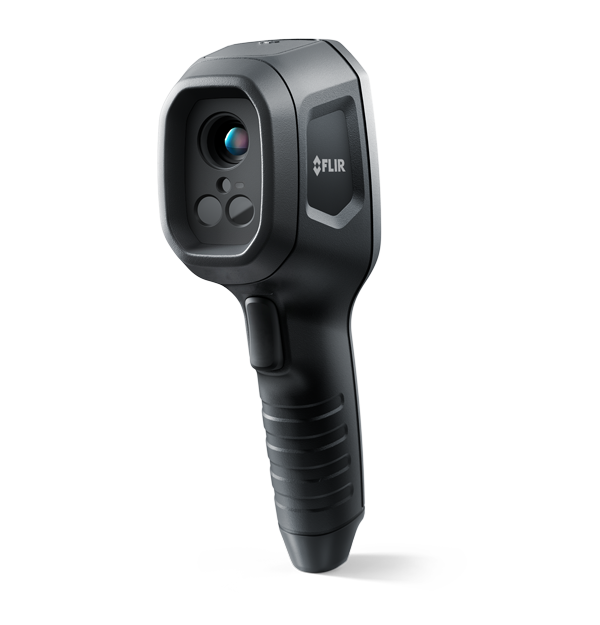

Rührwerk TG268
24:1 Spot-Infrarot-Wärmebildkamera mit Bullseye-Laser und Typ-K-Thermoelement
- Asset Reliability
- Building Diagnostics & Indoor Air Quality
- Electrical Inspection
- Liquid Leak Detection
Der Flir TG268 geht über die Grenzen von IR-Einzelpunktthermometern hinaus, um sowohl die heißen als auch die kalten Stellen zu sehen und zu bewerten, die auf schwerwiegende Probleme hinweisen können. Diese fortschrittliche Thermokamera mit einem brillanten 2,4-Zoll-Bildschirm ist ideal für kommerzielle Elektro-, Anlagenwartungs-, Automobil- und HLK-Anwendungen und reduziert die Diagnosezeit bei gleichzeitiger Vereinfachung der Reparatur- und Wartungsberichte. Die patentierte Verbesserung von Flir MSX® (Multi-Spectral Dynamic Imaging) verbessert die Bildklarheit, indem visuelle Szenendetails auf vollen Wärmebildern geprägt werden. Dank der Superauflösung können Sie Bilder von 160 × 120 auf 320 × 240 hochskalieren, um herausragende Details zu erhalten, die Ihnen helfen, potenzielle Fehler genau zu beheben und Reparaturen zu beheben. Dann kannst du mit der Flir Meterlink®-App schnell und effizient Lesungen erfassen und vergleichen, Bilder und Videos analysieren und teilen sowie Berichte erstellen und sie einfach mit deinem Team teilen.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 Superauflösung 320 × 240 |
| Thermal Sensitivity_NETD | < 70 mK |
| Accuracy | ±2,5 % oder 2,5 °C (6 °F) bei 0 °C bis 50 °C (33 °F bis 122 °F) und 100 °C bis 400 °C (213 °F bis 752 °F) ±3 % oder 3 °C (7 °F) bei -25 °C bis 0 °C (-13 °F bis 32 °F |
| Field of view [FOV] | 57° × 44° |
| Image Modes | MSX® (Multi Spectral Dynamic Imaging) Visuell mit Temperaturmesswert |
| Display | 320 × 240, 2,4-Zoll-Farb-LCD |
| Storage Media | eMMC 4 GB |
| Bildgebung und optische Daten | |
|---|---|
| Built_in Digital Camera | Ja |
| Color palettes | Iron, Rainbow, White hot, Black hot, Arctic, Lava |
| Detector Pitch | 12 µm |
| Detector Type | Focal Plane Array (FPA), ungekühlter Mikrobolometer |
| Digital image enhancement | Ja |
| Field of view [FOV] | 57° × 44° |
| Focus | Fokussierfrei |
| Image Frequency | 8,7 Hz |
| Image Modes | MSX® (Multi Spectral Dynamic Imaging) Visuell mit Temperaturmesswert |
| IR Resolution | 160 × 120 Superauflösung 320 × 240 |
| Laser | Laser der Klasse 1 zeigt den Temperaturmessbereich beim Betätigen der entsprechende Taste an. |
| Minimum Focus Distance | 30 cm (0,98 Fuß) |
| Minimum Measurement Distance | 26 cm (0,85 Fuß) |
| Non_radiometric IR video recording | Ja |
| Spectral Range | 7,5–14 µm |
| Thermal Sensitivity_NETD | < 70 mK |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2,5 % oder 2,5 °C (6 °F) bei 0 °C bis 50 °C (33 °F bis 122 °F) und 100 °C bis 400 °C (213 °F bis 752 °F) ±3 % oder 3 °C (7 °F) bei -25 °C bis 0 °C (-13 °F bis 32 °F |
| Camera size [L x W x H] | 210 × 64 × 81 mm×× (8,3 2,5 3,2 Zoll) |
| Camera weight incl battery | 394 g (13,9 Pfund) |
| Center spot | Ja |
| Measurement Option | Berührungslose Oberfläche/Kontakt mit Typ-K |
| Object Temperature Range | −25 °°C bis 400 °°C (−13 °°F bis 752 °°F) |
| Benutzeroberfläche | |
|---|---|
| Display | 320 × 240, 2,4-Zoll-Farb-LCD |
| Kommunikation und Datenspeicher | |
|---|---|
| Image Storage Capacity | 8 GB |
| Interfaces | USB 2.0, Bluetooth |
| Memory Type | Intern |
| METERLiNK | Ja |
| Saved image format | JPEG mit Punkttemperaturdaten |
| Storage Media | eMMC 4 GB |
| Time Lapse | Ja |
| USB | USB Typ C: Datenübertragung/Stromversorgung |
| USB_Standard | USB 2.0 High Speed |
| Stromversorgung | |
|---|---|
| Battery operating time | 5 Stunden Dauerscannen, 4,5 Stunden bei eingeschaltetem Laser |
| Battery Type | Li-Ion-Akku |
| Battery voltage | 3,7 V |
| Charging system | Akku wird in der Kamera aufgeladen |
| Charging Temperature | 0–45 °C (32–113°F) |
| Charging Time | 3 Stunden bis 90 %, 4 Stunden bis 100 % |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Certifications | CE, CB, RCM, IEC60825-1, FDA, UL, CEC, NRCan |
| Drop test | Konzipiert für 2 m (6,6 Fuß) |
| EMC | EN 61000-6-3 EN 61000-6-2 FCC 47 CFR Teil 15 Klasse B |
| Encapsulation | IP 54 (IEC60529) |
| Humidity [operating and storage] | 0–90 % RH (0–37°C (32–98,6°F)), 0–65 % RH (37–45°C (98,6–113°F)), 0–45 % RH (45–55°C (113–131°F)) |
| Operating Temperature Range | –10°C bis +45°C (14°F bis 113°F) |
| Radio Spectrum | ETSI EN 300 328 FCC Teil 15.249 RSS-247 Ausgabe 2 EN 301 489-1:2011 EN 301 489-17:2009 |
| Safety | CE/CB/EN61010/UL |
| Shock | 25 g (IEC 60068-2-27) |
| Storage Temperature Range | −30°C bis +55°C (−22°F bis +131°F) |
| Tripod Mounting | 1/4″-20 an der Griffunterseite |
| Vibration | 2 g (IEC 60068-2-6) |
| Warranty | FLIR 2-10-Garantie |
| Allgemeine Angaben | |
|---|---|
| Form Factor | Pistol |
| Package Includes | TG268 Handgelenk-Trageband Tasche USB-Kabel Typ C Typ-K-Thermoelement Gedruckte Dokumentation |
