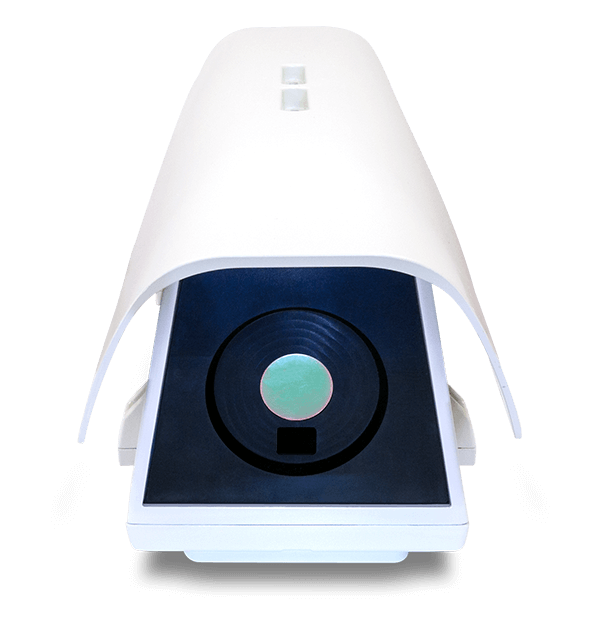

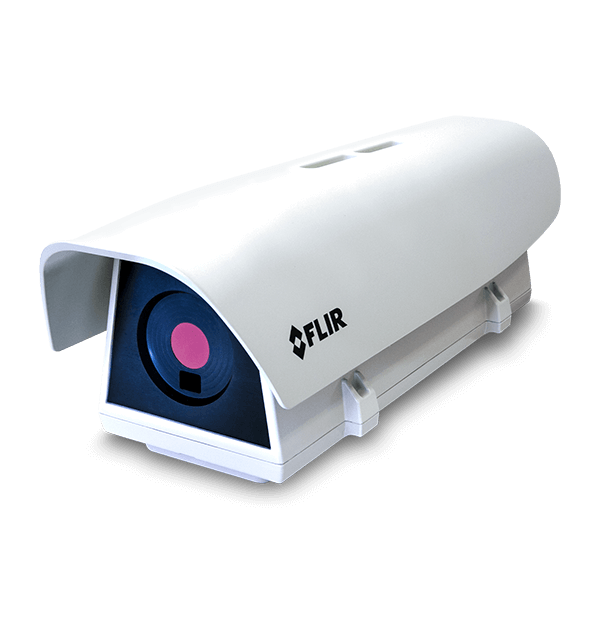

Sensor inteligente avanzado FLIR A500f/A700f
Cámaras termográficas de montaje fijo para la supervisión de las condiciones y la detección temprana de incendios
Product Variations
Las cámaras de sensor inteligente FLIR A500f y A700f son ideales para usuarios que requieren análisis incorporado en la cámara y capacidades de alarma para monitorización de situaciones y aplicaciones de detección temprana de incendios. Estas cámaras pueden ayudar a las empresas a proteger los activos, mejorar la seguridad, maximizar el tiempo de actividad y minimizar los costes de mantenimiento. Las cámaras FLIR A500f/A700f, con una carcasa protectora diseñada para soportar condiciones ambientales adversas, combinan imágenes térmicas inigualables con informática en el borde e Internet de las cosas industrial (IIoT) para simplificar la inclusión en redes nuevas o existentes. Para las integraciones de VMS, los flujos térmicos y visibles se pueden ver de forma independiente o simultánea. Las cámaras pueden incorporarse fácilmente, configurarse y funcionar en sistemas HMI/SCADA, ofreciendo a los proveedores de soluciones para sistemas automatizados una remarcable ventaja.
La carcasa protectora puede soportar temperaturas entre -30 °C y 50 °C, lo que proporciona un alto nivel de protección contra condiciones ambientales difíciles y robo.
Las múltiples opciones de comunicación y control permiten una fácil integración en soluciones de seguridad estándar e IiOT, como HMI/SCADA, ONVIF, Modbus, MQTT y protocolo API REST.
Con una resolución térmica de hasta 640 x 480, enfoque remoto del motor, tecnología FSX® (mejora flexible de la escena) y tres campos de visión, las cámaras A500f/A700f proporcionan mediciones fiables en todo momento.
Especificaciones
| Highlighted | |
|---|---|
| Entrada/salida digital, tipo de conector | Bloque de terminales dentro de la carcasa |
| Entradas digitales | 2x optoaislada, Vin (bajo) = 0–1,5 V, Vin (alto) = 3–25 V |
| Salida digital, propósito | • Como una función de alarma; salida a dispositivo externo• Falla (NC) |
| Salidas digitales | 3x optoaislada, 0–48 VCC, máx. 350 mA; relevador óptico de estado sólido; 1x dedicado como salida de falla (NC) |
| Codificado | Transmisión de video: Transmisión radiométrica H.264, MPEG4 o MJPEG: JPEG-LS comprimido; radiométrico FLIR |
| Interfaz Ethernet | Cableado |
| EMC | EN50130-4, EN61000-6-3, EN55022 Clase B, parte de FCC. 15 Clase B |
| Montaje | Se compran por separado; adaptadores para poste y pared disponibles |
| Número F | 14°: 1,5 24°: 1.3 42°: 1.1 80°: 1.3 |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura para una temperatura ambiente de 15 °C a 35 °C (59 °F a 95 °F) y una temperatura del objeto de más de 0 °C (32 °F) |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital y temperatura interna de la cámara |
| Salida de alarma | • • Correo electrónico de salida digital (SMTP) (push) Transferencia de • archivos • Ethernet/IP (FTP) (push) Servidor • Modbus TCP (pull) • MQTT (push) • Consulta sobre RESTful API (pull) • Almacenar imagen o vídeo |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af Clase 3 |
| Almacenamiento de imágenes | Graba hasta 100 JPEG radiométricos de FLIR; almacenamiento como una función de: alarma, programación o interacción con el usuario (cámara web) |
| Codificado | Transmisión de video: Transmisión radiométrica H.264, MPEG4 o MJPEG: JPEG-LS comprimido; radiométrico FLIR |
| Comunicación Ethernet | Patente de FLIR basada en la montura TCP/IP |
| Entrada digital, propósito | NUC, desactivación de NUC, alarma |
| Entrada/salida digital, tipo de conector | Bloque de terminales dentro de la carcasa |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2x optoaislada, Vin (bajo) = 0–1,5 V, Vin (alto) = 3–25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultado, imagen y alimentación |
| Interfaz Ethernet | Cableado |
| Multicast | Sí |
| Protocolos de Ethernet | • EtherNet/IP• IEEE 1588• Modbus TCP• MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, SFTP (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | Conector macho código A M8 directamente en la cámara, dentro de la carcasa |
| Salida digital, propósito | • Como una función de alarma; salida a dispositivo externo• Falla (NC) |
| Salidas digitales | 3x optoaislada, 0–48 VCC, máx. 350 mA; relevador óptico de estado sólido; 1x dedicado como salida de falla (NC) |
| Tipo de conector Ethernet | Puerto RJ45 con clasificación IP67 |
| Tipo de Ethernet | 10/100Base-T |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 14°: 14° × 10° 24°: 24° × 18° 42°: 42° × 32° 80°: 80 × 63° × 63° |
| Constante de tiempo del detector | A500f: Típico 10 ms A700f: Típico 7 ms |
| Distancia focal mínima | 14°: 1,0 m (3,28 pies) 24°: 0,15 m (0,49 pies) 42°: 0,15 m (0,49 pies) 80°: 0,1 m (3,9 pulgadas) |
| Enfoque | Enfoque motorizado, manual y automático bajo comando (método de contraste de escena) |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Identificación de la lente | Automático |
| Lectura | Resultados de las mediciones: • Servidor Ethernet/IP • Modbus TCP (pull) cliente • Modbus TCP (push) • MQTT (push) • REST API (GET/POST) • Mediciones e imagen fija ( JPEG radiométrico, visual 640 × 480, visual 1280 × 960) Interfaz • web |
| Longitud focal | 14°: 29 mm 24°: 17 mm 42°: 10 mm 80°: 5 mm (0,19") |
| Matriz de plano focal (FPA) | Microbolómetro sin enfriamiento |
| Mejora de contraste | FSX®/Ecualización de histogramas (solo IR) |
| MSX | 14°, 24° Sí, 42°: Sí 80°: N/C |
| Número F | 14°: 1,5 24°: 1.3 42°: 1.1 80°: 1.3 |
| Paso del detector | A500f: 17 µm A700f: 12 µm |
| Rango espectral | 7.5–14 µm |
| Resolución de IR | A500f: 464 × 348 A700f: 640 × 480 |
| Resolución de transmisión | A500f-14°, A500f-24°, A500f-42°: Transmisión de vídeo 0: 640 × 480 píxeles Transmisión de vídeo 1: 1280 × 960 píxeles Transmisión radiométrica: 464 × 348 píxeles A500f-80°: Transmisión de vídeo 0: 640 × 480 píxeles Transmisión radiométrica: 464 × 348 píxeles A700f-14°, A700f-24°, A700f-42°: Transmisión de vídeo 0: 640 × 480 píxeles Transmisión de vídeo 1: 1280 × 960 píxeles Transmisión radiométrica: 640 × 480 píxeles A700f-80°: Transmisión de vídeo 0: 640 × 480 píxeles Transmisión radiométrica: 640 × 480 píxeles |
| Resolución espacial (IFOV) | Depende de la resolución IR de la cámara: 320 × 240 píxeles: 5,2 mrad/píxel 464 × 348 píxeles: 3,6 mrad/píxel 640 × 480 píxeles: 2,6 mrad/píxel |
| Resolución visual | 1280 × 960 |
| Superposición | Con/ sin |
| Transmisión de vídeo IR radiométrico | Protocolo RTSP para SDK Atlas de FLIR |
| Transmisión múltiple | Sí |
| Vídeo Transmisión | Protocolo RTSP |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros de objeto globales; parámetros locales según función de análisis |
| Corrección de transmisión atmosférica | Basada en las entradas de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | Posición y valor de temperatura máx./mín. mostrados dentro de la caja |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital y temperatura interna de la cámara |
| Herramientas de medición | 10 medidores puntuales, 10 cuadros o polígonos de máscara, 3 deltas (diferencia de cualquier valor/referencia/bloqueo externo), 2 isotermas (por encima/por debajo/intervalo), 2 coberturas isográficas, 1 temperatura de referencia, 2 líneas, 1 polilínea Máximo de 12 funciones de medición al mismo tiempo. |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura para una temperatura ambiente de 15 °C a 35 °C (59 °F a 95 °F) y una temperatura del objeto de más de 0 °C (32 °F) |
| Rango de temperatura del objeto | -30 °C a 50 °C (-22 °F a 122 °F) |
| Salida de alarma | • • Correo electrónico de salida digital (SMTP) (push) Transferencia de • archivos • Ethernet/IP (FTP) (push) Servidor • Modbus TCP (pull) • MQTT (push) • Consulta sobre RESTful API (pull) • Almacenar imagen o vídeo |
| Valores preestablecidos de medición | Sí |
| General | |
|---|---|
| Material de la carcasa | Carcasa de aluminio, parasol en ABS |
| Tamaño (L. × An. × Al.) | 51,5×17,7×22,9 cm (20,28×6,97×9,02 in) |
| Características medioambientales y certificaciones | |
|---|---|
| Conformidad con ONVIF | Sí. Perfil S de ONVIF |
| EMC | EN50130-4, EN61000-6-3, EN55022 Clase B, parte de FCC. 15 Clase B |
| Montaje | Se compran por separado; adaptadores para poste y pared disponibles |
| Protección | IP67 |
| Rango de temperatura operativa | -30 °C a 50 °C (-22 °F a 122 °F) |
| Alimentación | |
|---|---|
| Consumo de energía | PoE de 30 W, PoE+, tipo 2. IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
Accessories
- Adaptador de poste A500f/<\/special>A700f Ø<\/special> 210 mm, máx. 225 mm (T911917ACC)
- Adaptador de montaje en esquina A500f/<\/special>A700f (T911918ACC)
- A500f/<\/special>Soporte de montaje de pared A700f (T911916ACC)
- A500f/<\/special>A700f Placa de soporte de refuerzo para paredes rugosas, irregulares o débiles (T911920ACC)
- Adaptador de poste A500f/<\/special>A700f Ø<\/special> 65 mm, máx. 140 mm (T911919ACC)
