Flir DM266
Multímetro compacto de imágenes térmicas con Meterlink®

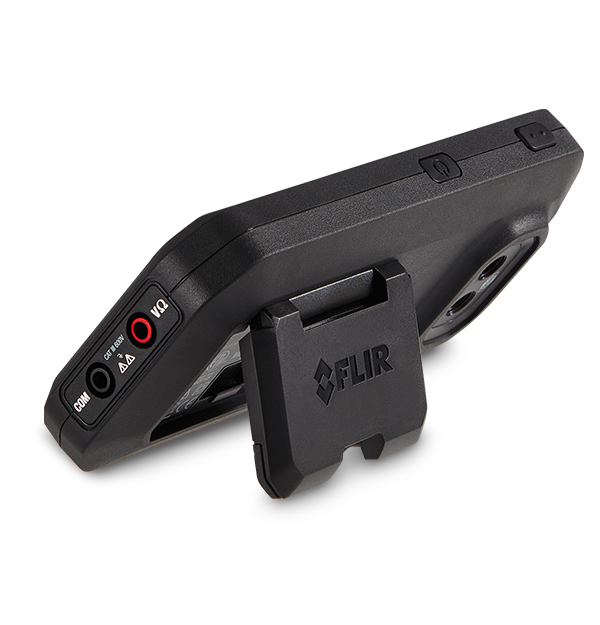

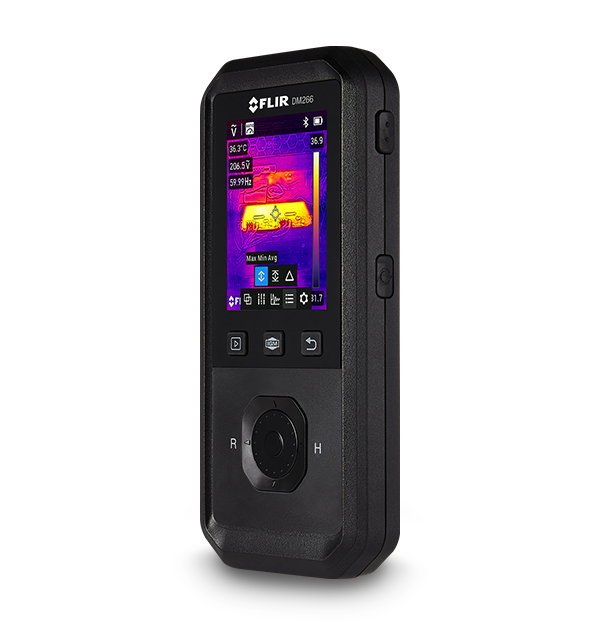

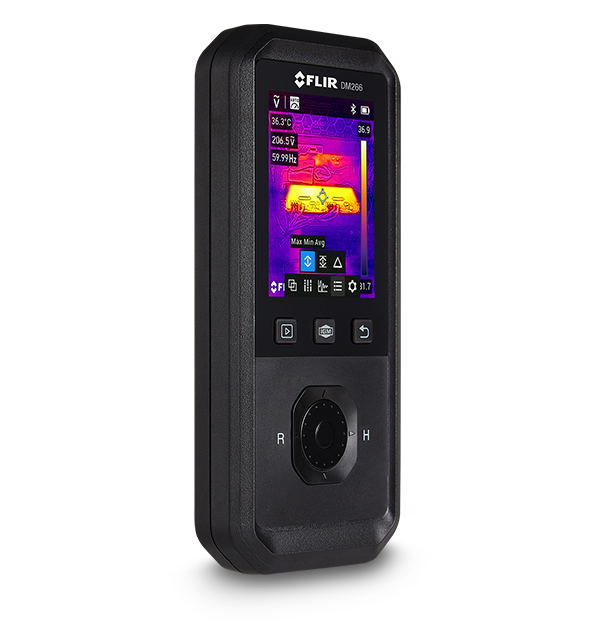

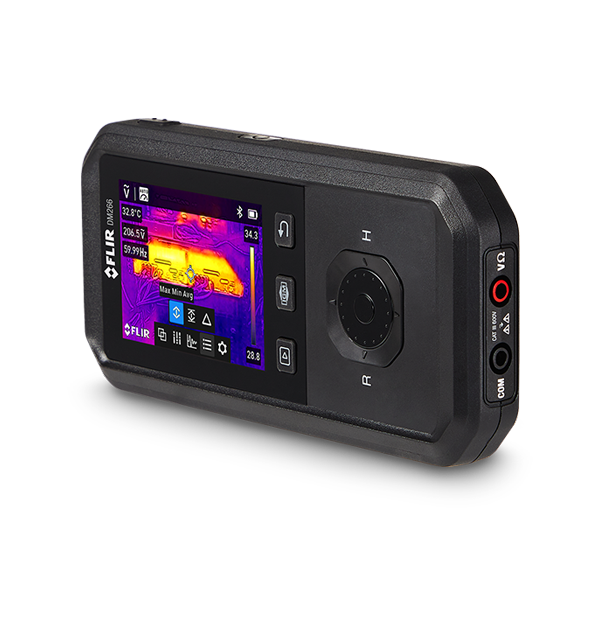

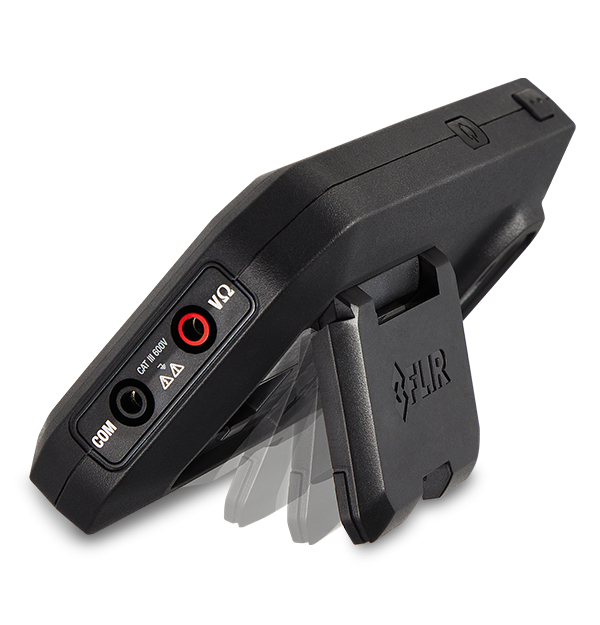

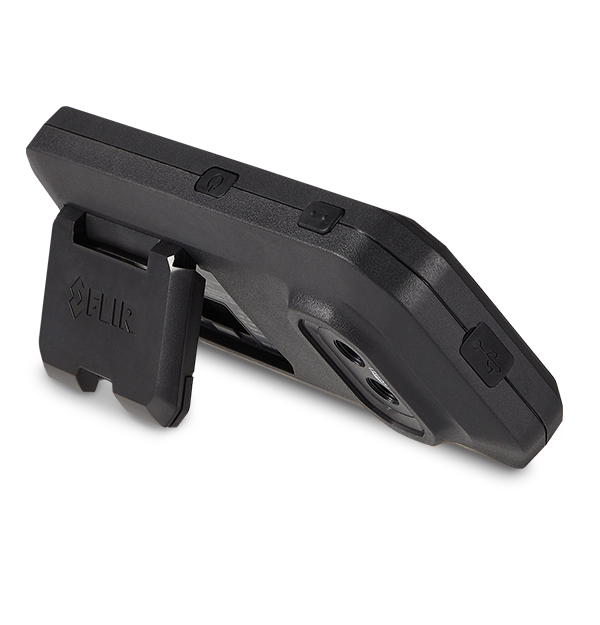

Flir DM266 es un multímetro RMS verdadero compacto e intuitivo con medición guiada por infrarrojos (Infrared Guided Measurement, IGM™) para identificar problemas eléctricos de manera rápida y segura. Su mejora MSX® (Imágenes dinámicas multiespectrales) combina detalles visibles con imágenes térmicas para un diagnóstico más claro y rápido. Diseñado para la portabilidad, admite capacidad segura de carga y uso para un funcionamiento continuo. Un control remoto conectado a los cables de prueba le permite capturar simultáneamente las mediciones y las escenas de inspección, ideal para espacios reducidos y operación con una sola mano. El soporte de inclinación integrado con montaje magnético permite el trabajo manos libres. La superresolución aumenta las imágenes térmicas de 160 × 120 a 320 × 240 para obtener detalles superiores. Con la aplicación Meterlink®, puede capturar lecturas, revisar imágenes y videos, y generar informes directamente desde su dispositivo móvil.
Especificaciones
| Resaltado | |
|---|---|
| Resolución de IR | 160 × 120 (resolución nativa) 320 × 240 (súper resolución) |
| Tamaño de la pantalla | 3.2 in IPS LCD |
| Recuento de pantalla | 6000 |
| Conectividad | Bluetooth BLE |
| Categoría de seguridad | IEC 61010-1 GATO III-600 V |
| Generación de imágenes y óptica | |
|---|---|
| Detector de generación de imágenes | Microbolómetro Flir Lepton® |
| Enfoque | Fija |
| FOV (An. × Al.) | 57° × 44° |
| Modos de imagen | MSX® térmico (imágenes dinámicas multiespectrales), cámara térmica únicamente, cámara digital únicamente |
| Paletas de imágenes térmicas | Hierro, Rainbow, Arctic, blanco caliente y Black Hot |
| Resolución de IR | 160 × 120 (resolución nativa) 320 × 240 (súper resolución) |
| Resolución visual | 2 MP (1600 × 1200 píxeles) |
| Respuesta espectral | 8 µm a 14 µm |
| Sensibilidad | 130 mK |
| Tamaño de la pantalla | 3.2 in IPS LCD |
| Medición y análisis | |
|---|---|
| Capacitancia | Rango: 10 mF/ 1000 nF, 10.00 μF, 100.0 μF, 1000 μF, ±(2.0 % + 2 dígitos) 10.00 mF, ±(3.0 % + 5 dígitos) |
| Clasificación de categoría | CAT III-600 V |
| Comprobación de continuidad | |
| Frecuencia | 9 Hz |
| Frecuencia de medición | 3 muestras por segundo |
| Frecuencímetro | Rango: 1 kHZ / Precisión ±(0.1 % + 2 dígitos) |
| Precisión de temperatura | ±3 °C (5.4 °F) o ±3 % de la lectura; lo que sea mayor |
| Prueba de diodos | Rango: 3 V / Precisión ±(0.9 % + 3 dígitos) |
| Rango de temperatura | 10 °C a 300 °C (14 °F a 572 °F) |
| Recuento de pantalla | 6000 |
| Resistencia | Rango: 60 Mohm / 600.0 Ω, 6.000 KΩ, 60.00 KΩ, 600.00 KΩ, 60.00 MΩ, 6.000 MΩ,± (1.0 % + 2 dígitos) 60.00 MΩ, ± (1.0 % + 5 dígitos) |
| RMS real | Sí |
| Voltaje CA con VFD | Rango: 600 V CA / Precisión ±(1.0 % + 3 dígitos) a 45 Hz a 65 Hz |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento de datos | Hasta 40,000 imágenes |
| Conectividad | Bluetooth BLE |
| Formato de archivo de imagen | JPEG |
| Memoria | 40,000 lecturas por juego |
| Protocolo de comunicación | Meterlink |
| Rango máximo de Bluetooth | 10 m (32 ft) |
| Registro de datos | 1 a 100 segundos (intervalo configurable) |
| Alimentación | |
|---|---|
| Apagado automático | Para el dispositivo: Opciones: Apagado, 2, 5 o 10 minutos solo para luz de trabajo: Opciones: Apagado, 5, 15 o 30 minutos |
| Batería | LiPo recargable de 3.7 V, 2950 mAh |
| Duración de la batería | Hasta 12 horas en modo IGM con brillo de pantalla configurado en brillo medio Hasta 16 horas en modo multímetro configurado en medio |
| Voltios CA/CC | Rango: 600 V/Precisión 600.0 mV, 6.000 V, 60.00 V ±(0.3 % + 2 dígitos) 600.0 V ±(0.5 % + 5 dígitos) |
| General | |
|---|---|
| Contenido de la caja | 1 multímetro compacto DM266 IGM 1 juego de cables de prueba CAT IV-600 V 1 cable USB tipo A a C 1 estuche de transporte blando 1 guía de inicio rápido 1 control remoto TA93 1 batería de moneda CR1220 |
| Peso | 299 g (10.54 oz) |
| Tamaño (L. × An. × Al.) | 168 × 87 × 31 mm (6.5 × 3.4 × 1.2 in) |
| Características medioambientales y certificaciones | |
|---|---|
| Ajustes de emisividad | 0.10 a 1.00 (el valor predeterminado es 0.95); seleccione entre tres preajustes o configure manualmente |
| Categoría de seguridad | IEC 61010-1 GATO III-600 V |
| Certificaciones | ETL, CE, FCC |
| Clasificación IP | IP40 |
| EMC | EN61326-2-2, EN300328 |
| Garantía | Garantía limitada por 3 años |
| Prueba de caída | 2 m (6,6 ft) |
