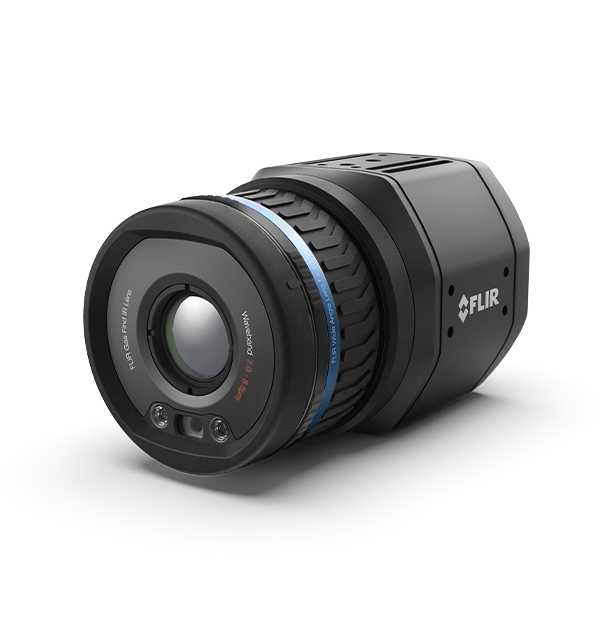

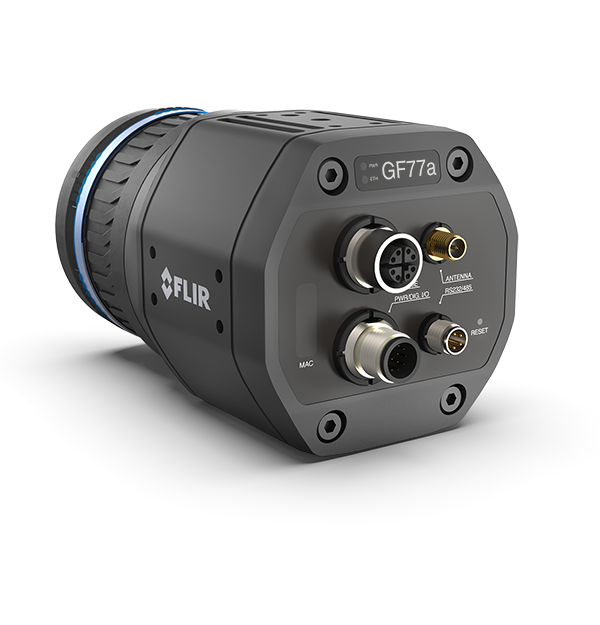

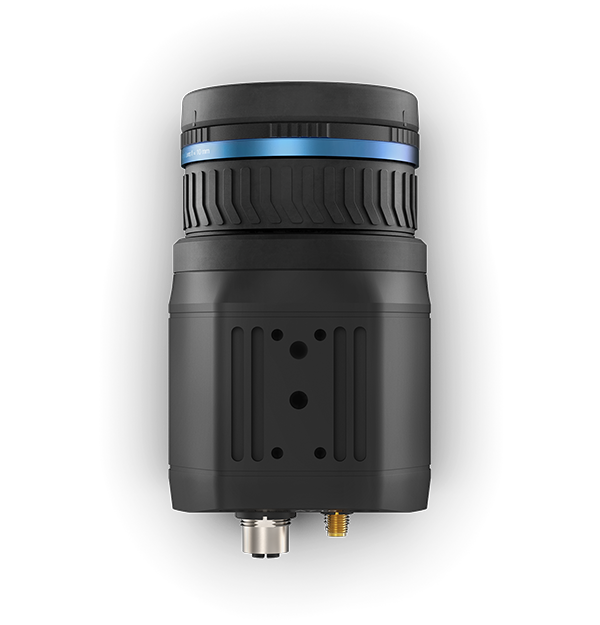

Lea la historiaFLIR GF77a
Cámara de detección óptica de gas fija no refrigerada
Product Variations
La FLIR GF77a es la primera cámara autónoma de detección de fugas no refrigerada de FLIR diseñada específicamente para visualizar el gas metano. Esta solución económica de cámara fija proporciona a los procesadores, productores u operadores dedicados a la exploración y transporte de gas las funciones que necesitan para monitorear continuamente las fugas de metano invisibles que pueden ser peligrosas. Pequeña y liviana, la FLIR GF77a cuenta con numerosas funciones patentadas por FLIR, como el modo de alta sensibilidad (HSM), para visualizar mejor los gases. La GF77a puede ayudar a las empresas petroleras y de gas a mantener los valiosos equipos de capital, evitar la pérdida de productos, cumplir con las métricas de reducción de emisiones y garantizar prácticas de trabajo más seguras. La GF77a también viene en una variante GF77f que incluye carcasa ambiental para su uso en condiciones difíciles.
Detección de gases de metano continua y autónoma
Ofrece otras características líderes en el sector para aplicaciones de supervisión continua, como el modo de alta sensibilidad, el enfoque motorizado remoto y la arquitectura abierta para la integración de productos de otros fabricantes.
Con filtro espectral para la detección de gases de metano, lo que mejora la seguridad de los trabajadores y la localización de las fugas con menos inspecciones presenciales.
La GF77a, compatible con RTSP, GigE y ONVIF, ofrece flexibilidad para satisfacer muchas necesidades de comunicación industrial y se conecta con una red para conseguir una detección continua de fugas.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 320 x 240 (76 800 píxeles) |
| Sensibilidad térmica/NETD | < 25 mK a 30 °C (86 °F) |
| Rango espectral | 7 – 8,5 µm |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 25° × 19° 6°: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 píxeles; según el campo de visión IR 1280 × 960 píxeles; 67,2° (diagonal) |
| Distancia focal mínima | 0,3 m (0,98 ft) para lentes de 25°; 5 m (16,4 ft) para lentes de 6° |
| Enfoque | FLIR GF77a 25° CH4 (7–8,5 µm): Contraste de un disparo, motorizado, manual FLIR GF77f 25°: Fija |
| Enfoque visual y FOV | Fija, 67,2° diagonal |
| Formato de píxel | YUV411 |
| Formatos de transmisión de imágenes | Consulte las tablas RTSP y GVSP de transmisión de vídeo/radiométrica. |
| Frecuencia de la imagen | 30 Hz |
| Fuente de imagen | Visual / IR / MSX |
| Identificación de la lente | Automático |
| Longitud focal | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 18 mm 6°: 74 mm FLIR GF77f 25°: 18 mm (0,71") |
| Lámpara de vídeo | Lámparas LED incorporadas |
| Matriz de plano focal (FPA) - Rango espectral | Microbolómetro no refrigerado/7 – 8,5 μm |
| Mejora de contraste | Ecualización del histograma (solamente para IR) para transmisión de video RTSP y GVSP, Fuente de imagen 0 |
| Paso del detector | 25 µm |
| Rango espectral | 7 – 8,5 µm |
| Resolución | API REST: 640 × 480 pixeles, 1280 × 960 pixeles IU web: 640 × 480 pixeles |
| Resolución de infrarrojos | 320 × 240 píxeles |
| Resolución de IR | 320 x 240 (76 800 píxeles) |
| Resolución de transmisión | 640 × 480 píxeles |
| Resolución de transmisión de imágenes | Consulte las tablas RTSP y GVSP de transmisión de vídeo/radiométrica. |
| Resolución espacial (IFOV) | 1,4 mrad\/píxel |
| Resolución térmica [NETD] | <25 mK a 30 °C (86 °F) |
| Resolución visual | 1280 × 960 pixeles |
| Sensibilidad al gas [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10 °C, distancia = 1 m |
| Sensibilidad térmica/NETD | < 25 mK a 30 °C (86 °F) |
| Superposición | Fuente de imagen 0: Protocolo RTSP: con, sin; Protocolo GVSP (GigE Vision), con, sin, |
| Tipo de detector | Microbolómetro sin enfriamiento |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros de objeto globales |
| Corrección de emisividad | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variable de 0,01 a 1,0 |
| Corrección de temperatura aparente reflejada | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en la entrada de la temperatura reflejada |
| Corrección de transmisión atmosférica | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en las entradas de distancia, temperatura atmosférica y humedad relativa |
| Corrección de transmisión óptica | Automática, basada en señales de sensores internos |
| Opciones de corrección | Atmosférico, transmisión óptica, emisividad, temperatura aparente reflejada, óptica/ventana externa |
| Precisión | Rango 1: -20° a 80 °C (-4° a 176 °F) ±3 °C (±5 °F), Rango 2: 0° a 250 °C (212° a 482 °F): 0° a 100 °C (32° a 212 °F):±3 °C, 100° a 250 °C (212° a 482 °F):±3 %, Rango 3: 100° a 500 °C (212° a 932 °F):±3 % |
| Rango de temperatura del objeto | Rango 1: -20° a 80 °C (-4° a 176 °F), Rango 2: 0° a 250 °C (212° a 482 °F), Rango 3: 100° a 500 °C (212° a 932 °F) |
| Óptica externa y corrección de ventanas | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af Clase 3 |
| Codificado | Transmisión de video – Protocolo RTSP: H.264 / MPEG4 / MJPEG; GVSP: Transmisión radiométrica sin compresión – Protocolo RTSP: JPEG-LS comprimido, FLIR radiométrica; GVSP: Sin compresión, señal lineal, temperatura lineal, FLIR radiométrica |
| Comunicación en serie | Control de giro e inclinación: RS232 y RS485 exclusivamente |
| Comunicación Ethernet | GigE Vision ver. 1.2, compatible con Client API GenICam, propietario de FLIR basado en socket TCP/IP |

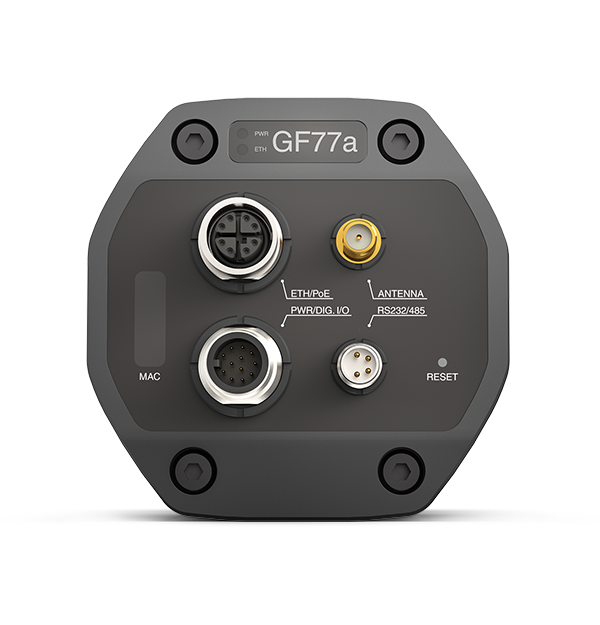

| Conector | Control de giro e inclinación: M8 con código A, macho; Wi-Fi: RP-SMA hembra (Pan/Tilt es una función opcional) |
| Entrada digital, propósito | NUC NUC desactivar Etiqueta de imagen (inicio, parada, general) Control de flujo de imagen (conforme a la SFNC 2.3) Fotograma único (en trigg) Fotograma múltiple (en trigg) Continua Velocidad de fotogramas ROI |
| Entrada/salida digital, tipo de conector | M12 macho de 12 pines con código A (compartido con potencia externa) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2× optoaislado, Vin (bajo) = 0 - 1,5 V, Vin (alto) = 3 - 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Interfaz Ethernet | Cableado |
| Multicast | Protocolo RTSP, protocolo GVSP (GigE Vision) |
| Protocolos de Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Salida digital, propósito | • Programado• Falla (NC) |
| Salidas digitales | 3x optoaislado, 0–48 VCC, máx. 350 mA (derivado a 200 mA a 60. Relé opto de estado sólido, 1x dedicado como salida de falla (NC) |
| Tipo de conector Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8 clavijas con codificación X, hembra FLIR GF77f 25°: RJ45, hembra |
| Tipo de conexión | Wi-Fi: Compañero a compañero (ad hoc) o infraestructura (red) |
| Tipo de Ethernet | 10/100Base-T |
| Transmisión de imágenes por Ethernet | Sí |
| Unicast | Protocolo RTSP, protocolo GVSP (GigE Vision) |
| Wifi | Estándar wifi – IEEE802.11a/b/g/n |
| General | |
|---|---|
| Contenido del paquete | Cámara térmica en carcasa protectora Prensacables adicionales para cables auxiliares Documentación impresa que incluye el nombre de usuario y la contraseña para iniciar sesión en la interfaz web de la cámara |
| Material de la carcasa | Aluminio |
| Panorámica/inclinación | Función opcional; control estándar – Pelco D |
| Peso | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 lb) FLIR GF77f 25°: 5,90 kg (13,0 lb) |
| Peso del embalaje | 6,8 kg (15,0 lb) |
| Tamaño del embalaje | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 in) |
| Tamaño [L. × An. × Al.] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03") FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02") |
| Tipo de embalaje | Caja de cartón |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
| Alimentación | |
|---|---|
| Aspectos generales | PoE o externo |
| Consumo de energía | 6,8 W a 24 V CC típico 7,0 W a 48 V CC típico 7,3 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | Compatible con IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Voltaje externo | FLIR GF77a 25° CH4 (7–8,5 µm): Rango permitido 18-56 VCC, 8 W máx . FLIR GF77f 25°: PoE clase 4 (25 W) |
| Características medioambientales y certificaciones | |
|---|---|
| Corrección de transmisión de lente | C |
| Corrosión | Resistencia a la niebla salina: ISO9227, hasta 1000 horas |
| EMC | Requisitos de emisión EN 55032:2015 Requisitos de inmunidad EN 55035:2017 FCC – Título 47 de la parte 15:2019 del CFR ICES-001 número 4:2014 |
| Garantía | http://www.flir.com/warranty/ |
| Humedad (operativa y de almacenamiento) | Humedad relativa: del 5 % al 95 % |
| Protección | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 con accesorio FLIR GF77f 25°: IP67 |
| Rango de temperatura de almacenamiento | IEC 68-2-1 e IEC 68-2-2, -40 a 70 °C (-40 a 158 °F) por 16 horas |
| Temperatura operativa | -30 a 50 °C (-22 a 122 °F) |
