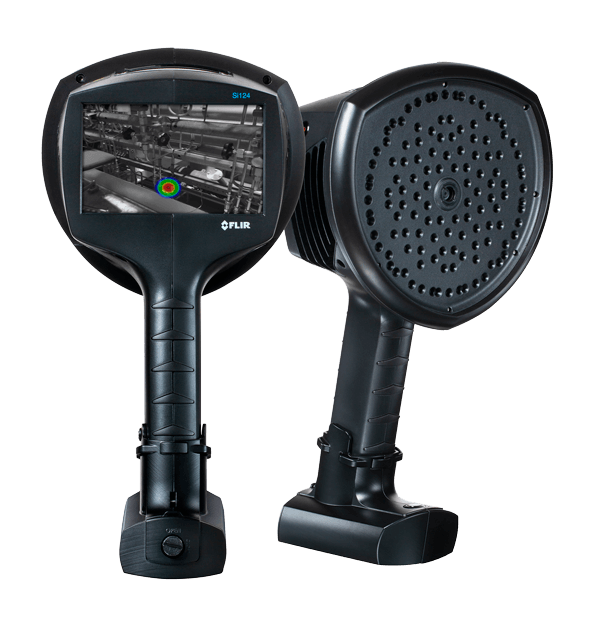

FLIR Si124-LD
Cámara de imagenología acústica industrial para detección de fugas de aire comprimido
This product is discontinued.
We recommend the Si2-LD™ as a great replacement.
Si2-LD™
Cámara acustográfica industrial para detección de fugas presurizadas y fallas mecánicas
View ProductNeed support with the FLIR Si124-LD? Check out our support resources below.
La cámara de imagenología acústica de FLIR Si124-LD puede ayudarle a localizar fugas presurizadas en sistemas de aire comprimido, hasta 10 veces más rápido que los métodos tradicionales. Fabricada con 124 micrófonos, esta solución de peso ligero, que se puede manejar con una sola mano, produce imágenes acústicas precisas que muestran la información ultrasónica de modo visual, incluso en entornos industriales ruidosos. La imagen acústica se transpone en tiempo real encima de una imagen de cámara digital, lo que permite identificar con precisión la fuente del sonido. Si124-LD cuenta con un complemento que permite importar imágenes acústicas al paquete de FLIR Thermal Studio para su edición, análisis y creación de reportes avanzados fuera de línea. El análisis de campo y la generación de informes también se pueden realizar utilizando el servicio en la nube de FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento regular, la FLIR Si124-LD puede ayudar a las instalaciones a ahorrar dinero en facturas de servicios públicos y retrasar el gasto de instalar nuevos compresores.
Disponible en modelos adicionales que incluyen una opción de batería inalámbrica: Si124-PD para aplicaciones de servicios eléctricos o Si124 para aplicaciones de servicios eléctricos y detección de fugas. Vea los modelos en la sección de productos relacionados, a continuación.
Encuentre rápidamente fugas de aire presurizado
Detecte fugas de aire comprimido hasta 10 veces más rápido mediante la obtención de imágenes acústicas en vez de los métodos tradicionales
Reduzca al mínimo los costos excesivos de servicios públicos, las fallas de equipos y el tiempo de inactividad, asegurándose de que la presión de aire sea adecuada para el equipo neumático
Clasifique la gravedad de las fugas en tiempo real con esta herramienta inteligente de peso ligero, que se puede usar con una mano
Especificaciones
| Resaltado | |
|---|---|
| Medición acústica | 124 low-noise MEMS microphones, real-time sound visualization |
| Evaluación de gravedad | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distancia | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Tasa de fuga | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Generación de imágenes y óptica | |
|---|---|
| Actualización de software para la cámara | Automatic over Wi-Fi USB via computer |
| Campo de visión (FOV) | 62° × 49° |
| Frecuencia de imagen | Video: 25 fps Acoustic image: 30 fps |
| Frecuencia de imagen de vídeo | 25 fps |
| Rango dinámico | Low limit: <-15 dB High limit: >120 dB |
| Resolución de imagen de video | 800 × 480 |
| Zoom | 2x digital zoom |
| Medición y análisis | |
|---|---|
| Ancho de banda | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Distancia | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Evaluación de gravedad | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Medición acústica | 124 low-noise MEMS microphones, real-time sound visualization |
| Tasa de fuga | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Interfaz de usuario | |
|---|---|
| Dispositivo de entrada | Resistive touchscreen |
| Indicador de encendido | LED (red) |
| Pantalla | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Alimentación | |
|---|---|
| Batería | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Batería externa | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Batería interna | Li-Ion 6 Wh |
| Cargador de batería | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Peso de la batería | 985 g (2.2 lb) |
| Voltaje de entrada nominal | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Características medioambientales y certificaciones | |
|---|---|
| Humedad de operación y almacenamiento | Recommended 0 to 90% |
| Rango de temperatura de almacenamiento | -20°C to 70°C (-4°F to 158°F) |
| Rango de temperatura operativa | –10°C to 50°C (14°F to 122°F) |
| General | |
|---|---|
| Longitud de cable de batería | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Peso | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Peso del embalaje | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Peso total [incluyendo todos los accesorios] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Tamaño | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Tamaño de batería | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Tipo de embalaje | Cardboard box |
