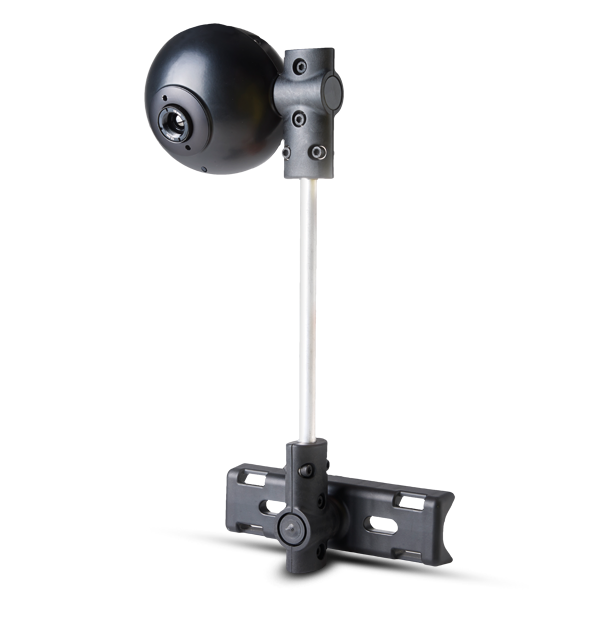

TrafiSense
Detector térmico
TrafiSense es un sensor térmico y un detector que se integran para la detección de vehículos y bicicletas. TrafiSense no necesita luz para funcionar, sino que usa la energía térmica que emiten los vehículos y los ciclistas. Esto permite al sensor detectar los vehículos y las bicicletas en las noches más oscuras, a larga distancia y con las condiciones climatológicas más difíciles. El resultado es una detección fiable e ininterrumpida del tráfico con una amplia variedad de aplicaciones.
Especificaciones
| Descripción general del sistema | |
|---|---|
| Funcionalidad | FLIR TrafiSense BPL 317: Presencia de vehículos Presencia de bicicletas FLIR TrafiSense BPL 325, TrafiSense BPL 335, FLIR TrafiSense ETH 325, FLIR TrafiSense ETH 335: Presencia de vehículos Presencia de bicicletas Sentido inverso FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Presencia de vehículos Presencia de bicicletas Recuento de sentido inverso |
| Funcionalidades de detección | Presencia de vehículos y bicicletas, recuento, sentido inverso |
| Número de zonas de detección | 24 zonas de presencia de vehículos 4 regiones de presencia de bicicletas 8 zonas de sentido inverso |
| Comunicaciones | |
|---|---|
| Compresión | H.264, MPEG-4, MJPEG (secuencia doble) |
| Ethernet | Para la comunicación de eventos de estado de salida, configuración y supervisión (transmisión de vídeo) |
| Electricidad | |
|---|---|
| Alimentación de entrada | 12-42VDC, 12-30VAC |
| Cierres de contacto | 3 para versiones ETH, directas o a través de interfaz ETH opcional (PN 10-6075) 4 para TI x-stream EDGE (PN 10-6055), 12 salidas adicionales a través de tarjetas de expansión 4/Os xp |
| Consumo de corriente | < 150mA a 24VDC (<2200mA a pico de 24VDC en el arranque) |
| Consumo de energía | ≤ 3,6 W (≤pico de 4,8 W en el arranque) |
| FCC | FCC parte 15 clase A |
| PC Tool para configuración | Traficon Configuration Tool (TCT) |
| Características medioambientales | |
|---|---|
| Directivas de la UE | EMC 2004/108/CE |
| Golpes y vibraciones | Especificaciones de NEMA II |
| Grado de protección | Carcasa = IP68, conectores = IP67 |
| Rango de temperatura | De -34 °C a +80 °C (de -29 °F a 165 °F) |
| RoHS 2011-65-EU | 0-95 % relativa |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión | FLIR TrafiSense BPL 317: Horizontal: 17° Vertical: 13° FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: Horizontal: 25° Vertical: 19° FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: Horizontal: 35° Vertical: 27° FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Horizontal: 90° Vertical: 69° |
| Distancia focal | FLIR TrafiSense BPL 317: 19 mm FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: 13 mm FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: 9 mm FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: 7,5 mm |
| Frecuencia de imagen | 30 FPS |
| Resolución | QVGA (336 x 256) |
| Tipo | Infrarrojos de onda larga (7 – 14 µm) |
| Mecánica | |
|---|---|
| Dimensiones (soporte de montaje incl.) | Montaje vertical 45 x 16 x 12 cm (17,7 x 6,3 x 4,7") Montaje horizontal 41 x 18 x 12 cm (16,1 x 7,1 x 4,7") |
| Material | Resistente a la intemperie (resistente a los rayos UV) |
| Parasol | Opcional |
