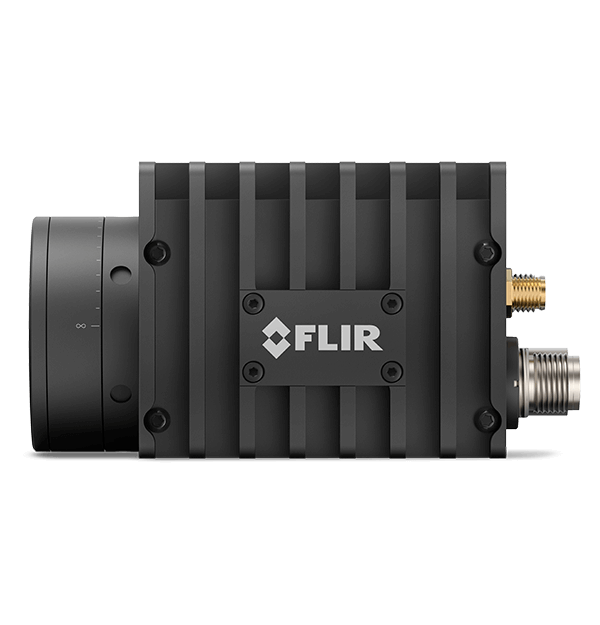

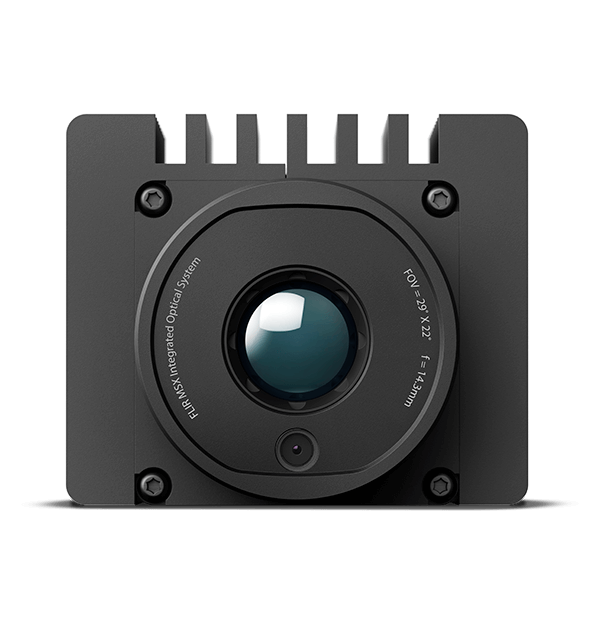

Caméra thermique fixe
Les caméras intelligentes FLIR A50 et A70 sont idéales pour les utilisateurs qui souhaitent des fonctions d’analyse et d’alarme intégrées à la caméra pour les applications de surveillance et de détection précoce des incendies. Avec des options pour le Wi-Fi, une caméra visuelle intégrée et la compatibilité ONVIF S (version avancée uniquement), les caméras FLIR A50/A70 constituent une solution flexible et configurable pour répondre aux besoins uniques des clients du secteur de l’automatisation dans un large éventail d’industries. Lorsqu’elles sont utilisées comme composant système pour les solutions infonuagiques et industrielles Internet des objets (IdO), les caméras A50/A70 peuvent aider les entreprises à protéger leurs actifs, à améliorer la sécurité, à maximiser le temps de disponibilité et à minimiser les coûts d’entretien.
| Highlighted | |
|---|---|
| Type de connecteur des E/S numériques | M12 12 broches codé A, mâle (partagé avec l’alimentation externe) |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 – 1,5 V, Vin (élevé) = 3 – 25 V |
| Objet de la sortie numérique | • En fonction de l’alarme, sortie vers un dispositif externe• Défaut (NC) |
| Sorties numériques | 3x opto-isolé, 0 – 48 VCC, max. 350 mA; relais opto à semi-conducteurs; 1x dédié comme sortie défaut (NC) |
| Codage | Standard : H.264, MPEG4 ou MJPEG avancé : Flux vidéo - Flux radiométrique H.264, MPEG4 ou MJPEG - JPEG-LS compressé, radiométrique FLIR |
| Interface Ethernet | Câblé, Wi-Fi (facultatif) |
| Wifi | Fonction optionnelle achetée séparément. RP-SMA, connecteur femelle |
| CEM | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (champ magnétique) • FCC 47 CFR Partie 15 Classe B (émission É.-U.) • ISO 13766-1 (CEM - machinerie de terrassement et de construction de bâtiments) • EN ISO 14982 (CEM - machinerie agricole et forestière) |
| Ouverture f | 1.4 |
| Fréquence d'image | |
| Fréquence d'image | 30 Hz |
| Sensibilité thermique/NETD | <35 mK |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la lecture pour la température ambiante de 15 °C– à 35 °C (59 °F à 95 °F) et température de l’objet au-dessus de 0 °C (32 °F) |
| Fonctions d’alarme | Standard : 10 spotmètres 10 cases 3 deltas (différence de n’importe quelle valeur/référence/verrouillage externe) 1 isotherme (supérieur/inférieur/intervalle) 1 isocouverture 1 température de référence avancée : 10 Spotmeters 10 Boxes et Mask polygones (nombre total) 3 Deltas (différence de toute valeur/référence/verrouillage externe) 2 Isotherme (au-dessus/en dessous/intervalle) 2 Iso-couverture 1 Température de référence 2 Lignes 1 Polyligne |
| Sortie d’alarme | • • E-mail sortant numérique (SMTP) (push) Transfert de • fichiers • Ethernet/IP (FTP) (push) Serveur • Modbus TCP (pull) • Requête • MQTT (push) sur API RESTful (pull) • Stocker l’image ou la vidéo |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Alimentation par Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | Standard : H.264, MPEG4 ou MJPEG avancé : Flux vidéo - Flux radiométrique H.264, MPEG4 ou MJPEG - JPEG-LS compressé, radiométrique FLIR |
| Communication Ethernet | Propriété FLIR basée sur une prise TCP/IP |
| Conformité ONVIF Profil S | Standard : Pas d’avancée : Oui |
| Enregistrement des images | A50 : NA A70 : Enregistre jusqu’à 100 vidéos radiométriques JPEG et de superposition FLIR ; stockage en fonction de : alarme, planification ou interaction utilisateur (Web de la caméra) |
| Entrées numériques | 2× opto-isolé, Vin (faible) = 0 – 1,5 V, Vin (élevé) = 3 – 25 V |
| Ethernet | Pour le contrôle, le résultat, l’image et la puissance |
| Interface Ethernet | Câblé, Wi-Fi (facultatif) |
| Multidiffusion | Oui |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC, NUC désactivé, alarme |
| Objet de la sortie numérique | • En fonction de l’alarme, sortie vers un dispositif externe• Défaut (NC) |
| Protocoles Ethernet | • EtherNet/IP• IEEE 1588• Modbus TCP• MQTT• SNMP• TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (serveur), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | Connecteur mâle M8 à code A |
| Sorties numériques | 3x opto-isolé, 0 – 48 VCC, max. 350 mA; relais opto à semi-conducteurs; 1x dédié comme sortie défaut (NC) |
| Tension d'isolation des E/S numériques | 500 VRMS |
| Type de connecteur des E/S numériques | M12 12 broches codé A, mâle (partagé avec l’alimentation externe) |
| Type de connecteur Ethernet | M12 8 broches codé X, femelle; RP-SMA, femelle |
| Type de connexion Ethernet | 1 000 Mbit/s |
| Wifi | Fonction optionnelle achetée séparément. RP-SMA, connecteur femelle |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | FSX® / égalisation de l’histogramme (IR uniquement) |
| Caméra visible | Accessoire en option |
| Champ de vision (CdV) | 29 ° : 29° × 22° 51 ° : 51° × 39° 95 ° : 95° × 74° |
| Diffusion de vidéos IR radiométriques | Standard : NA Avancé : Protocole RTSP |
| Distance minimale de mise au point | 29 ° : 0,25 m (0,82 pi) 51 ° : 0,2 m (0,66 pi) 95 ° : 0,1 m (0,33 pi) |
| Fréquence d'image | 30 Hz |
| Fréquence d'image | |
| Gamme spectrale | 7,5–14 µm |
| Lecture | A50 : Aucune lecture de mesure, uniquement vidéo en continu A70 : Résultats de mesure : • Serveur • Modbus TCP Ethernet/IP (tirage) client • Modbus TCP (pousser) • MQTT (pousser) API • REST (GET/POST) • Mesures et image fixe (JPEG radiométrique, visuel 640 × 480, visuel 1 280 × 960) Interface • Web |
| Longueur focale | 29 ° : 14,3 mm (0,56 po) 51 ° : 8,2 mm (0,32 po) 95 ° : 4,1 mm (0,16 po) |
| Matrice à plan focal (FPA) | Microbolomètre non refroidi |
| Mise au point | Fixe, réglable avec outil inclus |
| MSX | Oui, inclus dans l’option de caméra visuelle |
| Ouverture f | 1.4 |
| Pas du détecteur | A50 : 17 µm A70 : 12 µm |
| Résolution du flux vidéo | A50 Standard : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels A50 Avancé : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels Flux radiométrique : 464 × 348 pixels A70 Standard : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels A70 Avancé : Flux vidéo RTSP 0 : 640 × 480 pixels Flux vidéo RTSP 1 : 1 280 × 960 pixels Flux radiométrique : 640 × 480 pixels |
| Résolution IR | A50 : 464 × 348 A70 : 640 × 480 |
| Sensibilité thermique/NETD | <35 mK |
| Superposition | A50 : Sans A70 : Avec/sans |
| Vidéo Flux | Protocole RTSP |
| Mesure et analyse | |
|---|---|
| Correction liée à la transmission atmosphérique | Basée sur les entrées de distance, la température atmosphérique et l’humidité relative |
| Corrections de mesure | Standard : •Paramètres d’objet globaux Paramètres •locaux par fonction d’analyse Avancé : Paramètres d’objet globaux; paramètres locaux par fonction d’analyse; correction corps noir externe |
| Détection automatique de la chaleur et du froid | Valeur et position de température max./min. affichées dans la boîte |
| Fonctions d’alarme | Standard : 10 spotmètres 10 cases 3 deltas (différence de n’importe quelle valeur/référence/verrouillage externe) 1 isotherme (supérieur/inférieur/intervalle) 1 isocouverture 1 température de référence avancée : 10 Spotmeters 10 Boxes et Mask polygones (nombre total) 3 Deltas (différence de toute valeur/référence/verrouillage externe) 2 Isotherme (au-dessus/en dessous/intervalle) 2 Iso-couverture 1 Température de référence 2 Lignes 1 Polyligne |
| Outils de mesure | Standard : •10 Spotmeters •10 Boxes •3 Deltas (différence de toute valeur/référence/verrouillage externe) •1 Isotherme (supérieur/inférieur/intervalle) •1 Iso-couverture •1 Température de référence avancée : •10 Spotmeters •10 boîtes et polygones de masque (nombre total) •3 Deltas (différence de toute valeur/référence/verrouillage externe) •3 Isotherme (au-dessus/en dessous/intervalle) •3 Iso-couverture •1 Température de référence •2 lignes •1 polyligne |
| Plage de températures de l’objet | A50 : –20 à 175 °C (–4 à 347 °F) 175 à 1 000 °C (347 à 1 832 °F) A70 : –20 à 175 °C (–4 à 347 °F) –20 à 250 °C (–4 à 482 °F) 175 à 1 000 °C (347 à 1 832 °F) |
| Précision | ±2 °C (±3,6 °F) ou ±2 % de la lecture pour la température ambiante de 15 °C– à 35 °C (59 °F à 95 °F) et température de l’objet au-dessus de 0 °C (32 °F) |
| Préréglage de mesures | Oui |
| Sortie d’alarme | • • E-mail sortant numérique (SMTP) (push) Transfert de • fichiers • Ethernet/IP (FTP) (push) Serveur • Modbus TCP (pull) • Requête • MQTT (push) sur API RESTful (pull) • Stocker l’image ou la vidéo |
| Informations générales | |
|---|---|
| Dimensions [L x P x H] | 107 × 67 × 57 mm (4,21 × 2,64 × 2,24 po) |
| Matériau du boîtier | Aluminium |
| Montage sur socle | 4 x M2.5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque de refroidissement inférieure |
| Poids | 519 g (1,14 lb) sans plaque de refroidissement inférieure |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (champ magnétique) • FCC 47 CFR Partie 15 Classe B (émission É.-U.) • ISO 13766-1 (CEM - machinerie de terrassement et de construction de bâtiments) • EN ISO 14982 (CEM - machinerie agricole et forestière) |
| Corrosion | • ISO 12944 C4 G ou H • EN60068-2-11 |
| Humidité (fonctionnement et stockage) | CEI 60068-2-30/24 heures, humidité relative de 95 %, 25–40 °C (77–104 °F)/2 cyclesEN60068-2-38 |
| Montage sur trépied | 4 x M2.5 directement dans la caméra ou 4 x 10-32 UNF sur la plaque de refroidissement inférieure |
| Plage de températures de fonctionnement | –20° C à 50– C (°4° F à 122 F) La plaque de refroidissement est nécessaire à des températures supérieures à 40 C (104° F). Capteur de température interne maximum : 70 °C (158 °F) |
| Résistance aux chocs | IEC 60068-2-27, 25 g |
| Spectre radioélectrique | • FCC 47 CFR Partie 15 Classe C (bande 2,4 GHz US) • FCC 47 CFR Partie 15 Classe E (bande 5 GHz US) • RSS-247 (bande 2,4 GHz et 5 GHz Canada) • ETSI EN 300 328 V2.1.1 (bande 2,4 GHz EU) • ETSI EN 301 893 V2.1.1 (bande 5 GHz EU) |
| Vibration | • CEI 60068-2-6, 0,15 mm à 1058 Hz et 2 g à 58500 Hz, sinusoidal• IEC 61373 Cat 1 (Railway) |
| Étanchéité | CEI 60529 et IP66 |
| Alimentation | |
|---|---|
| Alimentation externe | 24/48 V c.c. 8 W max. |
| Consommation électrique | • 7,5 W à 24 V c.c. typique• 7,8 W à 48 V c.c. typique• 8,1 W à 48 V PoE typique |
| Raccordement électrique | M12 12 broches codé A, mâle (partagé avec E/S numériques) |
| Tension externe | Plage autorisée de 18 V à 56 V c.c. |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
Remarque : Pour obtenir des ressources supplémentaires sur le support des capteurs intelligents de la série Axxx, veuillez consulter Support.FLIR.com.
