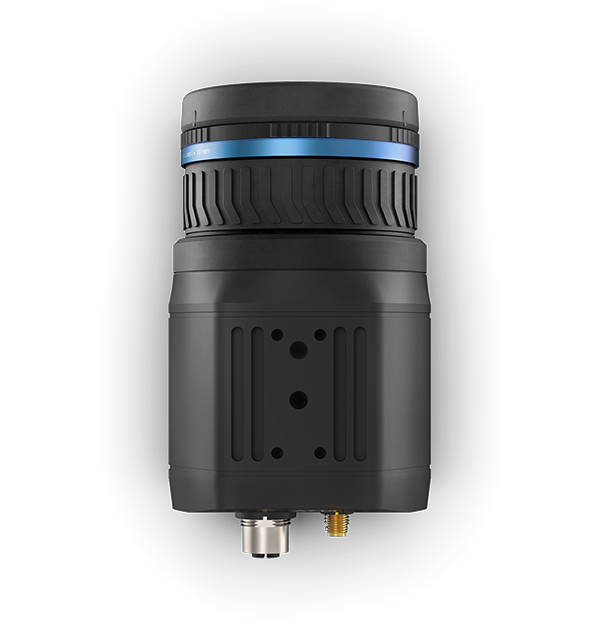

Caméra d'imagerie optique des gaz fixe non refroidie
La FLIR GF77a est la première caméra autonome non refroidie FLIR conçue spécifiquement pour visualiser les fuites de méthane. Cette caméra fixe abordable offre aux installations de traitement du gaz, aux producteurs de gaz ou aux opérateurs sur les marchés en amont et intermédiaires les fonctionnalités nécessaires pour surveiller en continu les fuites de méthane, ce gaz invisible potentiellement dangereux. Petite et légère, la FLIR GF77a est dotée de nombreuses fonctionnalités brevetées de FLIR telles que le mode Haute sensibilité (HSM) pour une meilleure visualisation du gaz. Cette caméra peut aider les compagnies pétrolières et gazières à entretenir leur équipement de valeur, à éviter la perte de produits, à se conformer aux mesures en matière de réduction des émissions et à garantir des pratiques de travail plus sécurisées. Le GF77a est également disponible dans une variante GF77f qui inclut un boîtier environnemental pour les environnements difficiles.
| Highlighted | |
|---|---|
| Résolution IR | 320 × 240 (76 800 pixels) |
| Sensibilité thermique/NETD | <25 mK à 30ºC |
| Gamme spectrale | 7 à 8,5 µm |
| Données image et optiques | |
|---|---|
| Amélioration du contraste | Égalisation d’histogramme (infrarouge uniquement) pour flux vidéo RTSP et GVSP, source image 0 |
| Champ de vision (CdV) | FLIR GF77a 25° CH4 (7–8,5 µm) : objectif 25° : objectif 25° × 19° 6° : FLIR GF77f 6,4° × 4,9° 25° : 640 × 480 pixels ; selon le champ de vision IR 1 280 × 960 pixels ; 67,2° (diagonal) |
| Distance focale | FLIR GF77a 25° CH4 (7–8,5 µm) : objectif 25° : objectif 18 mm 6° : FLIR GF77f 74 mm 25° : 18 mm (0,71 po) |
| Distance minimale de mise au point | 0,3 m pour l’objectif de 25º ; 5 m pour celui de 6º |
| Format de pixel | YUV411 |
| Formats du flux d'images | Voir les tableaux RTSP et GVSP de flux vidéo/radiométrique. |
| Fréquence d'image | 30 Hz |
| Gamme spectrale | 7 à 8,5 µm |
| Identification de l'objectif | Automatique |
| Lampe vidéo | Éclairage DEL intégré |
| Matrice à plan focal (FPA) - Gamme spectrale | Microbolomètre non refroidi/ 7 - 8,5 µm |
| Mise au point | FLIR GF77a 25° CH4 (7–8,5 µm) : Contraste instantané, motorisé, manuel FLIR GF77f 25° : Fixe |
| Mise au point visuelle et FOV | Fixe, 67,2° de diagonale |
| Pas du détecteur | 25 µm |
| Résolution | API REST : 640 × 480 pixels, 1 280 × 960 pixels Interface utilisateur Web : 640 × 480 pixels |
| Résolution du flux d'images | Voir les tableaux RTSP et GVSP de flux vidéo/radiométrique. |
| Résolution du flux vidéo | 640 × 480 pixels |
| Résolution infrarouge | 320 x 240 pixels |
| Résolution IR | 320 × 240 (76 800 pixels) |
| Résolution spatiale (CdV instantané) | 1,4 mrad / pixel |
| Résolution thermique [NETD] | <25 mK à 30ºC |
| Résolution visuelle | 1 280× 960 pixels |
| Sensibilité au gaz [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m) ; ΔT = 10 °C, distance = 1 m |
| Sensibilité thermique/NETD | <25 mK à 30ºC |
| Source d’images | Visuel / IR / MSX |
| Superposition | Source image 0 : Protocole RTSP : avec, sans ; Protocole GVSP (GigE Vision), avec, sans, |
| Type de détecteur | Microbolomètre non refroidi |
| Mesure et analyse | |
|---|---|
| Correction liée aux optiques externes et aux fenêtres | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basée sur l’entrée de transmission et de température des éléments optiques/du hublot |
| Correction liée à la température apparente réfléchie | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basée sur les informations de température réfléchie |
| Correction liée à la transmission atmosphérique | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Basée sur les informations de distance, de température atmosphérique et d’humidité relative |
| Correction liée à la transmission des optiques | Automatique, basée sur des signaux de capteurs internes |
| Correction liée à l’émissivité | FLIR GF77a 25° CH4 (7–8,5 µm) : C FLIR GF77f 25° : Variable de 0,01 à 1,0 |
| Corrections de mesure | Paramètres généraux de l’objet |
| Options de correction | Transmission de l'optique et transmission atmosphérique, émissivité, température apparente réfléchie, optiques externes/fenêtres |
| Plage de températures de l’objet | Plage 1 : -20° à 80 °C (-4° à 176 °F), Plage 2 : 0° à 250 °C (212° à 482 °F), Plage 3 : 100° à 500 °C (212° à 932 °F) |
| Précision | Plage 1 : -20° à 80 °C (-4° à 176 °F) ±3 °C (±5 °F), Plage 2 : 0° à 250 °C (212° à 482 °F) : 0° à 100 °C (32° à 212 °F) :±3 °C, 100° à 250 °C (212° à 482 °F) :±3 %, Plage 3 : 100° à 500 °C (212° à 932 °F) :±3 % |
| Communication et stockage des données | |
|---|---|
| Alimentation Ethernet | Power over Ethernet, PoE IEEE 802.3af classe 3 |
| Codage | Flux vidéo – Protocole RTSP : H.264 / MPEG4 / MJPEG ; GVSP : Flux radiométrique non compressé – Protocole RTSP : Compressé JPEG-LS, radiométrique FLIR ; GVSP : Non compressé, linéaire en signal, linéaire en température, FLIR radiométrique |
| Communication en série | Contrôle de l'orientation et de l'inclinaison : RS232 et RS485 exclusivement |
| Communication Ethernet | GigE Vision version 1.2, conforme à l’API client GenICam, propriétaire FLIR basé sur une prise TCP/IP |
| Connecteur | Contrôle de l'orientation et de l'inclinaison : M8 codé A, mâle ; Wi-Fi : RP-SMA femelle (Pan/Inclinaison en option) |
| Entrées numériques | 2 opto-isolées, Vin (bas) = 0 - 1,5 V, Vin (haut) = 3-25V |
| Flux d'images par Ethernet | Oui |
| Interface Ethernet | Câblé |
| Multidiffusion | Protocole RTSP, Protocole GVSP (GigE Vision) |
| Norme Ethernet | IEEE 802.3 |
| Objet de l'entrée numérique | NUC NUC désactivé Étiquetage des images (Démarrer, Arrêter, Général) Contrôle du flux d’images (selon SFNC 2.3) Image unique (au déclenchement) Multi-images (au déclenchement) Continu Fréquence d’images Région d’intérêt |
| Objet de la sortie numérique | •Programmé• Par défaut (NC) |
| Protocoles Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (serveur), FTP (client) SMTP, DHCP, MDNS (Bonjour), uPnP |
| Sorties numériques | Trois opto-isolées, 0 à 48 VCC, max. 350 mA (réduits à 200 mA à 60). Relais opto-électronique à semi-conducteurs, 1 dédié en tant que sortie par défaut (NC) |
| Tension d'isolation des E/S numériques | 500 V (efficaces) |

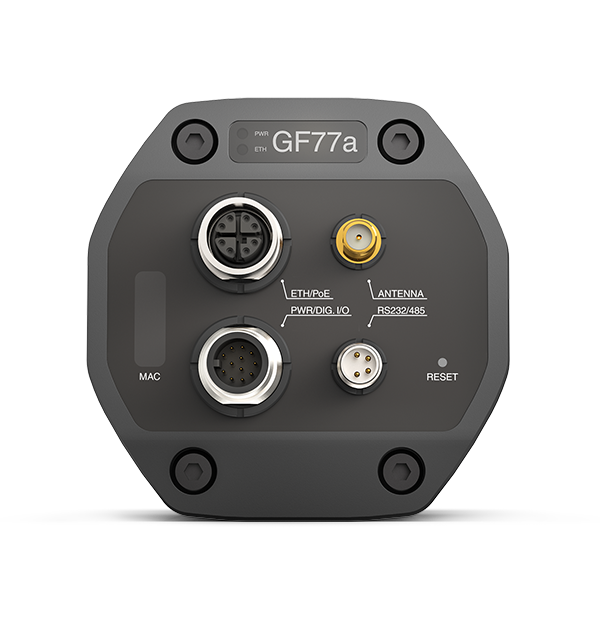

| Type de connecteur des E/S numériques | M12 mâle à 12 broches codé A (partagé avec alim. extérieure) |
| Type de connecteur Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm) : M12 codé X à 8 broches, femelle FLIR GF77f 25° : RJ45, femelle |
| Type de connexion | Wi-Fi : Pair-à-pair (ad hoc) ou infrastructure (réseau) |
| Type de connexion Ethernet | 10/100Base-T |
| Unicast | Protocole RTSP, Protocole GVSP (GigE Vision) |
| Wifi | Norme Wi-Fi – IEEE802.11a/b/g/n |
| Informations générales | |
|---|---|
| Contenu de l’emballage | Caméra thermique dans le boîtier de protection Embouts de câble supplémentaires pour câbles auxiliaires Documentation imprimée comprenant le nom d’utilisateur et le mot de passe pour se connecter à l’interface Web de la caméra |
| Dimensions [L x P x H] | FLIR GF77a 25° CH4 (7–8,5 µm) : 123 × 77 × 77 mm (4,84 × 3,03 × 3,03 po) FLIR GF77f 25° : 510 × 177 × 229 mm (20,1 × 6,97 × 9,02 po) |
| Format de l'emballage | 645 × 207 × 225 mm |
| Matériau du boîtier | Aluminium |
| Orientation/inclinaison | Fonctionnalité optionnelle ; norme de contrôle – Pelco D |
| Poids | FLIR GF77a 25° CH4 (7–8,5 µm) : 0,82 kg (1,8 lb) FLIR GF77f 25° : 5,90 kg (13,0 lb) |
| Poids de l'emballage | 6,8 kg |
| Type d'emballage | Boîte en carton |
| Interface utilisateur | |
|---|---|
| Interface Web | Oui |
| Alimentation | |
|---|---|
| Alimentation externe | Compatible avec IEEE 802.3af, IEEE 802.3at/PoE Plus |
| Consommation électrique | Typiquement 6,8 W à 24 VCC ; typiquement 7,0 W à 48 VCC ; typiquement 7,3 W à 48 V PoE |
| Spécifications générales | PoE ou externe |
| Tension externe | FLIR GF77a 25° CH4 (7–8,5 µm) : Plage autorisée 18 à 56 V CC, 8 W max . FLIR GF77f 25° : PoE Classe 4 (25 W) |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | Exigences relatives aux émissions EN 55032:2015 Exigences relatives à l’immunité EN 55035:2017 FCC Titre 47 CFR Partie 15:2019 ICES-001 Édition 4 : 2014 |
| Correction liée à la transmission de l’objectif | C |
| Corrosion | Résistance au brouillard salé : ISO9227, jusqu’à 1 000 heures |
| Garantie | http://www.flir.com/warranty/ |
| Humidité (fonctionnement et stockage) | Humidité relative : de 5 % à 95 % |
| Plage de températures de stockage | CEI 68-2-1 et CEI 68-2-2, –40 à 70 ºC pendant 16 heures |
| Température de fonctionnement | -30 à 50ºC |
| Étanchéité | FLIR GF77a 25° CH4 (7–8,5 µm) : IP 54 (CEI 60529) IP66 avec accessoire FLIR GF77f 25° : IP67 |
Remarque : Pour obtenir des ressources d’assistance supplémentaires, veuillez consulter le site Support.FLIR.com.
