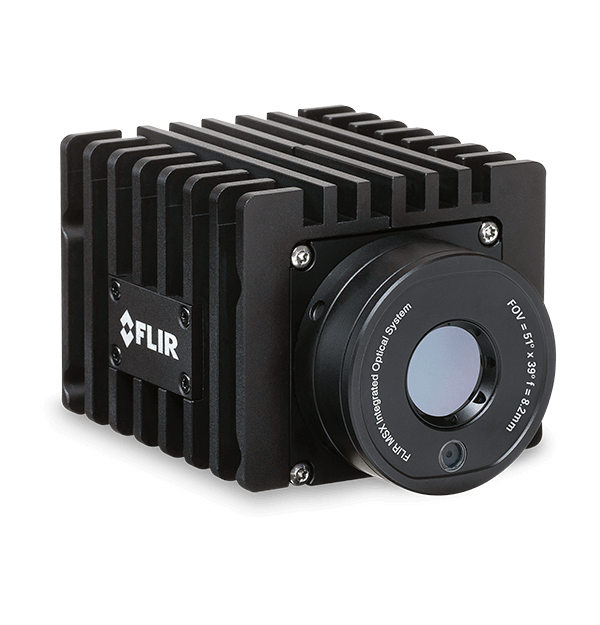

FLIR A40 Wärmebild-Kompaktkamera mit Smart Sensor
Kompakte Smart-Sensor-Wärmebild-Kamera
Product Variations
Die kompakte A40 Wärmebild-Kompaktkamera mit Smart Sensor ist ideal für Anwender, die integrierte, kamerainterne Analyse- und Alarmfunktionen für die Zustandsüberwachung und Brandfrüherkennung wünschen. Es handelt sich um eine flexible, konfigurierbare Lösung, die auf die individuellen Bedürfnisse von Automatisierungskunden in einer Vielzahl von Branchen zugeschnitten ist. Wenn sie als Systemkomponente für Lösungen für die Cloud und das „Industrial Internet of Things“ (IIoT) eingesetzt werden, können Unternehmen mit der FLIR A40 ihre Anlagen schützen, die Sicherheit verbessern, die Betriebszeit maximieren und die Wartungskosten minimieren.
Eine erschwingliche Automatisierungslösung mit hochmoderner Analyse und offenen Kommunikationsprotokollen
Schneller Zugriff auf thermische Eigenschaften mit dem großflächigen, berührungslosen Temperatursensor, der eine Auflösung von bis zu 320 × 240 (76.800 Pixel) und eine Genauigkeit von ±2 °C bietet, sowie die patentierte MSX®-Bildoptimierung von FLIR (* Nicht verfügbar in der Version A40 95°)
Vereinfachen der Integrationsbemühungen mit intelligenten thermischen Sensoren, die mit industriellen Standardprotokollen und Videomanagementsystemen einschließlich HMI und SCADA kommunizieren.
Die leichte, IP66-zertifizierte Kamera mit M8/12-Anschlüssen lässt sich problemlos an jeder beliebigen Stelle mit mehreren Montageoptionen installieren.
Specifications
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital Inputs | doppelt opto-isoliert, Vin (niedrig) = 0–1,5 V, Vin (hoch) = 3–25 V |
| Digital Output Purpose | Als Funktion des Alarms Ausgang an externes Gerät Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | H.264, MPEG4 oder MJPEG |
| Ethernet Interface | Kabel |
| EMC | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 (Funk) EN 61000-4-8 (Magnetfeld) FCC 47 CFR Teil 15 Klasse B (Emission US) ISO 13766-1 (EMV – Erdbewegungs- und Baumaschinen) EN ISO 14982 (EMV – Land- und Forstmaschinen) |
| Measurement Frequency | Bis zu 10 Hz |
| f number | 1.4 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | <35 mK |
| Accuracy | ±2 °°C (±3,6 °°F) oder ±2 % des Messwerts, für Umgebungstemperaturen von 15 °°C bis 35 °°C (59 °°F bis 95 °°F) und Objekttemperaturen über 0 °°C (32 °°F) |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Alarm Output | Digitalausgang E-Mail (SMTP) (Push) Ethernet/IP (Pull) Dateiübertragung (FTP) (Push) Modbus TCP Client (Pull) Server (Push) MQTT (Push) ONVIF Events (Push) Abfrage über RESTful API (Pull) Bild oder Video speichern |
| Kommunikation und Datenspeicher | |
|---|---|
| Digital input purpose | NUC, NUC deaktivieren, Alarm |
| Digital Inputs | doppelt opto-isoliert, Vin (niedrig) = 0–1,5 V, Vin (hoch) = 3–25 V |
| Digital I_O connector type | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digital I_O isolation voltage | 500 V eff. |
| Digital Output Purpose | Als Funktion des Alarms Ausgang an externes Gerät Fehler (NC) |
| Digital Outputs | 3-fach opto-isoliert, 0–48 V DC, max. 350 mA; Halbleiter-Opto-Relais; 1x als Fehlerausgang (NC) |
| Encoding | H.264, MPEG4 oder MJPEG |
| Ethernet | Für Steuerung, Ergebnis, Bild und Stromversorgung |
| Ethernet Communication | Basiert auf einem von FLIR urheberrechtlich geschützten TCP/IP Socket |
| Ethernet Connector Type | M12, 8-polig, X-codiert, Buchse; RP-SMA, Buchse |
| Ethernet Interface | Kabel |
| Ethernet Power | Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 3 |
| Ethernet Protocols | Smart-Sensor FLIR A40 29°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 51°: EtherNet/IP, IEEE 1588, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 95°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (Server), FTP (Client), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbit/s |
| Image Storage | n. z. |
| Multicast | Ja |
| ONVIF Profile S Compliant | 29°, 51°: Ja 95°: Nein |
| RS_232 | M8-Stecker, A-codiert |
| Unicast | Ja |
| Bildgebung und optische Daten | |
|---|---|
| Contrast Enhancement | FSX® / Histogramm-Entzerrung (nur IR) |
| Detector Pitch | 25 µm |
| f number | 1.4 |
| Field of view [FOV] | Smart-Sensor FLIR A40 29°: 29° FLIR A40 Smart Sensor 51°: 51° FLIR A40 Smart Sensor 95°: 95° |
| Focal Length | FLIR A40 Smart Sensor 29°: 14,3 mm (0,56 Zoll) FLIR A40 Smart Sensor 51°: 8,2 mm (0,32 Zoll) FLIR A40 Smart Sensor 95°: 4,1 mm (0,16 Zoll) |
| Focal Plane Array [FPA] | Ungekühlt, Mikrobolometer |

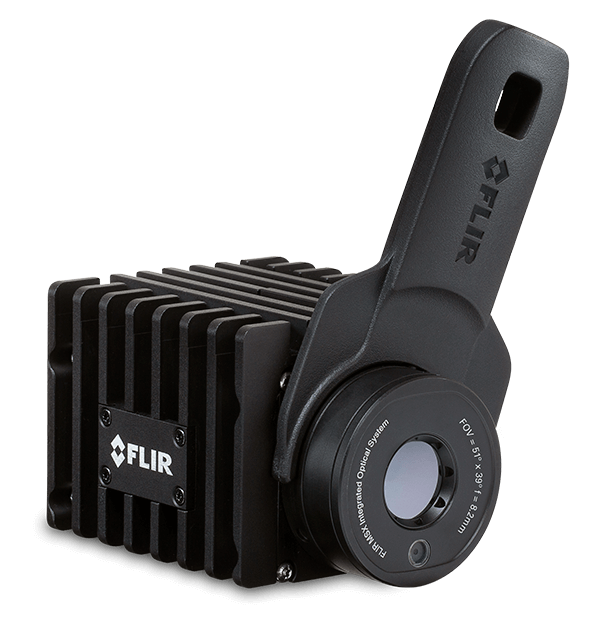

| Focus | Fixiert, einstellbar mit mitgeliefertem Werkzeug |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | 320 240× |
| Minimum Focus Distance | FLIR A40 Smart Sensor 29°: 0,25 m (0,82 Fuß) FLIR A40 Smart Sensor 51°: 0,2 m (0,66 Fuß) FLIR A40 Smart Sensor 95°: 0,1 m (0,33 Fuß) |
| MSX | Ja |
| Multi_Streaming | Ja |
| Overlay | Mit/Ohne |
| Radiometric IR video streaming | n. z. |
| Readout | Keine Messwertanzeigen, nur gestreamtes Video |
| Spatial resolution [IFOV] | 1,7 mrad/Pixel |
| Spectral Range | 7,5–14 µm |
| Streaming Resolutions | RTSPVideo-Stream 0: 640 × 480 Pixel RTSP-Video-Stream 1: 1280 × 960 Pixel |
| Thermal Sensitivity_NETD | <35 mK |
| Video Streaming | RTSP-Protokoll |
| Visible Camera | Serienmäßig |
| Visual Resolution | 1280 × 960 |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °°C (±3,6 °°F) oder ±2 % des Messwerts, für Umgebungstemperaturen von 15 °°C bis 35 °°C (59 °°F bis 95 °°F) und Objekttemperaturen über 0 °°C (32 °°F) |
| Alarm Functions | Bei jeder gewählten Messfunktion, Digitaleingang und interne Kameratemperatur |
| Alarm Output | Digitalausgang E-Mail (SMTP) (Push) Ethernet/IP (Pull) Dateiübertragung (FTP) (Push) Modbus TCP Client (Pull) Server (Push) MQTT (Push) ONVIF Events (Push) Abfrage über RESTful API (Pull) Bild oder Video speichern |
| Atmospheric transmission correction | Basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative Luftfeuchtigkeit |
| Automatic hot and cold detection | Anzeige des Max./Min.-Temperaturwerts und der Position im Rechteck |
| Measurement Corrections | Globale Objektparameter Lokale Parameter pro Analysefunktion |
| Measurement Presets | Ja |
| Measurement Tools | Smart-Sensor FLIR A40 29°: •10 Spotmeter •10 Boxen •3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre) •1 Isotherm (über/unter/Intervall) •1 Iso-Abdeckung FLIR A40 Smart Sensor 51°: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Werte/Referenz/externe Sperre) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung FLIR A40 Smart Sensor 95°: 10 Spotmeter 10 Boxen 3 Deltas (Unterschied beliebiger Werte/Referenz/externes Schloss) 1 Isotherm (über/unter/Intervall) 1 Iso-Abdeckung |
| Object Temperature Range | ⁻20°C bis 175°C (-4°F bis 347°F) 175°C bis 1000°C (347°F bis 1832°F) |
| Allgemeine Angaben | |
|---|---|
| Base Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Housing material | Aluminium |
| Size [L x W x H] | 107 × 67 × 57 mm |
| Weight | 519 g ohne untere Kühlplatte |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Corrosion | ISO 12944 C4 G oder H EN60068-2-11 |
| EMC | ETSI EN 301 489-1 (Funk) ETSI EN 301 489-17 (Funk) EN 61000-4-8 (Magnetfeld) FCC 47 CFR Teil 15 Klasse B (Emission US) ISO 13766-1 (EMV – Erdbewegungs- und Baumaschinen) EN ISO 14982 (EMV – Land- und Forstmaschinen) |
| Encapsulation | IEC 60529 und IP66 |
| Humidity [operating and storage] | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchtigkeit, 25–40 °C (77–104 °F)/2 Zyklen EN60068-2-38 |
| Measurement Frequency | Bis zu 10 Hz |
| Operating Temperature Range | -20 °C bis 50 °C (-4 °F bis 122 °F), untere Kühlplatte wird bei Temperaturen über 40 °C (104°F) benötigt. Maximaler interner Temperatursensor: 70°C (158°F) |
| Radio Spectrum | FCC 47 CFR Teil 15 Klasse C (2,4 GHz Band US) FCC 47 CFR Teil 15 Klasse E (5 GHz Band US) RSS-247 (2,4 GHz und 5 GHz Band Kanada) ETSI EN 300 328 V2.1.1 (2,4 GHz Band EU) ETSI EN 301 893 V2.1.1 (5 GHz Band EU) |
| Shock | IEC 60068-2-27, 25 g |
| Tripod Mounting | 4 x M2,5 direkt in die Kamera oder 4x 10-32 UNF auf die untere Kühlplatte |
| Vibration | IEC 60068-2-6, 0,15 mm bei 10–58 Hz und 2 g bei 58–500 Hz, sinusförmig IEC 61373 Kat. 1 (Schiene) |
| Stromversorgung | |
|---|---|
| External Power Operation | 24/48 V DC, max. 8 W |
| External Voltage | Zulässiger Bereich 18–56 V DC |
| Power Connection | M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
| Power Consumption | 7,5 W bei 24 V DC typisch 7,8 W bei 48 V DC typisch 8,1 W bei 48 V PoE typisch |
| Benutzeroberfläche | |
|---|---|
| Web interface | Ja |
