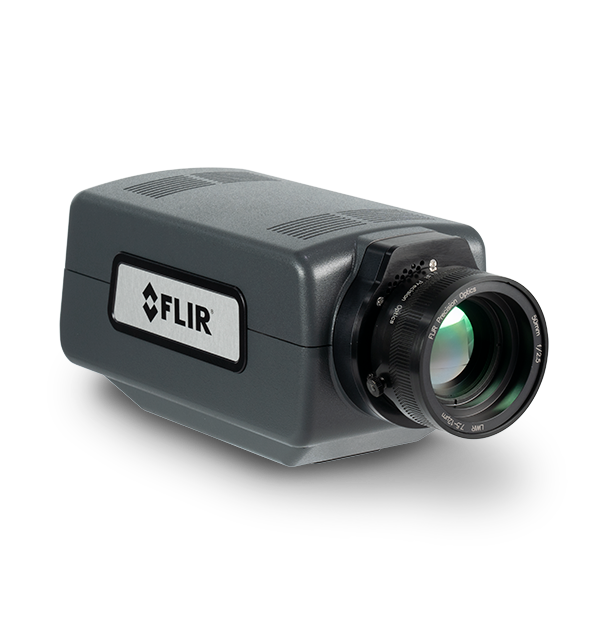

FLIR A6780 SLS
Wärmebildkamera im Langwellen-Infrarotbereich
Product Variations
Das FLIR A6780 SLS LWIR-Kamerasystem erleichtert Temperaturmessungen von schnellen thermischen Ereignissen und schnell bewegenden Zielen. So ist sie die ideale Wahl für industrielle und militärische Anwendungen sowie für die fertigungsspezifische Forschung und Entwicklung. Dank ihres gekühlten, Strained Layer Superlattice (SLS)-Detektors bietet die A6780 schnellere Schnappschussgeschwindigkeiten als andere Detektoren für gestochen scharfe Bilder ohne Bewegungsunschärfe. Manuelle und fernsteuerbare Objektivfokus-Optionen liefern die Flexibilität, um die Anzahl an Messpixeln für das relevante Objekt zu maximieren. Die einfache Konnektivität über ein einziges Gigabit-Ethernet ermöglicht eine vollständige Kamerasteuerung sowie Datenerfassung in der FLIR Research Studio Software. Damit können die Benutzer Daten schneller als je zuvor analysieren und nachvollziehen.
TEMPERATUREN SCHNELL BEWEGENDER ZIELE ERFASSEN
Bietet Teilbildfrequenzen von bis zu 4.130 Hz, ein Sortiment von optionalen Objektiven und einen integrierten Warmfilterrad mit 3 Stellungen für ein schnelles Umschalten zwischen Standard- und Hochtemperaturbereichen.
Steuern Sie die Kamera und streamen Sie in Echtzeit Daten mit einem einzigen Gigabit-Ethernet-Kabel; erfassen Sie dank der fortschrittlichen Auslöse- und Synchronisierungsfunktionen jederzeit die Daten, die Sie benötigen.
Der einfache Arbeitsablauf Verbinden–Anzeigen–Aufzeichnen–Analysieren von FLIR Research Studio hilft ihnen, Daten schnell zu erfassen und zu analysieren und einfach mit Ihrem Team zusammenzuarbeiten.
Specifications
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Pixel Size [Square] | 15 µm |
| Spectral Range | A6781 SLS: 7,5 µm (unten), 10-11 µm (oben) A6783 SLS: 7, 5 µm (unten), 10-11 µm (oben) |
| Detector Type | Strained-Layer Superlattice |
| Camera f_number | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Dynamic Range | 14 Bit |
| Frame Rate [Full Window] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Integration Time | 480 ns bis zum Vollbild |
| Standard Temperature Range [with band matched optics] | -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Optional Temperature Range [with band matched optics] | 250°C bis 2000°C/482°F bis 3632°F (ND1); 500°C bis 3000°C/932°F bis 5432°F (ND2) |
| Filter Holder [Warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Focus | Motorgetrieben (kompatibel mit manuell) |
| Bildgebung und optische Daten | |
|---|---|
| Available Lenses | Manuell (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm motorisiert (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Camera f_number | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Close_up Lenses_Microscopes | 1-fach |
| Detector Type | Strained-Layer Superlattice |
| Dynamic Range | 14 Bit |
| Filter Holder [Warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Focus | Motorgetrieben (kompatibel mit manuell) |
| Frame Rate [Full Window] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Image Time Stamp | Ja |
| Integration Time | 480 ns bis zum Vollbild |
| Lens Interface | FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben) |
| On Camera Image Storage | Keine |
| Operability | ≥98 % (≥99 % typisch) |
| Overlay | Feste Konfiguration, lässt sich abschalten |
| Palette | 8 Bit, einstellbar |
| Pixel Clock | 50 MHz |
| Pixel Size [Square] | 15 µm |
| Radiometric Data Streaming | Gigabit Ethernet (GigE Vision) |
| Readout Modes | Asynchrone Integration beim Auslesen; asynchrone Integration vor dem Auslesen |
| Readout Type | Schnappschuss (Einzelbild) |
| Resolution | 640 × 512 |
| Sensor Cooling | Drehmechanismus mit geschlossenem Kreislauf |
| Spectral Range | A6781 SLS: 7,5 µm (unten), 10-11 µm (oben) A6783 SLS: 7, 5 µm (unten), 10-11 µm (oben) |
| Standard Video | SDI |
| Standard Video Zoom | Automatisch, variabel |
| Subwindow Modes | Flexibles Teilbildformat bis zu 16 x 4 (schrittweise 16 Spalten, 4 Zeilen) |
| Thermal Sensitivity_NETD [typical] | ≤40 mK typisch |
| Video Modes | SDI: 720p@50/59,9, 1080p@25/29,9 |
| Messung und Analyse | |
|---|---|
| Accuracy | ≤Genauigkeit 100 °C (≤212 °F), Genauigkeit ±2 °C (±3,6 °F) (±1 °C/1,8 °F typisch); > 100 °C ±2 % des Messwerts (±1 % typisch) |
| Ambient Drift Compensation [with factory cal] | Ja |
| Automatic Gain Control | Manuell, linear, Plateauausgleich, DDE |
| Optional Temperature Range [with band matched optics] | 250°C bis 2000°C/482°F bis 3632°F (ND1); 500°C bis 3000°C/932°F bis 5432°F (ND2) |
| Standard Temperature Range [with band matched optics] | -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GenICam (GigE), RS-232 |
| Synchronization Modes | Sync In, Sync Out |
| Allgemeine Angaben | |
|---|---|
| Size [L x W x H ] w_o Lens | 226 × 102 × 109 mm |
| Weight [without lens] | 2,3 kg |
| Stromversorgung | |
|---|---|
| Power | 24 VDC (<24 W stationärer Zustand) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Mounting | 2 × ¼" -20 Gewindebohrungen, 1 × 3/8"-16 Gewindebohrungen, 4 × 10-24 Gewindebohrungen |
| Operating Temperature Range | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Shock_vibration | 40 g, 11 ms ½ Sinusimpuls/4,3 g RMS Zufallsvibration, alle 3 Achsen |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
