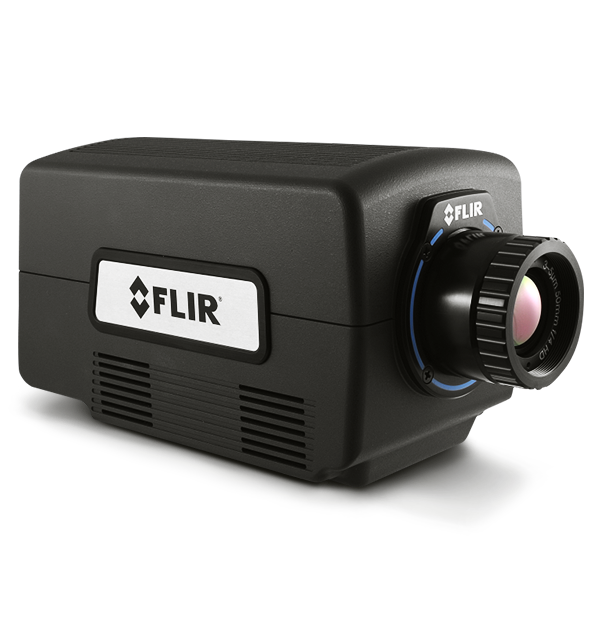

FLIR A8200sc

Leistungsstarke HD-MWIR-Kompaktkamera

Find Your Sales Engineer Contact

Die FLIR A8200sc ist eine kompakte und hochempfindliche MWIR-Kamera, die rauscharme HD-Wärmebilder liefert. Mit kurzen Belichtungszeiten und gestochen scharfen, detailreichen Bildern ist die A8200sc die perfekte Lösung für Elektronikinspektionen, thermische Luftbildkartographie, zerstörungsfreie Werkstoffprüfung und Anwendungen in der industriellen Forschung und Entwicklung.

Hochempfindlich, rauscharm
Die A8200sc erzeugt scharfe Wärmebilder in einer Größe von 1,0 Megapixel (1024 x 1024) mit sehr geringem Rauschfaktor zur Aufnahme feinster Bilddetails.
Im Schnappschussmodus kann jedes Pixel einer Szene gleichzeitig erfasst werden, was für die Temperaturmessung von sich schnell bewegenden Objekten entscheidend ist.
Die Standardschnittstellen umfassen GigE Vision®, CoaXPress und HD-SDI, die unabhängig voneinander gesteuert werden, um eine bessere Aufzeichnung und Anzeige zu ermöglichen.

Specifications

Highlighted
Detector Resolution 1024 x 1024
Resolution 1024 x 1024
Detector Pitch 18 µm
Spectral Range 3,0 – 5,0 µm
Detector Type FLIR Indium-Antimonid (InSb)
Camera f_number f/4.0
Dynamic Range 14 Bit
NETD < 20 mK
Frame Rate [Full Window] 50 Hz
Max Frame Rate 50 Hz Vollbild
Standard Temperature Range -20 °C bis 350 °C
Optional Temperature Range Bis 1.500 °C Bis 3.000 °C
Filtering Filterhalterung hinter dem Objektiv
Focus Manuell
Bildgebung und optische Daten
AGC Linear, PE, DDE
Available Lenses 17 mm, 25 mm, 50 mm, 100 mm, 200 mm
Camera Control GenICam, RS-232
Camera f_number f/4.0
Close_up Lenses_Microscopes 1x, 4x
Detector Pitch 18 µm
Detector Resolution 1024 x 1024
Detector Type FLIR Indium-Antimonid (InSb)
Digital Data Protocol Gigabit Ethernet (GigE Vision® 2.0) und CoaXPress
Dynamic Range 14 Bit
Filtering Filterhalterung hinter dem Objektiv
Focus Manuell
Frame Rate [Full Window] 50 Hz
HD Video HD-SDI (720p/50/59,9, 1080p/25/29,9)
Max Frame Rate 50 Hz Vollbild
Minimum Integration Time 480 ns
NETD < 20 mK
Operability > 99,5 % (99,9 % normal)
Palette 8 Bit, einstellbar
Readout Schnappschuss (Einzelbild)
Readout Modes Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen
Resolution 1024 x 1024
Sensor Cooling Closed Cycle Linear
Spectral Range 3,0 – 5,0 µm
Subwindow Modes Flexibel (schrittweise 16 Spalten, 8 Zeilen)
Well Capacity 2,0 Mio. Elektronen
Zoom Videozoom wird automatisch gewählt; Vollaufl. = 1-fach, 1/4 Aufl. = 2-fach
Messung und Analyse
Accuracy +/-1 °C oder +/-1 % des Messwerts Gilt nur für 0 °C bis 3.000 °C bei Standard-Objektiv- und Filterkonfigurationen
Optional Temperature Range Bis 1.500 °C Bis 3.000 °C
Standard Temperature Range -20 °C bis 350 °C
Kommunikation und Datenspeicher
Analog Video NA
Command and Control GenICam
Synchronization Modes Sync In, Sync Out, Trigger In
Allgemeine Angaben
Size [L x W x H ] w_o Lens 226 x 117 x 135 mm
Weight [without lens] 3,73 kg
Stromversorgung
Power 24 V DC (< 50 W im Dauerbetrieb)
Umgebungsfaktoren und Zertifizierungen
Mounting Jeweils 2 /4 -20 Gewindebohrungen Jeweils 1 3/8-16 Gewindebohrungen
Operating Temperature Range -20 °C bis 50 °C
Shock_vibration 40 g, 11 ms 1/4 Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen
Storage Temperature Range -55 °C bis 80 °C

Export Restrictions

The information contained in this page pertains to products that may be subject to the International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) or the Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) depending upon specifications for the final product; jurisdiction and classification will be provided upon request.
