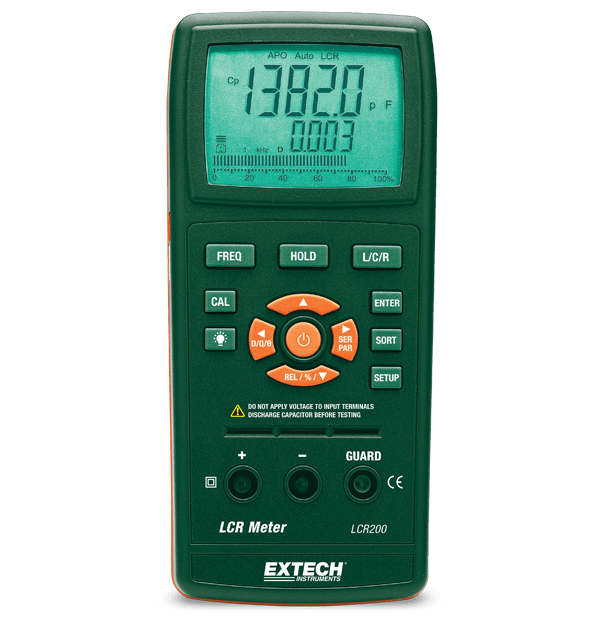

Extech LCR200

LCR-Messgerät für passive Bauteile

Das LCR200 ist ein LCR-Messgerät für passive Komponenten. Entdecken Sie den enormen Wert zahlreicher Funktionen, die dazu beitragen, dass dieses Messgerät die präzisen Messungen liefert, die Sie benötigen. Siehe Hintergrundbeleuchtete 20.000/2.000-Zählwerte-Simultananzeige des Primärparameters auf dem kontrastreichen Display. Sie können die Hoch-/Tiefgrenzen mittels Absolutwerten oder Prozentsätzen festlegen. Verwenden Sie die integrierte Prüfvorrichtung oder externe Prüfleitungen (im Lieferumfang enthalten). Verwenden Sie die integrierte Prüfvorrichtung oder externe Prüfleitungen (im Lieferumfang enthalten). Das LCR200 verfügt über eine automatische Abschaltung, die auch deaktiviert werden kann, sowie eine Anzeige für schwache Batterien, die Sie darauf hinweist, dass die Batterien ersetzt werden müssen. Inkl. Messleitungen und 9-V-Batterie.

Misst Induktivität, Kapazität und Widerstand mit Sekundärparametern Q (Qualität), D (Verlustleistung), R (Widerstand), P (Phase), ESR (äquivalenter Serienwiderstand)
Hintergrundbeleuchtete 20.000/2.000-Zählwerte-Simultananzeige von Primärparameter (L, C oder R) und Sekundärparameter
Nullabgleich (Open/Short) beseitigt unerwünschte Streuimpedanzen aus der Messung

Specifications

Allgemeine technische Daten
Capacitance 20 pF, 200 pF, 2000 pF, 20,000 nF, 200,00 nF, 2000,0 nF, 20,000 µF, 200,00 µF, 2,0000 mF, 20,00 mF
Dissipation Factor [DF] 0,000 bis 1999
Inductance 20 µH, 200 µH, 2000,0 µH, 20,0000 mH, 200,00 mH, 2000,0 H, 20,000 H, 200,00 H, 2000,0 H
Inductance Basic Accuracy ±(0,5 % des Messwerts + 5 Stellen)
Phase ±90 °
Quality Factor [Q] 0,000 bis 1999
Resistance 20,00 Ω, 200,00 Ω, 2,0000 kΩ, 20,000 kΩ, 200,00 kΩ, 2,0000 MΩ, 20,000 MΩ, 200,0 MΩ
Test Frequency 100 Hz/120 Hz/1 kHz/10 kHz/100 kHz
Weitere Details
Certifications CE
Dimensions 193 × 88 × 41 mm (7,6 × 3,5 × 1,6 Zoll)
Power 1 9-V-Batterie
Warranty 2 Jahre
Weight 420 g (14,8 oz)
