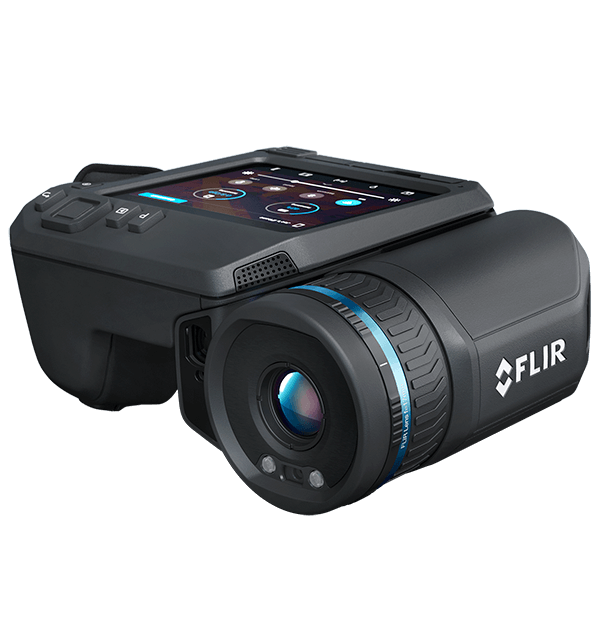

FLIR T530
Professionelle Wärmebildkamera
Product Variations
Die FLIR T530 bietet Fachleuten alle Funktionen, die diese zum präzisen Aufspüren von Hotspots und potenziellen Defekten benötigen. Mit ihrer um 180° drehbaren Objektivplattform und ihrem hellen, 4 Zoll großen LCD-Display wurde die FLIR T530 speziell zur einfachen und bequemen Überprüfung schwer erreichbarer Komponenten in jeder Umgebung entwickelt. Die direkt in die Kamera integrierten Mess- und Analysefunktionen, der lasergestützte Autofokus und die branchenführende Bildqualität von FLIR gewährleisten, dass Sie alle Probleme rasch aufspüren und näher überprüfen können. Mit dem integrierten Modus Inspection Route können Sie von FLIR Thermal Studio Pro Vermessungspläne auf Ihre Kamera herunterladen und ausführen. Gemeinsam helfen Ihnen diese Systeme bei der Aufzeichnung von Temperaturdaten und Bildern im sichtbaren Bereich in logischer Reihenfolge. So lassen sich Probleme, Störungen und Defekte schneller erkennen und beheben. Kombinieren Sie die T530 mit einem FLIR FlexView-Objektiv mit zwei Sichtfeldern,® um bequem und ohne Objektivwechsel sofort vom Weitwinkel- zum Teleobjektiv-Scannen wechseln zu können.
Alle Kameras der FLIR T-Serie werden jetzt mit einem kostenlosen Gutschein für die Teilnahme an einer Schulung der FLIR Academy—im Wert von 399 USD geliefert (Details siehe unten).
Komfort, Effizienz und Leistung
Der lasergestützte Autofokus garantiert Ihnen einen gestochen scharfen Fokus für präzise Temperaturmessungen, die schnelle, aber fundierte Entscheidungen erlauben.

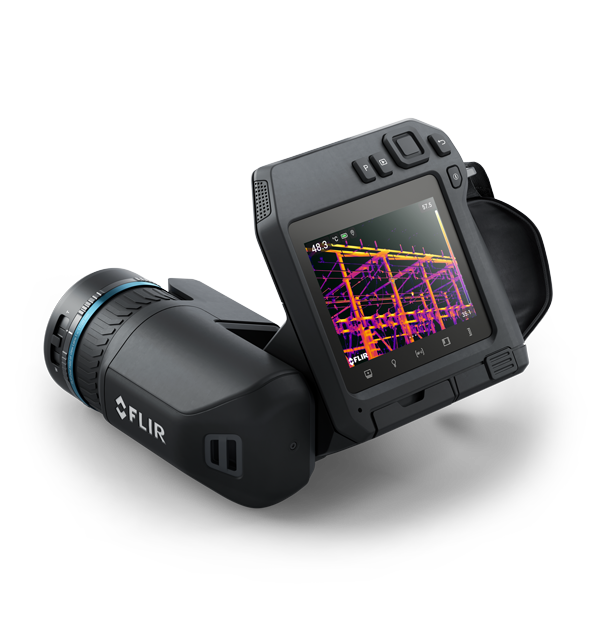

Die Optikeinheit der T530 ist um 180° drehbar, so dass Sie Zielobjekte in jedem beliebigen Winkel so lange Sie möchten bequem abbilden können.
Der kapazitive Touchscreen mit intuitivem Menü ist einfach zu bedienen und kann mit zwei programmierbaren Tasten angepasst werden.
Specifications
| Highlighted | |
|---|---|
| IR Resolution | 320 × 240 (76.800 Pixel) |
| Thermal Sensitivity_NETD | <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° bei +30 °C (+86 °F) <50 mK, 14° bei +30 °C (+86 °F) <40 mK, 80° bei +30 °C (+86 °F) |
| Accuracy | ±2 °C (±3,6 °F) oder ±2 % der Messwerte |
| Field of view [FOV] | 42° × 32° 24° × 18° 14° × 10° 80° × 63° |
| Digital Camera | 5 MP, mit integrierter LED-Foto-/Videolampe; deaktiviert, wenn 80° Objektive verwendet werden |
| Display | 4"-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion |
| Storage Media | Herausnehmbare SD-Karte |
| Bildgebung und optische Daten | |
|---|---|
| Camera software update | Mit USB-Kabel oder SD-Karte |
| Color | Schwarz |
| Color palettes | Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC |
| Detector Type and Pitch | Ungekühlter Mikrobolometer, 17 µm |
| Digital Camera | 5 MP, mit integrierter LED-Foto-/Videolampe; deaktiviert, wenn 80° Objektive verwendet werden |
| Digital Camera FOV | 53° × 41° |
| Digital Zoom | 1- bis 4-fach stufenlos |
| f number | 1.1, 42° 1.3, 24° 1.5, 14° 1.3, 80° ° |
| Field of View | 42° × 32° 24° × 18° |
| Field of view [FOV] | 42° × 32° 24° × 18° 14° × 10° 80° × 63° |
| Focal Length | 10 mm (0,39 Zoll), 42° 17 mm (0,67 Zoll), 24° 29 mm (1,41 Zoll), 14° 5 mm (0,19 Zoll), 80° |
| Focus | Stufenlose Einpunkt-Laser-Entfernungsmesser (LDM), Einpunkt-Kontrast, manuell |
| Image Frequency | 30 Hz |
| IR Resolution | 320 × 240 (76.800 Pixel) |
| Laser Alignment | Position wird automatisch auf dem Infrarotbild angezeigt |
| Lens | 24°, 14°, 42°, 80°, DFOV (24°, 14°), DFOV (42°, 24°) |
| Lens Identification | Automatisch |
| Minimum Focus Distance | 0,15 m (0,49 ft.), 42° 0,15 m (0,49 ft.), 24° 1,0 m (3,28 ft.), 14° Makromodus 103 µm als Option auf 24° 0,10 m (3,9 in.), 80° |
| Minimum Focus Distance with MSX | 0,65 m, 42°0,5 m, 24°1,0 m, 14° |
| Non_radiometric IR video streaming | H.264 oder MPEG-4 über WLAN MJPEG über UVC oder WLAN |
| Picture_in_Picture | Größe und Position einstellbar |
| Radiometric IR video recording | Radiometrische Echtzeitaufzeichnung (.csq) |
| Radiometric IR video streaming | Über UVC |
| Resolution | 320 × 240 Pixel (VGA) |
| Spatial resolution [IFOV] | 2,41 mrad/Pixel, 42° 1,31 mrad/Pixel, 24° 0,75 mrad/Pixel, 14° 5,2 mrad/Pixel, 80° |
| Spectral Range | 7,5–14,0µ m |
| Thermal Sensitivity_NETD | <30 mK, 42° bei +30 °C (+86 °F) <40 mK, 24° bei +30 °C (+86 °F) <50 mK, 14° bei +30 °C (+86 °F) <40 mK, 80° bei +30 °C (+86 °F) |
| UltraMax | Quadruples pixel count; activated in menu and processed in FLIR Thermal Studio |
| Video Lamp | Integrierte LED-Leuchte |
| Viewfinder | Nein |
| Visual Image | Ja |
| Visual Video Recording | H.264 auf Speicherkarte |
| Visual Video Streaming | Ja |
| Messung und Analyse | |
|---|---|
| Accuracy | ±2 °C (±3,6 °F) oder ±2 % der Messwerte |
| Automatic hot and cold detection | Automatische maximale/minimale Markierungen innerhalb eines Bereichs |
| Color alarm [isotherm] | •Über•Unter•Intervall•Kondensation (Feuchtigkeit, Luftfeuchte, Taupunkt)•Isolierung |
| Difference Temperature | Ja |
| Emissivity Correction | Ja, variabel von 0,01 bis 1,0 oder durch Auswahl aus der Materialliste |
| Measurement Corrections | Ja |
| Measurement Function Alarm | Akustischer/visueller Alarm (über/unter) bei jeder ausgewählten Messfunktion |
| Measurement Presets | •Keine Messungen•Center-Spot•Hot-Spot•Cold-Spot• Benutzervoreinstellung 1•Benutzervoreinstellung 2 |
| Object Temperature Range | -20 °°C bis 120 °°C (-4 °°F bis 248 °°F); 0 °°C bis 65 °°C (32 °°F bis 1202 °°F); Optionale Kalibrierung: 300 °C bis 1200 °C (572 °F bis 2192 °F) |
| Reference Temperature | Ja |
| Benutzeroberfläche | |
|---|---|
| Display | 4"-LCD-Touchscreen mit 640 × 480 Pixeln und automatischer Drehfunktion |
| Display Technology | IPS |
| Languages | 21 |
| Text | Vordefinierte Liste oder Touchscreen-Tastatur |
| Touch Screen | Optisch verbundener PCAP |
| Voice | Über integriertes Mikrofon oder Bluetooth bis zu 60 Sek. lange Sprachaufzeichnungen zu Einzelbildern oder Videos hinzufügen (Lautsprecher ebenfalls in Gerät integriert) |
| Kommunikation und Datenspeicher | |
|---|---|
| Audio | Mikrofon und Lautsprecher für Sprachkommentare von Bildern |
| Communication Interfaces | USB 2.0, Bluetooth, WLAN |
| Image File Format | Standard-JPEG mit Messdaten |
| METERLiNK | Kabellose Verbindung (Bluetooth) an: FLIR-Modelle mit METERLiNK |
| METERLiNK_Bluetooth | Kommunikation mit Headset und externen Sensoren |
| Storage Media | Herausnehmbare SD-Karte |
| USB | USB Typ C: Datenübertragung/Video/Stromversorgung |
| USB_Standard | USB 2.0 High Speed |
| Video Out | DisplayPort über USB Typ C |
| Stromversorgung | |
|---|---|
| Battery operating time | Ca. 4 Stunden bei 25 °C (77 °F) Umgebungstemperatur und typischer Nutzung |
| Battery Type | Li-Ion-Akku, aufladbar in der Kamera oder mit separatem Ladegerät |
| Battery voltage | 3,6 V |
| Battery weight | 195 g |
| Charging system | In die Kamera integriert (Netzteil oder 12-V-Anschluss von einem Kfz) oder Ladegerät mit 2 Ladeeinschüben |
| Charging Temperature | 0–45 °C (32–113°F) |
| External Power Operation | Netzteil 90–260 V AC (50/60 Hz) oder 12 V von einem Kfz (Kabel mit Standardstecker, optional) |
| Power Management | Automatische Abschaltung und Sleep-Modus |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| EMC | •ETSI EN 301 489-1 (Funk)•ETSI EN 301 489-17•EN 61000-6-2 (Immunität)•EN 61000-6-3 (Emission)•FCC 47 CFR Part 15 Class B (Emission) |
| Humidity [operating and storage] | IEC 60068-2-30/24 Stunden, 95 % relative Luftfeuchte, 25–40 °C (77–104 °F) 2 Zyklen |
| Operating Temperature Range | –15 °C bis 50 °C |
| Radio Spectrum | ETSI EN 300 228, FCC Teil 15.249, RSS-247 Ausgabe 2 |
| Safety | EN/UL/CSA/PSE 60950-1 |
| Storage Temperature Range | –40 °C bis +70 °C |
| Tripod Mounting | UNC 1/4"-20 |
| Allgemeine Angaben | |
|---|---|
| Compatible with FLIR software | FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK |
| Housing material | PCABS mit TPE, Magnesium |
| Laser Pointer | Klasse 2, 0,05–40 m (0,16–131 ft) ±1 % des gemessenen Abstands |
| Packaging | Infrarotkamera mit Objektiv, 2 Akkus, Akkuladegerät, Hartschalen-Tragetasche, Tragegurte, vorderer Objektivdeckel, Netzteile, gedruckte Dokumentation, SD-Speicherkarte (8 GB), Kabel (USB 2.0 A zu USB Typ C, USB Typ C zu HDMI, USB Typ C zu USB Typ C), Lizenzkarte: FLIR Thermal Studio Pro (3-Monats-Abo) |
| Packaging Size | 500 × 190 × 370 mm (19,7 × 7,5 × 14,6 Zoll) |
| Size [L x W x H] | Objektiv horizontal: 140 × 201,3 × 167,3 mm (5,5 × 7,9 × 6,6 Zoll) |
| Weight [battery included] | 1,4 kg |
