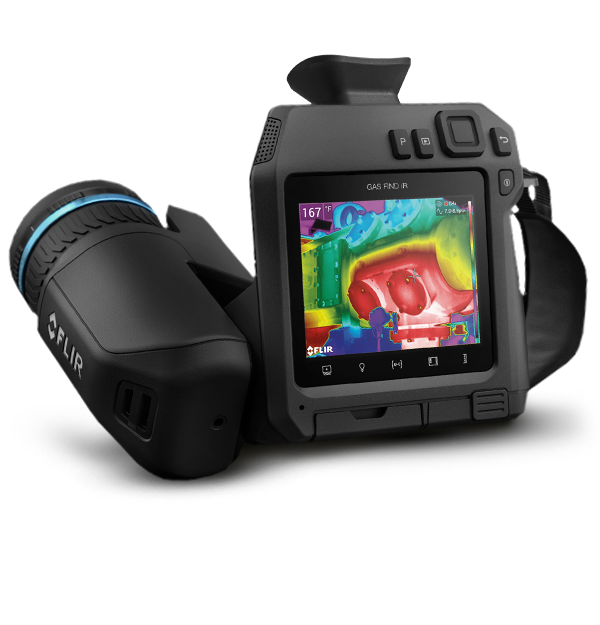

Cámara de visualización óptica de imágenes de gas no refrigerada
FLIR GF77 es una innovadora cámara óptica de imagenología de gases sin enfriamiento, con opciones de lentes intercambiables, que detecta metano, hexafluoruro de azufre (SF6), etileno, amoniaco y otras emisiones gaseosas. Capaz tanto de detectar gases como de medir temperaturas durante las inspecciones térmicas, GF77 es ideal para servicios públicos eléctricos, operaciones petroleras y de gas natural, plantas químicas/de fabricación, la industria alimenticia y agrícola, y servicios de emergencia. Esta solución asequible ofrece el beneficio de las calibraciones termográficas integradas y la flexibilidad para detectar una amplia gama de gases, con un simple cambio de lentes. La adquisición de una cámara GF77 incluye una suscripción de 3 meses a FLIR Thermal Studio Pro y a FLIR Route Creator.
Mejore la claridad de la imagen y la detección de gas con las funciones avanzadas de Flir
La GF77 está calibrada para la temperatura, por lo que puede ajustar el contraste entre la nube de gas y el fondo. O aumente el contraste instantáneamente con la característica de ajuste automático 1-Touch Level/Span. Por último, resalte el movimiento de la pluma de gas con el modo de alta sensibilidad de FLIR (HSM).
| Highlighted | |
|---|---|
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Sensibilidad al gas [NECL] | Lente LR: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: <100 ppm × m Lente HR: SF6: <1 ppm × m, C ₂H₄: <20 ppm × m, NH₃: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10 °C, Distancia = 1 m) |
| Paso del detector | 25 µm |
| Precisión | ≤100 °C ± 3 °C (±5,4 °F), >100 °C ±3 % para temperatura ambiente de 15 a 35 °C (59 a 95 °F) |
| Rango espectral | LR: 7-8,5 µm, HR: 9,5-12 µm |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | Lente de 25°: 25° × 19°, lente de 6°: 6,4° × 4,9° |
| Distancia focal mínima | Lente de 25°: 0,3 m (0,98 pies), lente de 6°: 5 m (16,4 pies) |
| Distancia focal mínima con MSX | Lente de 25°: 0,65 m (2,1 pies) |
| Frecuencia de imagen [ventana completa] | 30 Hz |
| Frecuencia de la imagen | 30 Hz |
| Grabación de vídeo IR no radiométrico | H.264 en tarjeta de memoria |
| Grabación de vídeo IR radiométrico | Grabación radiométrica en tiempo real (.csq) |
| Grabación de vídeo visual | H.264 en tarjeta de memoria |
| Imagen visual | Cámara visible de 5 MP con luz LED |
| Lentes disponibles | 25° HR, 25° LR, 6° HR, 6° LR. (Se requiere calibración de servicio) |
| Longitud focal | Lente de 25°: 18 mm (0,71"), lente de 6°: 74 mm (2,9") |
| Número F | Lente de 25°: 1,04, lente de 6°: 1,35 |
| Paso del detector | 25 µm |
| Rango espectral | LR: 7-8,5 µm, HR: 9,5-12 µm |
| Resolución de infrarrojos | 320 × 240 píxeles |
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Resolución espacial (IFOV) | Lente de 25°: 1,4 mrad/píxel, lente de 6°: 0,36 mrad/píxel |
| Sensibilidad al gas [NECL] | Lente LR: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: <100 ppm × m Lente HR: SF6: <1 ppm × m, C ₂H₄: <20 ppm × m, NH₃: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10 °C, Distancia = 1 m) |
| Sensibilidad térmica/NETD | Lente de 25°: <25 mK a 30 °C (86 °F), lente de 6°: <40 mK a 30 °C (86 °F) |
| Tipo de detector | Microbolómetro sin enfriamiento |
| Transmisión de vídeo IR no radiométrico | H.264, MPEG-4 por RTSP por Wi-Fi; MJPEG por UVC o Wi-Fi |
| Transmisión de vídeo IR radiométrico | Comprimido, sobre UVC |
| Visualización en cámara | LCD táctil de 640 × 480 píxeles (QVGA) con rotación automática de 4" |
| Vídeo IR no radiométrico | H.264 en tarjeta de memoria |
| Zoom digital | 1–6× continuo |
| Medición y análisis | |
|---|---|
| Detecta los siguientes gases | Lente LR: metano, óxido nitroso, propano, dióxido de azufre, R-134a y R-152a; lente HR: hexafluoruro de azufre, amoniaco, etileno |
| Precisión | ≤100 °C ± 3 °C (±5,4 °F), >100 °C ±3 % para temperatura ambiente de 15 a 35 °C (59 a 95 °F) |
| Rango de temperatura del objeto | Rango 1: de -20° a 80 °C (de -4° a 176 °F), Rango 2: de 0° a 250 °C (de 212° a 482 °F), Rango 3: de 100° a 500 °C (de 32° a 932 °F) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Formato de archivo de imagen | JPEG estándar, con datos de medición incluidos. Modo de solo infrarrojos |
| Interfaz | USB 2.0, Bluetooth®, Wi-Fi, DisplayPort |
| Soporte de almacenamiento | Tarjeta SD extraíble |
| General | |
|---|---|
| Peso [lente y baterías incl.] | FLIR GF77 25° (1): 1,54 kg (3,4 lb) FLIR GF77 25° (2): 1,68 kg (3,7 lb) FLIR GF77 25° (1) + 6° (1): 1,9 kg (4,2 lb) FLIR GF77 25° (2) + 6° (1): 2,05 kg (4,51 lb) |
| Tamaño [L. × An. × Al.] | Lente vertical: 150,5 × 201,3 × 84,1 mm (5,9 × 7,9 × 3,3"), lente horizontal: 150,5 × 201,3 ×167,3 mm (5,9 × 7,9 × 6,6") |
| Alimentación | |
|---|---|
| Tiempo operativo de la batería | >4 horas a 25 °C (68 °F) con uso típico |
| Tipo de batería | Batería recargable de iones de litio |
| Voltaje de la batería | 3.6 V |
| Características medioambientales y certificaciones | |
|---|---|
| Golpes y vibraciones | 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6) |
| Montaje | UNC 1⁄4′′-20 |
| Protección | IP 54 (IEC 60529) |
| Rango de temperatura ambiente | –15 °C a 50 °C (5 °F a 122 °F) |
| Rango de temperatura de almacenamiento | –De 40 a 70 °C (de –40 a 158 °F) |
| Rango de temperatura operativa | –De 15 a 50 °C (de 5 a 122 °F) |
| Seguridad | EN/UL/CSA/PSE 60950-1 |
Nota: Para obtener más recursos de soporte, visite Support.FLIR.com.
