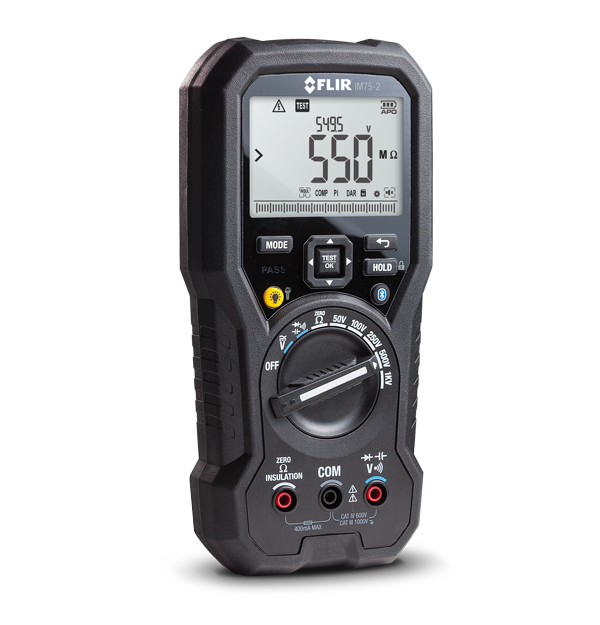

El FLIR IM75-2 es un multímetro digital multifunción y probador de aislamiento de mano de primer nivel con funciones para instalación, solución de problemas y mantenimiento para profesionales. El FLIR IM75-2 incluye varios modos de aislamiento especializados, como índice de polarización, absorción dieléctrica y resistencia de continuidad a tierra. Las pruebas de aislamiento se pueden realizar de manera instantánea, continua y a lo largo de una duración cronometrada para permitir una evaluación a fondo. La pantalla LED multicolor con modo de comparación hace que las determinaciones de pasa/falla sean fáciles y visibles. Utilice la aplicación METERLiNK® para capturar de manera rápida y eficiente lecturas, imágenes y videos para análisis, tendencias y uso compartido.
•Multímetro multifunción digital avanzado y probador de aislamiento portátil de primer nivel, para profesionales dedicados a instalación, diagnóstico y resolución de problemas y mantenimiento
• Pruebas de voltaje del aislamiento de hasta 1 kV, que miden resistencias del aislamiento de entre 4 MΩ a 20 GΩ
• El filtrado del variador de frecuencia (VFD) avanzado y la pantalla doble muestran el voltaje y la frecuencia a la vez
• Las mediciones de RMS DMM verdadero ofrecen rendimiento confiable y un rango de 1000 V
• Pruebas de voltaje del aislamiento de hasta 1 kV, que miden resistencias del aislamiento de entre 4 MΩ a 20 GΩ
• El filtrado del variador de frecuencia (VFD) avanzado y la pantalla doble muestran el voltaje y la frecuencia a la vez
• Las mediciones de RMS DMM verdadero ofrecen rendimiento confiable y un rango de 1000 V
• Fabricadas para hacer que cualquier problema eléctrico sea más fácil de solucionar
• Las potentes luces de trabajo LED eliminan la necesidad de una linterna con iluminación tenue
• Diseño duradero y de doble moldeado con clasificación IP54 y probado en caídas de 3 m
• Dígitos grandes y fáciles de leer y pantalla retroiluminada
• El indicador LED multicolor con modo de comparación hace que las determinaciones de pasa/falla sean fáciles y visibles
• Las potentes luces de trabajo LED eliminan la necesidad de una linterna con iluminación tenue
• Diseño duradero y de doble moldeado con clasificación IP54 y probado en caídas de 3 m
• Dígitos grandes y fáciles de leer y pantalla retroiluminada
• El indicador LED multicolor con modo de comparación hace que las determinaciones de pasa/falla sean fáciles y visibles
• Comunicación inalámbrica con la aplicación FLIR METERLiNK®
• Capture lecturas, cree informes y compártalos fácilmente con su equipo
• Haga comparaciones de medición a lo largo del tiempo
• Defina umbrales de alarma personalizados para proporcionar una garantía adicional de los rangos operativos mientras se realizan los procedimientos de prueba
• Capture lecturas, cree informes y compártalos fácilmente con su equipo
• Haga comparaciones de medición a lo largo del tiempo
• Defina umbrales de alarma personalizados para proporcionar una garantía adicional de los rangos operativos mientras se realizan los procedimientos de prueba
Especificaciones
| Highlighted | |
|---|---|
| Resistencia de aislamiento | 4,000 MΩ ± (1,5 % + 5 dígitos) 40,00 MΩ ± (1,5 % + 5 dígitos) 400,0 MΩ ± (3,0 % + 5 dígitos) 4000 MΩ ± (3,0 % + 5 dígitos) 4,1 G a 20,0 GΩ ± (10,0 % + 3 dígitos) |
| Voltajes de prueba de aislamiento | 50 V para máx. 50,0 MΩ 100 V para máx. 100,0 MΩ 250 V para máx. 250,0 MΩ 500 V para máx. 500,0 MΩ 1000 V para máx. 20 GΩ |
| Clasificación de categoría | CAT IV-600 V, CAT III-1000 V |
| Medición y análisis | |
|---|---|
| Capacitancia | 1000 μF ± (1,2 % + 2 dígitos) 10,00 mF ± (1,2 % + 20 dígitos) |
| Clasificación de categoría | CAT IV-600 V, CAT III-1000 V |
| Continuidad | 400,0 Ω ± (0,5 % + 2 dígitos) |
| Frecuencia [CAV] | 400,0 Hz ± 5 dígitos 4,000 kHz ± 5 dígitos 40,00 kHz ± 5 dígitos |
| Resistencia de aislamiento | 4,000 MΩ ± (1,5 % + 5 dígitos) 40,00 MΩ ± (1,5 % + 5 dígitos) 400,0 MΩ ± (3,0 % + 5 dígitos) 4000 MΩ ± (3,0 % + 5 dígitos) 4,1 G a 20,0 GΩ ± (10,0 % + 3 dígitos) |
| Resistencia de conexión a tierra | 40,00 Ω ± (1,5 % + 5 dígitos) 400,0 Ω ± (1,5 % + 3 dígitos) 4000 Ω ± (1,5 % + 3 dígitos) 40,00 kΩ ± (1,5 % + 3 dígitos) |
| Voltaje CA | 1000.0 V: 50 Hz a 60 Hz ± (1,5 % + 5 dígitos), 61 Hz a 500 Hz, ± (2,0 % + 5 dígitos) |
| Voltaje CA con VFD | 1000,0 V: 50 Hz a 60 Hz ± (1,5 % + 5 dígitos), 61 Hz a 400 Hz, ± (5,0 % + 5 dígitos) |
| Voltaje CC | 1000,0 V ± (0,1 % + 5 dígitos) |
| Voltajes de prueba de aislamiento | 50 V para máx. 50,0 MΩ 100 V para máx. 100,0 MΩ 250 V para máx. 250,0 MΩ 500 V para máx. 500,0 MΩ 1000 V para máx. 20 GΩ |
| Comunicación y almacenamiento de datos | |
|---|---|
| Memoria | 99 ubicaciones de almacenamiento |
| Rango máximo de Bluetooth | 10 m (32 ft) |
| Alimentación | |
|---|---|
| Tipo de batería | 6 × baterías alcalinas AAA de 1,5 V |
| Características medioambientales y certificaciones | |
|---|---|
| Certificaciones | FCC Clase B, CE, UL, UKCA, RCM |
| Clasificación IP | IP54 protegido contra el polvo y resistente a salpicaduras |
| Garantía | https://www.flir.com/testwarranty |
| Prueba de caída | 3 m (9,8 ft) |
| Temperatura operativa | 0 °C a 50 °C (32 °F a 122°F) |
