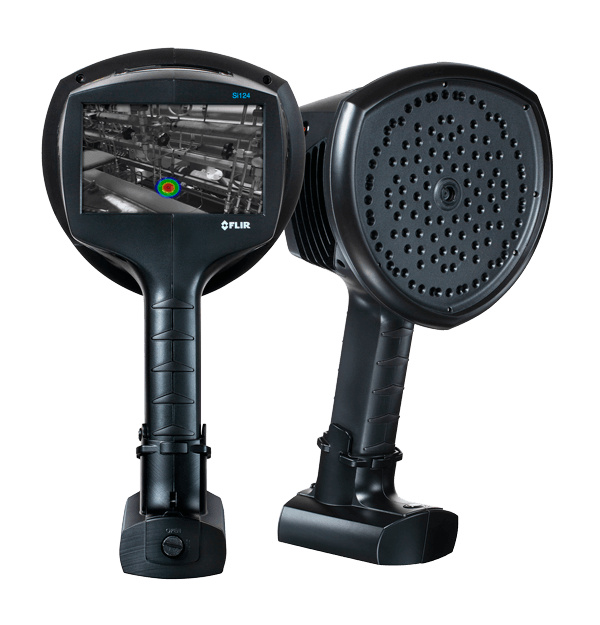

FLIR Si124-LD
Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks
Product Variations
Die FLIR Si124-LD akustische Bildgebungskamera kann Ihnen helfen, Druckluftlecks in Druckluftsystemen bis zu 10-mal schneller zu finden als herkömmliche Methoden. Diese leichte, einhändig bedienbare Lösung ist mit 124 Mikrofonen ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen auch in lauten, industriellen Umgebungen visuell darstellt. Das akustische Bild wird in Echtzeit über ein Digitalkamerabild gelegt. Dadurch können Sie den Ursprung des Tons präzise lokalisieren. Die Si124-LD verfügt über ein Plugin, mit dem Sie akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichterstellung in die FLIR Thermal Studio Suite importieren können. Die Feldanalyse und Berichterstellung können auch über den Cloud-Service FLIR Acoustic Camera Viewer durchgeführt werden. Durch eine regelmäßige Wartungsroutine kann der FLIR Si124-LD Einrichtungen helfen, Geld bei den Versorgungsrechnungen zu sparen und die Kosten für die Installation neuer Kompressoren hinauszuzögern.
Erhältlich in zusätzlichen Modellen mit kabelloser Akkuoption: Si124-PD für elektrische Versorgungsanwendungen oder Si124 für elektrische Versorgungs- und Leckerkennungsanwendungen. Sehen Sie sich die Modelle im entsprechenden Produktabschnitt unten an.
Schnelles Finden von Druckluftlecks
Mit akustischer Bildgebung lassen sich Druckluftlecks bis zu zehn Mal schneller als mit herkömmlichen Methoden erkennen
Minimieren hoher Anlagenkosten, Störungen und Ausfälle durch Sicherstellen des geeigneten Luftdrucks für pneumatische Geräte
Schweregrad von Lecks in Echtzeit bewerten mit diesem leichten, intelligenten Gerät, das mit einer Hand bedienbar ist.
Specifications
| Highlighted | |
|---|---|
| Acoustic Measurement | 124 low-noise MEMS microphones, real-time sound visualization |
| Severity Assessment | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Leak Rate | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Bildgebung und optische Daten | |
|---|---|
| Camera software update | Automatic over Wi-Fi USB via computer |
| Dynamic Range | Low limit: <-15 dB High limit: >120 dB |
| Field of view [FOV] | 62° × 49° |
| Frame Rate | Video: 25 fps Acoustic image: 30 fps |
| Video Frame Rate | 25 fps |
| Video Image Resolution | 800 × 480 |
| Zoom | 2x digital zoom |
| Messung und Analyse | |
|---|---|
| Acoustic Measurement | 124 low-noise MEMS microphones, real-time sound visualization |
| Bandwidth | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Distance | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Leak Rate | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Severity Assessment | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Benutzeroberfläche | |
|---|---|
| Display | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Input Device | Resistive touchscreen |
| Power On Indicator | LED (red) |
| Stromversorgung | |
|---|---|
| Battery | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Battery Charger | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Battery weight | 985 g (2.2 lb) |
| External Battery | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Internal Battery | Li-Ion 6 Wh |
| Nominal Input Voltage | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Operating And Storage Humidity | Recommended 0 to 90% |
| Operating Temperature Range | –10°C to 50°C (14°F to 122°F) |
| Storage Temperature Range | -20°C to 70°C (-4°F to 158°F) |
| Allgemeine Angaben | |
|---|---|
| Battery Cord Length | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Battery Size | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Packaging Type | Cardboard box |
| Packaging Weight | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Size | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Total Weight [Including All Accessories] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Weight | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
