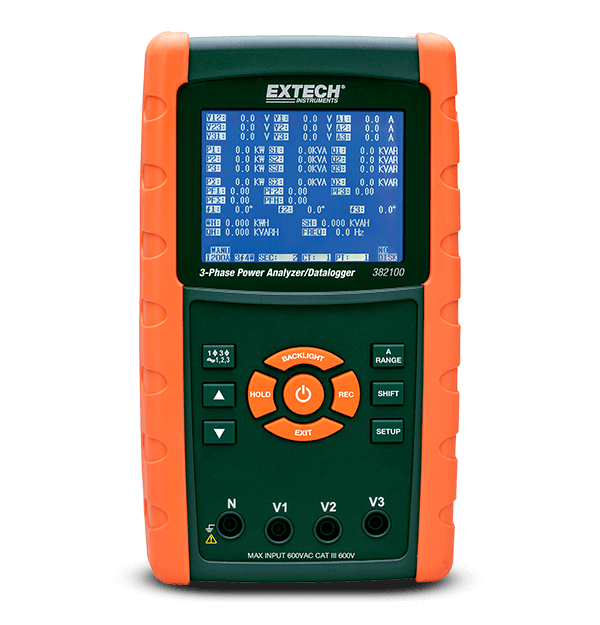

Extech 382100
Leistungsanalysator/Datenlogger für Drehstrom, 1200 A
Der Extech 382100 ist ein Leistungsanalysator/Datenlogger für Drehstrom, der Daten (bis zu 30.000 Messwertsätze) im Excel-Format auf einer SD-Karte speichert, sodass sie leicht auf Ihren PC übertragen werden können. Er ermöglicht eine vollständige Systemanalyse mit bis zu 35 Parametern, darunter: V (Phase-zu-Phase), V (Phase-zu-Erde), A (Phase-zu-Erde), KW/KVA/KVAR/PF (Phase), KW/KVA/KVAR/PF (System), KWH/KVAH/KVARH/PFH (System) und Phasenwinkel. Die Messwerte werden auf einer großen hintergrundbeleuchteten LCD-Anzeige mit Punktmatrix angezeigt, die bei Sonnenlicht lesbar ist. Das Gerät wird mit drei Stromzangen, vier Spannungsleitungen mit Krokodilklemmen, acht AA-Batterien, SD-Speicherkarte, Universalnetzteil für Wechselstrom (100 bis 240 V), Koffer und Benutzerhandbuch geliefert.
Technische Daten
| Allgemeine technische Daten | |
|---|---|
| Blindleistung | 9,999 MVAR |
| Blindleistung Grundgenauigkeit | ±(1,0 % des Messwertes + 0,08 KVAR) |
| Blindleistungsenergie | 0,0 kVARh bis 9,999 MVARH |
| Blindleistungsenergie Grundgenauigkeit | ±(2,0 % des Messwertes + 0,08 kVARh) |
| Echteffektivwert (TRMS) | Ja |
| Frequenz | 45 Hz bis 65 Hz |
| Frequenz Grundgenauigkeit | ±0,1 Hz |
| Leistungsfaktor | 0,00 bis 1,00 |
| Leistungsfaktor Grundgenauigkeit | ±0,04 |
| Phase | -180° bis +180.0° |
| Phase Grundgenauigkeit | ±1° |
| Scheinleistung | 9,999 MVA |
| Scheinleistung Grundgenauigkeit | ±(1,0 % des Messwertes + 0,08 kVA) |
| Scheinleistungsenergie | 0,0 kVAh bis 9,999 MVAh |
| Scheinleistungsenergie Grundgenauigkeit | ±(2,0 % des Messwertes + 0,08 KVAh) |
| Speicher | 60.000 Messwerte (SD-Speicherkarte mit 2 GB) |
| Wechselspannung | 600,0 V |
| Wechselspannung Grundgenauigkeit | ±(0,5 % des Messwertes + 0,5 A) |
| Wechselstrom | 1200A |
| Wechselstrom Grundgenauigkeit | ±(0,5 % des Messwertes + 0,5 A) |
| Wirkleistung | 9,999 MW |
| Wirkleistung Energie Grundgenauigkeit | ±(2,0 % des Messwertes + 0,08 KWh) |
| Wirkleistung Grundgenauigkeit | ±(1,0 % des Messwertes + 0,08 KW) |
| Wirkleistungsenergie | 0,0 kWh bis 9,999 MWh |
| Weitere Details | |
|---|---|
| Abmessungen | 225 × 125 × 64 mm |
| Garantie | 2 Jahre |
| Gewicht | Zähler: 1049 g; Klemme: 522 g |
| Sicherheitskategorie | CAT III – 600 V |
| Zertifizierungen | CE |
Ressourcen und Support
User Manual
Extech 382100 Bedienungsanleitung
User Manual
Extech 382100 User Manual
Datasheet
Extech 382100 Datasheet
Exportbeschränkungen
Die auf dieser Seite enthaltenen Informationen beziehen sich auf Produkte, die den International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) oder den Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) unterliegen können, je nach Spezifikationen für das Endprodukt; Gerichtsbarkeit und Klassifizierung werden auf Anfrage bereitgestellt.
