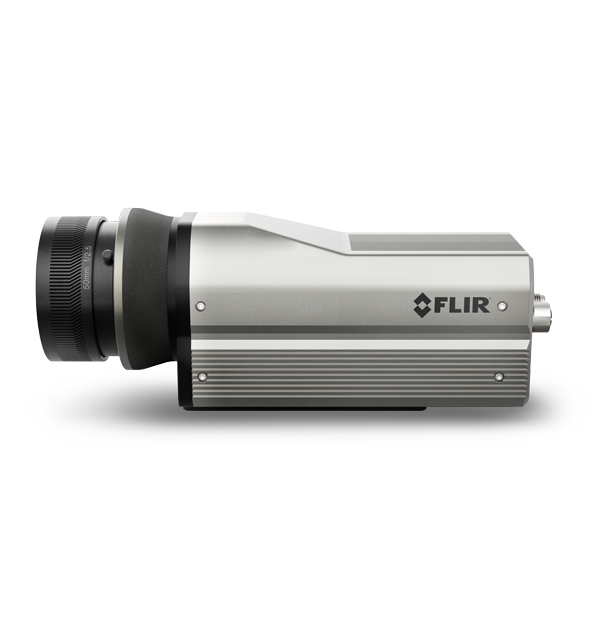

FLIR A6301
Leistungsstarke Wärmebildkamera für Prozessüberwachung und Qualitätskontrolle rund um die Uhr
Product Variations
Mit der leistungsstarken FLIR A6301 Wärmebildkamera erhalten Ingenieure und Systemintegratoren die beste und fortschrittlichste Wärmebildkamera für Prozesssteuerung, Überwachung und Qualitätssicherung. Die branchenführende Kryokühler-Lebensdauer von 27.000 Stunden maximiert die Betriebszeit der Kamera, sorgt für einen konsistenten Produktionsdurchsatz und minimiert gleichzeitig die Kosten durch geplante Wartungsarbeiten. Ihre schnellen Integrationszeiten verbessern die Ausbeute, Durchlaufzeit und Kosten und gewährleisten gleichzeitig eine gleichbleibende Qualität. Diese gekühlte Kameraplattform bietet eine optimierte Lösung für genaue Temperaturmessungen. Das Standard-Kit enthält eine leistungsstarke FLIR A6301 Wärmebildkamera, Zubehör und ein Objektiv mit 17 mm, 24 mm oder 50 mm.
Ein hochempfindlicher, gekühlter MWIR-Sensor ermöglicht es der Kamera, Fehler genauer zu erkennen und so die Produktqualität zu erhöhen. Die branchenführende Kryokühler-Lebensdauer von 27.000 Stunden maximiert die Betriebszeit der Kamera und sorgt für einen konsistenten Produktionsdurchsatz.
Schnelle Integrationszeiten sorgen für genaue Temperaturmessungen an bewegten Produkten und Produktionslinien. Deterministische Synchronisierung mit externen Quellen mit geringer Latenz bedeutet, dass Wärmebilder genau dann erfasst werden, wenn sie zur Entscheidungsunterstützung benötigt werden.
Standard-GigE-Vision-Protokolle, Rest-API und integrierte Webschnittstellen verkürzen die Implementierungszeitpläne.
Technische Daten
| Highlighted | |
|---|---|

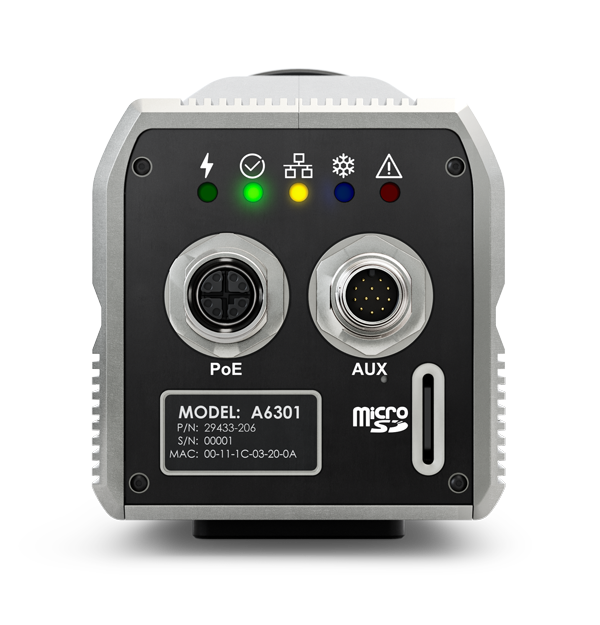

| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Digitaleingänge | 2-fach opto-isoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digitalausgänge | 3x opto-isoliert, 0-48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| EMV | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Teil 15, Unterabschnitt B KlasseA KC C 9832 und KS C 9835 |
| Befestigung | Mit Montageplatte - 2 × 1/4"-20 Gewindebohrungen, 1 × 3/8"-16; Gewindebohrung, 4 × #10-24 Gewindebohrungen Ohne Montageplatte - 6 × #6-32 |
| Blendenzahl | f/2.5 |
| Bildfrequenz | 30 Hz |
| Thermische Empfindlichkeit / NETD | ≤15 mK bei 25 °C |
| Genauigkeit | ≤100 °C ±2 °C, >100 °C ±2 % des Messwerts |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GEV: Genicam; RTSP: Web-Schnittstelle, REST-API |
| Digitalausgänge | 3x opto-isoliert, 0-48 V DC, max. 350 mA; Festkörper-Optorelais; 1x als Fehlerausgang (NC) |
| Digitaleingänge | 2-fach opto-isoliert, Vin(niedrig)= 0–1,5 V, Vin(hoch)= 3–25 V |
| Digitaler E/A, Steckverbindertyp | M12 12-poliger, A-kodierter Stecker (zusammen mit externer Stromversorgung) |
| Kommunikationsschnittstellen | Ethernet |
| Speichermedien | Keine |
| Synchronisierungsmodi | Sync In |
| Bildgebung und optische Daten | |
|---|---|
| Aufzeichnung nicht radiometrisches IR-Video | Keine |
| Automatische Bildeinstellung | Linear, manuell, PE, DDE, ADE |
| Bildfrequenz | 30 Hz |
| Bildmodi | IR-Bild, Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| Blendenzahl | f/2.5 |
| Brennweite | 17 mm Linse: 17 mm 25 mm Linse: 25 mm 50 mm Linse: 50 mm |
| Detektorraster | 15 µm |
| Detektortyp | Hohe Betriebstemperatur (HOT) MWIR T2SLS |
| Digitale Bildoptimierung | Hochempfindlichkeitsmodus (High Sensitivity Mode, HSM) |
| Digitalzoom | Digitaler Zoom, 1x, 2x, 4x, 8x |
| Farbpaletten | 8 Bit, einstellbar |
| Fokus | Manuell |
| IR-Auflösung | 640 512× |
| Mindestfokusabstand | 17 mm Linse: 60 mm (2,4 Zoll) 25 mm Linse: 200 mm (7,9 Zoll) 50 mm Linse: 500 mm (23,2 Zoll) |
| Nicht radiometrisches IR-Video | Streaming von H.264 oder MJPEG über RTSP |
| Overlay | Nur RTSP |
| Radiometrische IR-Videoaufzeichnung | Keine |
| Radiometrisches IR-Videostreaming | GigE Vision |
| Sensorkühlung | FLIR FL100 Linearer Kühler |
| Sichtfeld (FOV) | FLIR A6301 - 17 mm Objektiv: 31,5° × 25,5° FLIR A6301 - 25 mm Linse: 21,7° × 17,5° FLIR A6301 - 50 mm Linse: 11,0° × 8,8° FLIR A6301 - Makroobjektiv: Variabel je nach Entfernung |
| Sichtfeld (FOV) – Brennweite | Variabel 27 mm bis 40 mm |
| Sichtfeld [FOV] und minimale Fokusentfernung | 110 mm |
| Spektralbereich | 3,4 μm – 5,1 μm |
| Thermische Empfindlichkeit / NETD | ≤15 mK bei 25 °C |
| Zoom | Digitaler Zoom, 1x, 2x, 4x, 8x |
| Messung und Analyse | |
|---|---|
| Driftkompensation [werkseitig kalibriert] | Ja |
| Genauigkeit | ≤100 °C ±2 °C, >100 °C ±2 % des Messwerts |
| Gleichspannung | Messbereich: 18–56 V |
| Kameramaße (L × B × H) | Nur Kamera: 7 7/8" × 3" × 3 5/8"; mit Makroglas 11 1/2" × 3" × 3 5/8" |
| Objekttemperaturbereich | -20°C bis 200°C (-4°F bis 392°F) |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] | 17 mm Linse: 267 × 76 × 92 mm (10,5 Zoll × 3,0 Zoll × 3,6 Zoll) 25 mm Linse: 260 × 76 × 92 mm (10,3 × 3,0 Zoll × 3,6 Zoll) 50 mm Linse, Makrolinse: 241 × 76 × 92 mm (9,5 × 3,0 × 3,6 Zoll) |
| Abmessungen [L × B × H] ohne Objektiv | 200 × 76 × 92 mm |
| Gewicht | FLIR A6301 - 17 mm Objektiv: 1,77 kg (3,9 lbs) FLIR A6301 - 25 mm Objektiv: 1,72 kg (3,8 lbs) FLIR A6301 - 50 mm Objektiv: 1,63 kg (3,6 lbs) FLIR A6301 - Makroobjektiv: 2,22 kg (4,9 lbs) |
| Gewicht [ohne Objektiv] | 1,32 kg |
| Verpackungsinhalt | Kamera mit Objektiv; M12-zu-RJ45F-Kabel (0,3 m), Kurzanleitung, Kalibrierzertifikat |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | Mit Montageplatte - 2 × 1/4"-20 Gewindebohrungen, 1 × 3/8"-16; Gewindebohrung, 4 × #10-24 Gewindebohrungen Ohne Montageplatte - 6 × #6-32 |
| Betriebstemperaturbereich | -20 °C bis 50 °C |
| EMV | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Teil 15, Unterabschnitt B KlasseA KC C 9832 und KS C 9835 |
| Gehäuse | IP50 |
| Richtlinien | EMV: 2014/30/EU, WEEE: 2012/19/EU |
| Stoßfestigkeit | 25 g, 6 ms; Halbsinus; ±500 Stöße; X,Y&Z (IAW MIL-STD-810H) |
| Vibrationen | 10–58 Hz, 0,15 mm; 58–500 Hz, 2 g; 5 Zyklen, 1 Okt/min; X, Y & Z (IAW MIL-STD-810H) |
| Stromversorgung | |
|---|---|
| Leistungsaufnahme | 25 W (abkühlen) |
| Stromversorgungsquelle | Primäre Spannungsquelle: PoE+ Typ 2 (Min. 30 W) Optionaler DC-Anschluss: M12 12-poliger, A-kodierter Stecker (geteilt mit digitalem E/A) |
