FLIR A6700 MWIR
MWIR-InSb-Kameras für Forschung und Wissenschaft
Product Variations
Die FLIR A6700 MWIR wurde speziell für Elektronikinspektionen, Fertigungsüberwachung und zerstörungsfreie Materialprüfung entwickelt und eignet sich perfekt für thermische Hochgeschwindigkeitsereignisse und sich schnell bewegende Ziele. Dank kurzer Belichtungszeiten kann eine Momentaufnahme der Bewegung erfolgen und präzise Temperaturmessungen vorgenommen werden. Tatsächlich kann bei der Kamera die Bildausgabe mittels Bereichsausblendung (Windowing) auf eine Bildrate von 480 fps erhöht werden, um auch extrem schnelle thermische Ereignisse präzise zu beschreiben und sicherzustellen, dass keine wichtigen Daten während der Überprüfung verlorengehen.
Learn about Flir Electronic Design and Testing Camera Packages
Kostengünstige, flexible Lösung für die Echtzeit-Thermoanalyse
Die FLIR A6700 arbeitet im Wellenbereich von 3,0 – 5,0 µm (1,0 – 5,0 µm Breitbandoption) und erzeugt fein detaillierte Bilder mit 327.680 Pixel.
Im Schnappschussmodus kann jedes Pixel einer Szene gleichzeitig erfasst werden, was für die Temperaturmessung von sich schnell bewegenden Objekten entscheidend ist.
Gigabit Ethernet und Analog-Video sind zwar gleichzeitig aktiv, werden aber unabhängig voneinander gesteuert, was mehr Flexibilität für Aufzeichnungs- und Wiedergabezwecke bedeutet.
Technische Daten
| Markierter | |
|---|---|
| Auflösung | 640 × 512 |
| Pixelgröße [Viereck] | 15 µm |
| Spektralbereich | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Blendenzahl Kamera | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| Dynamikbereich | 14 Bit |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 60 Hz |
| Integrationszeit | 480 ns bis zum Vollbild |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | A6700 MWIR: -20 °°C bis 300 °°C (-4 °°F bis 572 °°F) A6701 MWIR, A6703 MWIR: -20°C bis 350°C (-4°F bis 662°F), -10°C (50°F) für Mikroskope A6702 MWIR: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 45°C bis 600°C/113°F bis 1112°F (ND1); 250°C bis 2000°C/482°F bis 3632°F (ND2); 500°C bis 3000°C/932°F bis 5432°F (ND3) |
| Filterhalterung [warm] | Hinter der Objektivhalterung für Standardfilter mit 1 Zoll Durchmesser |
| Fokus | Manuell |

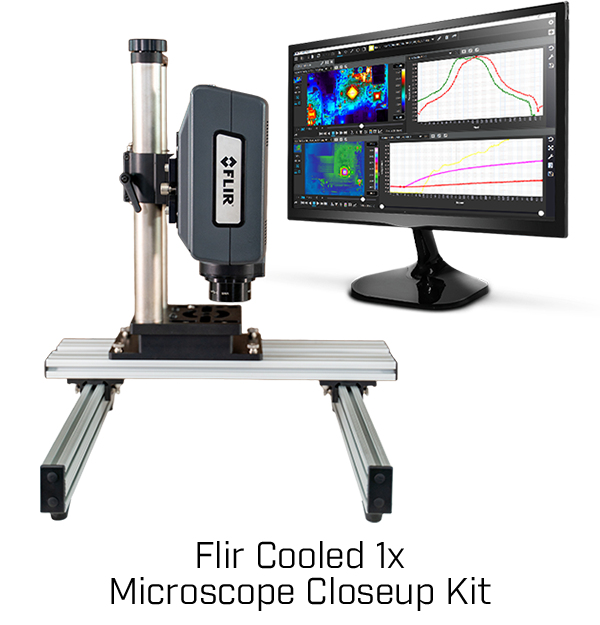

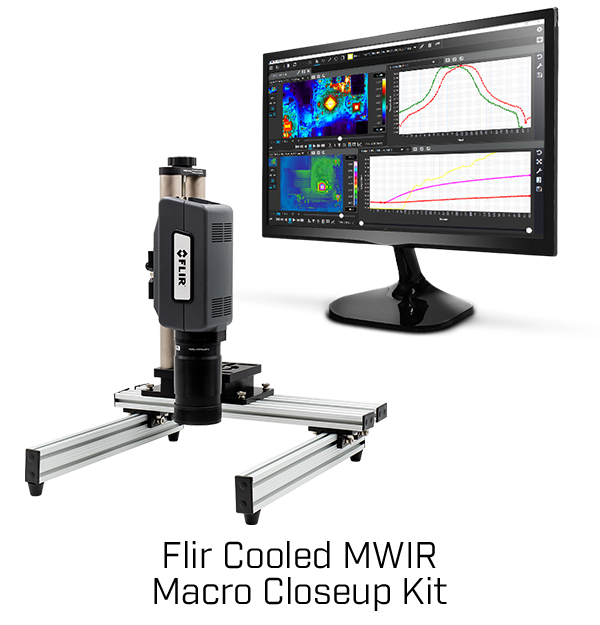

| Verpackungsinhalt | Packungsinhalt für Kits: • FLIR A6701 InSb (3,0 - 5,0μm), 640x512, f/2,5, GigE, 60Hz (29440-201) • MWIR 3-5um Thermographische Kalibrierung für -20°C bis +350°C (CAL35-STD) • Research Studio - Professional Edition - 1 Year License (Online Activation) (4232535) • Heavy Duty Open Base Camera Stand (4257132) und eines der folgenden Objektive: • 50mm Makroobjektiv 3,0-5,0μm, f/2,5 (FPO Manual Bayonet) (T300585) oder • 1x Mikroskop, 3,0-5 μm, f/250 μm •,0 μm oder (4214995) (4215423 |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Anzeigetyp | Schnappschuss (Einzelbild) |
| Auflösung | 640 × 512 |
| Betriebsfähigkeit | ≥99,8 % (≥99,95 % typisch) |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 60 Hz |
| Bildzeitstempel | Ja |
| Blendenzahl Kamera | A6700 MWIR, A6701 MWIR: f/2.5 A6702 MWIR, A6703 MWIR: f/4.0 |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Dynamikbereich | 14 Bit |
| Filterhalterung [warm] | Hinter der Objektivhalterung für Standardfilter mit 1 Zoll Durchmesser |
| Fokus | Manuell |
| Integrationszeit | 480 ns bis zum Vollbild |
| Kamerainterner Bildspeicher | Keine |
| Makroobjektive/Mikroskope | A6700 MWIR, A6702 MWIR: Keine Mikroskope verfügbar A6701 MWIR, A6703 MWIR: 1-fach, 3-fach |
| Objektivanschluss | FLIR FPO (Bajonettverschluss mit vier Haltelaschen) |
| Overlay | Feste Konfiguration, lässt sich abschalten |
| Palette | 8 Bit, einstellbar |
| Pixelgröße [Viereck] | 15 µm |
| Pixeltakt | 50 MHz |
| Radiometrisches Datenstreaming | Gigabit Ethernet (GigE Vision) |
| Sensorkühlung | Drehmechanismus mit geschlossenem Kreislauf |
| Spektralbereich | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Standard-Videozoom | Automatisch, variabel |
| Standardvideo | SDI |
| Teilbildmodi | Ganzes, 1/2 und 1/4 Fenster |
| Thermische Empfindlichkeit_NETD [typisch] | A6700 MWIR, A6702 MWIR: ≤25 mK typisch A6701 MWIR, A6703 MWIR: ≤20 mK typisch |

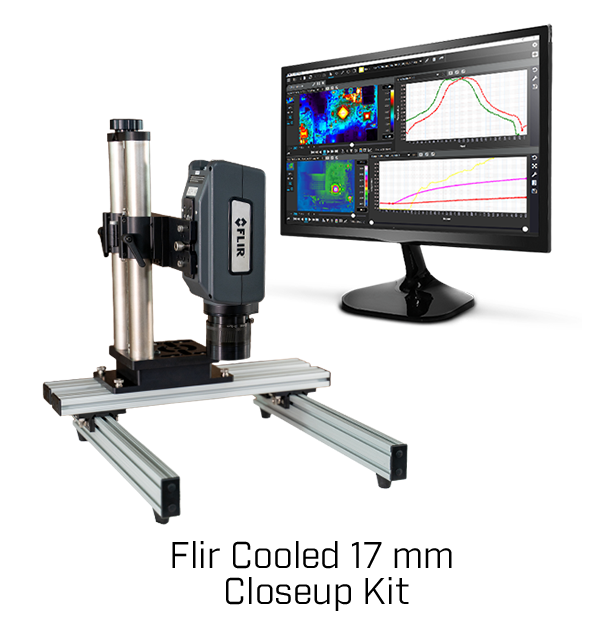

| Verfügbare Objektive | A6700 MWIR, A6702 MWIR: 25 mm, 50 mm, 100 mm A6701 MWIR, A6703 MWIR: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Videomodi | SDI: 720p@50/59,9, 1080p@25/29,9 |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, linear, Plateauausgleich, DDE |
| Driftkompensation [werkseitig kalibriert] | Ja |
| Genauigkeit | ≤Genauigkeit 100°C (≤212°F), Genauigkeit ±2°C (±3,6°F) (±1°C/1,8°F typisch); >100°C ±2 % des Messwerts (±1 % typisch) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 45°C bis 600°C/113°F bis 1112°F (ND1); 250°C bis 2000°C/482°F bis 3632°F (ND2); 500°C bis 3000°C/932°F bis 5432°F (ND3) |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | A6700 MWIR: -20 °°C bis 300 °°C (-4 °°F bis 572 °°F) A6701 MWIR, A6703 MWIR: -20°C bis 350°C (-4°F bis 662°F), -10°C (50°F) für Mikroskope A6702 MWIR: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GenICam (GigE) |
| Synchronisierungsmodi | Sync In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 226 × 102 × 109 mm |
| Gewicht [ohne Objektiv] | 2,3 kg |
| Verpackungsinhalt | Packungsinhalt für Kits: • FLIR A6701 InSb (3,0 - 5,0μm), 640x512, f/2,5, GigE, 60Hz (29440-201) • MWIR 3-5um Thermographische Kalibrierung für -20°C bis +350°C (CAL35-STD) • Research Studio - Professional Edition - 1 Year License (Online Activation) (4232535) • Heavy Duty Open Base Camera Stand (4257132) und eines der folgenden Objektive: • 50mm Makroobjektiv 3,0-5,0μm, f/2,5 (FPO Manual Bayonet) (T300585) oder • 1x Mikroskop, 3,0-5 μm, f/250 μm •,0 μm oder (4214995) (4215423 |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC (<24 W stationärer Zustand) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × ¼" -20 Gewindebohrungen, 1 × 3/8"-16 Gewindebohrungen, 4 × 10-24 Gewindebohrungen |
| Betriebstemperaturbereich | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
Zubehör
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
