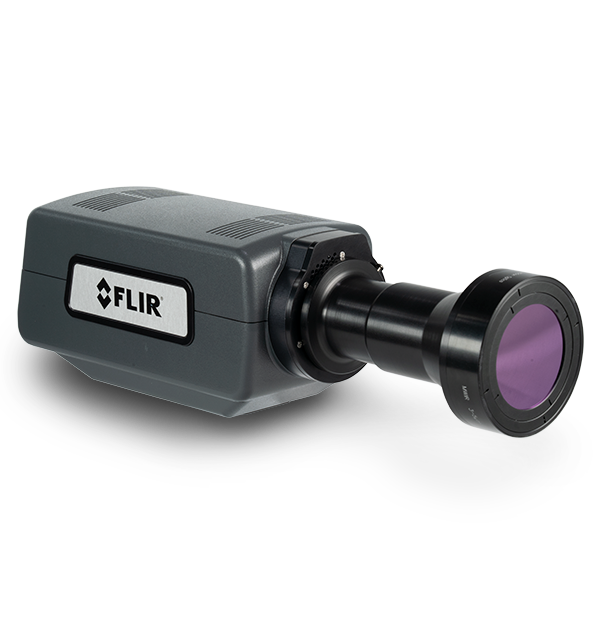

FLIR A6780 MWIR
Wärmebildkamera im Mittelwellen-Infrarotbereich
Product Variations
Das FLIR A6780 MWIR-Kamerasystem erleichtert Temperaturmessungen von schnellen thermischen Ereignissen und schnell bewegenden Zielen. So ist sie die ideale Wahl für industrielle und militärische Anwendungen sowie für die fertigungsspezifische Forschung und Entwicklung. Diese kostengünstige, gekühlte InSb-Kamera bietet flexible manuelle und fernsteuerbare Objektivfokus-Optionen zur Maximierung der Anzahl an Messpixeln für das relevante Objekt. Die einfache Konnektivität über ein einziges Gigabit-Ethernet ermöglicht eine vollständige Kamerasteuerung sowie Datenerfassung in der FLIR Research Studio Software. Damit können die Benutzer Daten schneller als je zuvor analysieren und nachvollziehen.
UNKOMPLIZIERTE, GENAUE DATEN
Steuern Sie die Kamera und streamen Sie Daten mit einem einzigen Gigabit-Ethernet-Kabel; erfassen Sie dank der fortschrittlichen Auslöse- und Synchronisierungsfunktionen jederzeit die Daten, die Sie benötigen.
Bietet Teilbildfrequenzen von bis zu 4.130 Hz, ein Sortiment von optionalen Objektiven und einen integrierten Warmfilterrad mit 3 Stellungen für ein schnelles Umschalten zwischen Standard- und Hochtemperaturbereichen.
Der einfache Arbeitsablauf Verbinden–Anzeigen–Aufzeichnen–Analysieren von FLIR Research Studio hilft ihnen, Daten schnell zu erfassen und zu analysieren und einfach mit Ihrem Team zusammenzuarbeiten.
Technische Daten
| Highlighted | |
|---|---|
| Auflösung | 640 × 512 |
| Pixelgröße [Viereck] | 15 µm |
| Spektralbereich | A6780 MWIR, A6782 MWIR: 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR: 3,0 – 5,0 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Blendenzahl Kamera | A6780 MWIR, A6781 MWIR: f/2.5 A6782 MWIR, A6783 MWIR: f/4.0 |
| Dynamikbereich | 14 Bit |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Integrationszeit | 480 ns bis zum Vollbild |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | A6780 MWIR: -20 °C bis 300 °C (-4 °F bis 572 °F) A6781 MWIR, A6783 MWIR: -20°C bis 350°C (-4°F bis 662°F), -10°C (50°F) für Mikroskope A6782 MWIR: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 45°C bis 600°C/113°F bis 1112°F (ND1); 250°C bis 2000°C/482°F bis 3632°F (ND2); 500°C bis 3000°C/932°F bis 5432°F (ND3) |
| Filterhalterung [warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Fokus | Motorgetrieben (kompatibel mit manuell) |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigemodi | Asynchrone Integration beim Auslesen; asynchrone Integration vor dem Auslesen |
| Anzeigetyp | Schnappschuss (Einzelbild) |
| Auflösung | 640 × 512 |
| Betriebsfähigkeit | ≥99,8 % (≥99,95 % typisch) |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Bildzeitstempel | Ja |
| Blendenzahl Kamera | A6780 MWIR, A6781 MWIR: f/2.5 A6782 MWIR, A6783 MWIR: f/4.0 |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Dynamikbereich | 14 Bit |
| Filterhalterung [warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Fokus | Motorgetrieben (kompatibel mit manuell) |
| Integrationszeit | 480 ns bis zum Vollbild |
| Kamerainterner Bildspeicher | Keine |
| Makroobjektive/Mikroskope | A6780 MWIR, A6782 MWIR: Keine Mikroskope verfügbar A6781 MWIR, A6783 MWIR: 1-fach, 3-fach |
| Objektivanschluss | FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben) |
| Overlay | Feste Konfiguration, lässt sich abschalten |
| Palette | 8 Bit, einstellbar |
| Pixelgröße [Viereck] | 15 µm |
| Pixeltakt | 50 MHz |
| Radiometrisches Datenstreaming | Gigabit Ethernet (GigE Vision) |
| Sensorkühlung | Drehmechanismus mit geschlossenem Kreislauf |
| Spektralbereich | A6780 MWIR, A6782 MWIR: 1,0 – 5,0 µm A6781 MWIR, A6783 MWIR: 3,0 – 5,0 µm |
| Standard-Videozoom | Automatisch, variabel |
| Standardvideo | SDI |
| Teilbildmodi | Flexibles Teilbildformat bis zu 16 x 4 (schrittweise 16 Spalten, 4 Zeilen) |
| Thermische Empfindlichkeit_NETD [typisch] | A6780 MWIR, A6782 MWIR: @@@ A6781 MWIR, A6783 MWIR: @@@ |
| Verfügbare Objektive | A6780 MWIR: Manuell (Breitband): 25 mm, 50 mm, 100 mm A6781 MWIR, A6783 MWIR: Manuell (3–5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm motorisiert (3–5 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm A6782 MWIR: Manuell (Breitband): 25 mm, 50 mm, 100 mm Motorisiert: n. n. |
| Videomodi | SDI: 720p@50/59,9, 1080p@25/29,9 |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, linear, Plateauausgleich, DDE |
| Driftkompensation [werkseitig kalibriert] | Ja |
| Genauigkeit | ≤Genauigkeit 100 °C (≤212 °F), Genauigkeit ±2 °C (±3,6 °F) (±1 °C/1,8 °F typisch); > 100 °C ±2 % des Messwerts (±1 % typisch) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 45°C bis 600°C/113°F bis 1112°F (ND1); 250°C bis 2000°C/482°F bis 3632°F (ND2); 500°C bis 3000°C/932°F bis 5432°F (ND3) |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | A6780 MWIR: -20 °C bis 300 °C (-4 °F bis 572 °F) A6781 MWIR, A6783 MWIR: -20°C bis 350°C (-4°F bis 662°F), -10°C (50°F) für Mikroskope A6782 MWIR: -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GenICam (GigE), RS-232 |
| Synchronisierungsmodi | Sync In, Sync Out |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 226 × 102 × 109 mm |
| Gewicht [ohne Objektiv] | 2,3 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC (<24 W stationärer Zustand) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × ¼" -20 Gewindebohrungen, 1 × 3/8"-16 Gewindebohrungen, 4 × 10-24 Gewindebohrungen |
| Betriebstemperaturbereich | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
