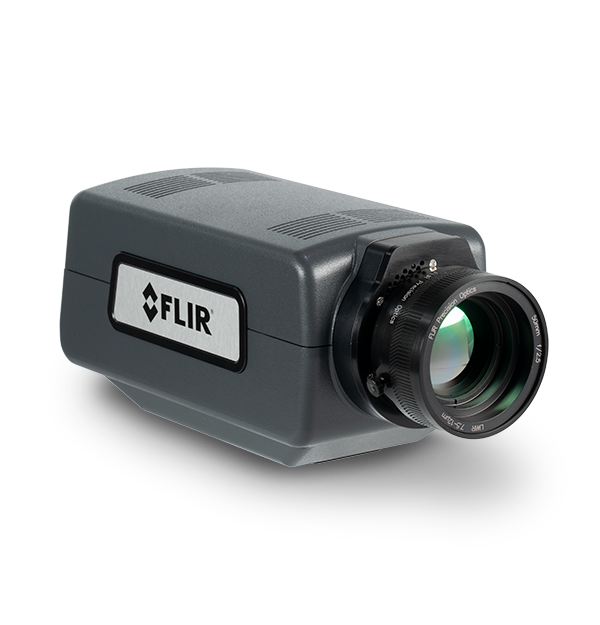

FLIR A6780 SLS
Wärmebildkamera im Langwellen-Infrarotbereich
Product Variations
Das FLIR A6780 SLS LWIR-Kamerasystem erleichtert Temperaturmessungen von schnellen thermischen Ereignissen und schnell bewegenden Zielen. So ist sie die ideale Wahl für industrielle und militärische Anwendungen sowie für die fertigungsspezifische Forschung und Entwicklung. Dank ihres gekühlten, Strained Layer Superlattice (SLS)-Detektors bietet die A6780 schnellere Schnappschussgeschwindigkeiten als andere Detektoren für gestochen scharfe Bilder ohne Bewegungsunschärfe. Manuelle und fernsteuerbare Objektivfokus-Optionen liefern die Flexibilität, um die Anzahl an Messpixeln für das relevante Objekt zu maximieren. Die einfache Konnektivität über ein einziges Gigabit-Ethernet ermöglicht eine vollständige Kamerasteuerung sowie Datenerfassung in der FLIR Research Studio Software. Damit können die Benutzer Daten schneller als je zuvor analysieren und nachvollziehen.
TEMPERATUREN SCHNELL BEWEGENDER ZIELE ERFASSEN
Bietet Teilbildfrequenzen von bis zu 4.130 Hz, ein Sortiment von optionalen Objektiven und einen integrierten Warmfilterrad mit 3 Stellungen für ein schnelles Umschalten zwischen Standard- und Hochtemperaturbereichen.
Steuern Sie die Kamera und streamen Sie in Echtzeit Daten mit einem einzigen Gigabit-Ethernet-Kabel; erfassen Sie dank der fortschrittlichen Auslöse- und Synchronisierungsfunktionen jederzeit die Daten, die Sie benötigen.
Der einfache Arbeitsablauf Verbinden–Anzeigen–Aufzeichnen–Analysieren von FLIR Research Studio hilft ihnen, Daten schnell zu erfassen und zu analysieren und einfach mit Ihrem Team zusammenzuarbeiten.
Technische Daten
| Highlighted | |
|---|---|
| Auflösung | 640 × 512 |
| Pixelgröße [Viereck] | 15 µm |
| Spektralbereich | A6781 SLS: 7,5 µm (unten), 10-11 µm (oben) A6783 SLS: 7, 5 µm (unten), 10-11 µm (oben) |
| Detektortyp | Strained-Layer Superlattice |
| Blendenzahl Kamera | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Dynamikbereich | 14 Bit |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Integrationszeit | 480 ns bis zum Vollbild |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 250°C bis 2000°C/482°F bis 3632°F (ND1); 500°C bis 3000°C/932°F bis 5432°F (ND2) |
| Filterhalterung [warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Fokus | Motorgetrieben (kompatibel mit manuell) |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigemodi | Asynchrone Integration beim Auslesen; asynchrone Integration vor dem Auslesen |
| Anzeigetyp | Schnappschuss (Einzelbild) |
| Auflösung | 640 × 512 |
| Betriebsfähigkeit | ≥98 % (≥99 % typisch) |
| Bildrate [Vollbild] | Programmierbar von 0,0015 Hz bis 125 Hz |
| Bildzeitstempel | Ja |
| Blendenzahl Kamera | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Detektortyp | Strained-Layer Superlattice |
| Dynamikbereich | 14 Bit |
| Filterhalterung [warm] | Motorisiertes Filterrad mit 3 Positionen (Filter mit 1 Zoll Durchmesser) |
| Fokus | Motorgetrieben (kompatibel mit manuell) |
| Integrationszeit | 480 ns bis zum Vollbild |
| Kamerainterner Bildspeicher | Keine |
| Makroobjektive/Mikroskope | 1-fach |
| Objektivanschluss | FLIR FPO-M (Bajonettverschluss mit vier Haltelaschen, motorgetrieben) |
| Overlay | Feste Konfiguration, lässt sich abschalten |
| Palette | 8 Bit, einstellbar |
| Pixelgröße [Viereck] | 15 µm |
| Pixeltakt | 50 MHz |
| Radiometrisches Datenstreaming | Gigabit Ethernet (GigE Vision) |
| Sensorkühlung | Drehmechanismus mit geschlossenem Kreislauf |
| Spektralbereich | A6781 SLS: 7,5 µm (unten), 10-11 µm (oben) A6783 SLS: 7, 5 µm (unten), 10-11 µm (oben) |
| Standard-Videozoom | Automatisch, variabel |
| Standardvideo | SDI |
| Teilbildmodi | Flexibles Teilbildformat bis zu 16 x 4 (schrittweise 16 Spalten, 4 Zeilen) |
| Thermische Empfindlichkeit_NETD [typisch] | ≤40 mK typisch |
| Verfügbare Objektive | Manuell (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm motorisiert (7,5–12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Videomodi | SDI: 720p@50/59,9, 1080p@25/29,9 |
| Messung und Analyse | |
|---|---|
| Automatische Kontrastabstimmung | Manuell, linear, Plateauausgleich, DDE |
| Driftkompensation [werkseitig kalibriert] | Ja |
| Genauigkeit | ≤Genauigkeit 100 °C (≤212 °F), Genauigkeit ±2 °C (±3,6 °F) (±1 °C/1,8 °F typisch); > 100 °C ±2 % des Messwerts (±1 % typisch) |
| Optionaler Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | 250°C bis 2000°C/482°F bis 3632°F (ND1); 500°C bis 3000°C/932°F bis 5432°F (ND2) |
| Standard-Temperaturmessbereich [mit auf die Wellenlänge abgestimmten Objektiven] | -20 °C bis 350 °C, (-4 °F bis 662 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Command and Control | GenICam (GigE), RS-232 |
| Synchronisierungsmodi | Sync In, Sync Out |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 226 × 102 × 109 mm |
| Gewicht [ohne Objektiv] | 2,3 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 VDC (<24 W stationärer Zustand) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × ¼" -20 Gewindebohrungen, 1 × 3/8"-16 Gewindebohrungen, 4 × 10-24 Gewindebohrungen |
| Betriebstemperaturbereich | -20 °°C bis 50 °°C (-4 °°F bis 122 °°F) |
| Erkennungszonen | 40 g, 11 ms ½ Sinusimpuls/4,3 g RMS Zufallsvibration, alle 3 Achsen |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
Resources & Support
Datasheet
A6780 LWIR Datenblatt
User Manual
A6000-A8500-Series-UserManual-US
Datasheet
A6780 LWIR Datasheet
