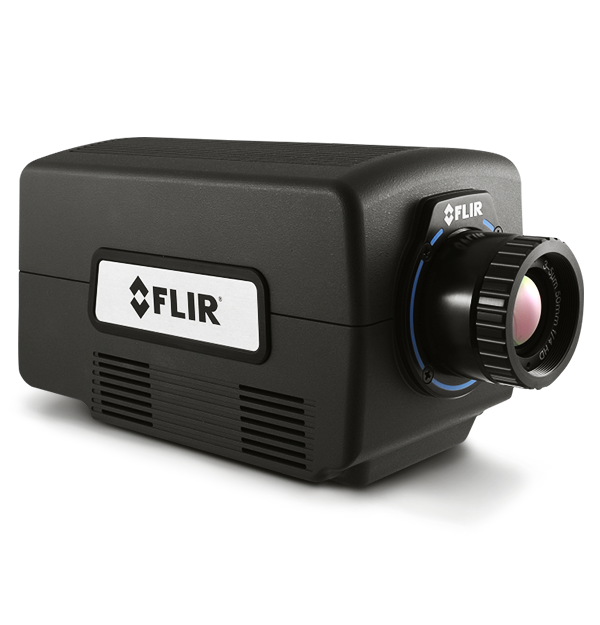

FLIR A8200sc
Leistungsstarke HD-MWIR-Kompaktkamera
Die FLIR A8200sc ist eine kompakte und hochempfindliche MWIR-Kamera, die rauscharme HD-Wärmebilder liefert. Mit kurzen Belichtungszeiten und gestochen scharfen, detailreichen Bildern ist die A8200sc die perfekte Lösung für Elektronikinspektionen, thermische Luftbildkartographie, zerstörungsfreie Werkstoffprüfung und Anwendungen in der industriellen Forschung und Entwicklung.
Technische Daten
| Highlighted | |
|---|---|
| Detektorauflösung | 1024 x 1024 |
| Auflösung | 1024 x 1024 |
| Detektorraster | 18 µm |
| Spektralbereich | 3,0 – 5,0 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Blendenzahl Kamera | f/4.0 |
| Dynamikbereich | 14 Bit |
| Thermische Auflösung (NETD) | < 20 mK |
| Bildrate [Vollbild] | 50 Hz |
| Max. Bildrate | 50 Hz Vollbild |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 3.000 °C |
| Filtern | Filterhalterung hinter dem Objektiv |
| Fokus | Manuell |
| Bildgebung und optische Daten | |
|---|---|
| AGC | Linear, PE, DDE |
| Anzeige | Schnappschuss (Einzelbild) |
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Auflösung | 1024 x 1024 |
| Betriebsfähigkeit | > 99,5 % (99,9 % normal) |
| Bildrate [Vollbild] | 50 Hz |
| Blendenzahl Kamera | f/4.0 |
| Detektorauflösung | 1024 x 1024 |
| Detektorraster | 18 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Digitales Datenprotokoll | Gigabit Ethernet (GigE Vision® 2.0) und CoaXPress |
| Dynamikbereich | 14 Bit |
| Filtern | Filterhalterung hinter dem Objektiv |
| Fokus | Manuell |
| HD-Video | HD-SDI (720p/50/59,9, 1080p/25/29,9) |
| Kamerasteuerung | GenICam, RS-232 |
| Makroobjektive/Mikroskope | 1x, 4x |
| Max. Bildrate | 50 Hz Vollbild |
| Mindest-Integrationszeit | 480 ns |
| Palette | 8 Bit, einstellbar |
| Sensorkühlung | Closed Cycle Linear |
| Spektralbereich | 3,0 – 5,0 µm |
| Teilbildmodi | Flexibel (schrittweise 16 Spalten, 8 Zeilen) |
| Thermische Auflösung (NETD) | < 20 mK |
| Verfügbare Objektive | 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Well Capacity | 2,0 Mio. Elektronen |
| Zoom | Videozoom wird automatisch gewählt; Vollaufl. = 1-fach, 1/4 Aufl. = 2-fach |
| Messung und Analyse | |
|---|---|
| Genauigkeit | +/-1 °C oder +/-1 % des Messwerts Gilt nur für 0 °C bis 3.000 °C bei Standard-Objektiv- und Filterkonfigurationen |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 3.000 °C |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Analog-Video | NA |
| Command and Control | GenICam |
| Synchronisierungsmodi | Sync In, Sync Out, Trigger In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 226 x 117 x 135 mm |
| Gewicht [ohne Objektiv] | 3,73 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 V DC (< 50 W im Dauerbetrieb) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | Jeweils 2 /4 -20 Gewindebohrungen Jeweils 1 3/8-16 Gewindebohrungen |
| Betriebstemperaturbereich | -20 °C bis 50 °C |
| Erkennungszonen | 40 g, 11 ms 1/4 Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen |
| Lagertemperaturbereich | -55 °C bis 80 °C |
