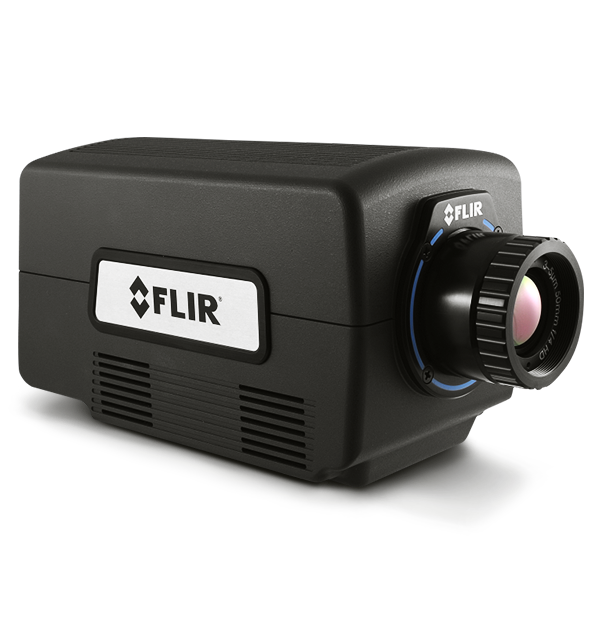

FLIR A8300sc
Kompakte HD-MWIR-InSb-Kamera
Die FLIR A8300sc bietet die Geschwindigkeit und Empfindlichkeit, die bei der Erforschung und Erfassung schneller thermischer Ereignisse und für die Aufzeichnung präziser Temperaturmessungen erforderlich ist. Die MWIR kann detaillierte, rauscharme HD-Daten über Gigabit Ethernet und CoaXPress auf einen PC streamen, um sie live zu betrachten und aufzuzeichnen. Mit vollständiger Kontrolle über Integrationszeiten, Synchronisationseingänge und Fenstergrößen ist die A8300sc das perfekte Gerät für die Überprüfung von elektronischen Komponenten, die thermische Mikroskopie, die zerstörungsfreie Prüfung und weitere F&E-Anwendungen.
Technische Daten
| Highlighted | |
|---|---|
| Detektorauflösung | 1280 x 720 |
| Auflösung | 1280 x 720 |
| Detektorraster | 14 µm |
| Spektralbereich | 3,0 – 5,0 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Blendenzahl Kamera | f/4.0 |
| Dynamikbereich | 14 Bit |
| Thermische Auflösung (NETD) | < 20 mK |
| Bildrate [Vollbild] | 60 Hz |
| Max. Bildrate | 60 Hz im Vollbildformat |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 2.000 °C |
| Filtern | Hinter dem Objektiv |
| Fokus | Manuell |
| Bildgebung und optische Daten | |
|---|---|
| AGC | Linear, PE, DDE |
| Anzeige | Schnappschuss (Einzelbild) |
| Anzeigemodi | Asynchrone Integration beim Auslesen, Asynchrone Integration vor dem Auslesen |
| Auflösung | 1280 x 720 |
| Betriebsfähigkeit | > 99,5 % (99,9 % normal) |
| Bildrate [Vollbild] | 60 Hz |
| Blendenzahl Kamera | f/4.0 |
| Detektorauflösung | 1280 x 720 |
| Detektorraster | 14 µm |
| Detektortyp | FLIR Indium-Antimonid (InSb) |
| Digitales Datenprotokoll | Gigabit Ethernet (GigE Vision 2.0), USB3 (USB3 Vision), CoaXpress |
| Dynamikbereich | 14 Bit |
| Filtern | Hinter dem Objektiv |
| Fokus | Manuell |
| HD-Video | HD-SDI |
| Kamerasteuerung | GenICam |
| Makroobjektive/Mikroskope | 1x, 4x |
| Max. Bildrate | 60 Hz im Vollbildformat |
| Mindest-Integrationszeit | 500 ns |
| Palette | 8 Bit, einstellbar |
| Sensorkühlung | Closed Cycle Linear |
| Spektralbereich | 3,0 – 5,0 µm |
| Teilbildmodi | Voll, 1/2 oder 1/4 Teilbild |
| Thermische Auflösung (NETD) | < 20 mK |
| Verfügbare Objektive | 17 mm, 25 mm, 50 mm, 100 mm |
| Well Capacity | 5,9 Mio. Elektronen |
| Zoom | Videozoom wird automatisch gewählt; Vollaufl. = 1-fach, 1/4 Aufl. = 2-fach |
| Messung und Analyse | |
|---|---|
| Genauigkeit | +/-1 °C oder +/-1 % des Messwerts Gilt nur für 0 °C bis 3.000 °C bei Standard-Objektiv- und Filterkonfigurationen |
| Optionaler Temperaturbereich | Bis 1.500 °C Bis 2.000 °C |
| Standard-Temperaturmessbereich | -20 °C bis 350 °C |
| Kommunikation und Datenspeicher | |
|---|---|
| Analog-Video | NA |
| Command and Control | GenICam |
| Synchronisierungsmodi | Sync In, Sync Out, Trigger In |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] ohne Objektiv | 226 x 117 x 135 mm |
| Gewicht [ohne Objektiv] | 3,73 kg |
| Stromversorgung | |
|---|---|
| Stromversorgung | 24 V DC (< 50 W im Dauerbetrieb) |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | 2 × 1/4 Zoll -20, 1 × 3/8 Zoll – 16, 4 × 10/24 |
| Betriebstemperaturbereich | -40 °C bis +50 °C |
| Erkennungszonen | 40 g, 11 ms 1/4 Sinusimpuls/4,3 g RMS regellose Schwingung, alle drei Achsen |
| Lagertemperaturbereich | -55 °C bis 80 °C |
