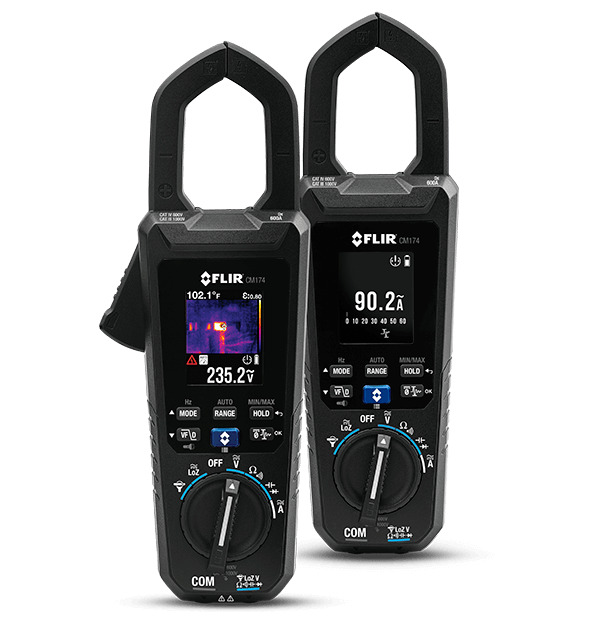

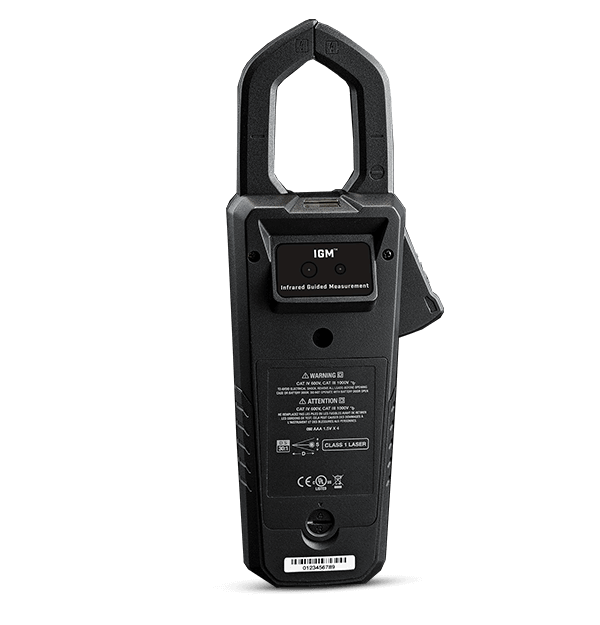

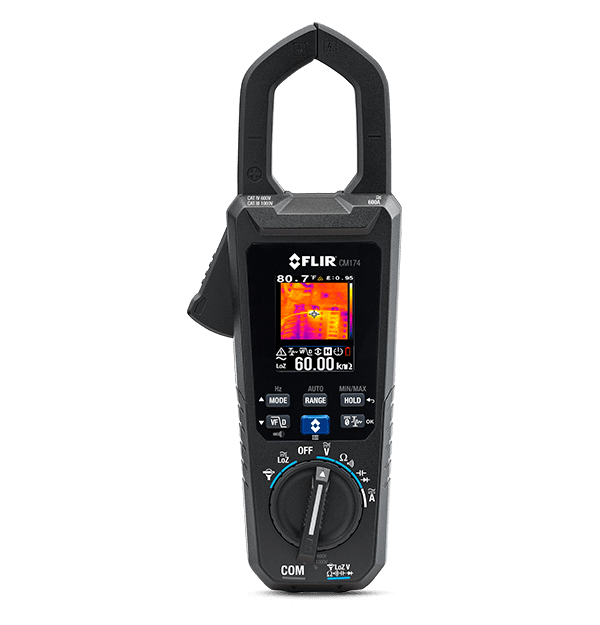

FLIR CM174
IGM™-Stromzange
Die FLIR CM174 ist die einzige Stromzange, die Ihnen beim Aufspüren von Problemen hilft, die Sie mit einer herkömmlichen Stromzange nicht erkennen können. Mit der infrarotgesteuerten Messhilfetechnologie (IGM), die von einem integrierten FLIR Lepton® Wärmebildsensor versorgt wird, bietet die CM174 eine zuverlässige Möglichkeit, Hot-Spots und überlastete Schaltkreise aus sicherer Entfernung zu erkennen. IGM führt Sie visuell zum genauen Ort eines möglichen Problems und hilft Ihnen, Ihre Ergebnisse mit einer Vielzahl von Funktionen und Temperaturmessungen zu bestätigen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 80 × 60 (4.800 Pixel) |
| Anzeigegröße | TFT-Display 2,0 Zoll |
| Wechsel-/Gleichspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| Datenprotokollierung und -speicherung | k. A. |
| Konnektivität | k. A. |
| Bildgebung und optische Daten | |
|---|---|
| Anzeigegröße | TFT-Display 2,0 Zoll |
| Empfindlichkeit | 150 mK |
| Farbpaletten | Eisen, Regenbogen, Graustufen |
| Fokus | Fest |
| IR-Auflösung | 80 × 60 (4.800 Pixel) |
| Kameradetektor | FLIR Lepton® Mikrobolometer |
| Sichtfeld [V × H] | 38,6° × 50,0° |
| Messung und Analyse | |
|---|---|
| Anlauf-Wechselstromstärke | Messbereich 600,0 A/Grundgenauigkeit ±3,0 % |
| Auto-Range | Ja, mit manueller Bereichsoption |
| Diode | Messbereich 1,5 V/Grundgenauigkeit ±1,5 % |
| Durchgangsprüfung | 600 Ω |
| Echteffektivwert (TRMS) | Ja |
| Frequenzzähler Flex-Eingang | Messbereich: 10 kHz Grundgenauigkeit: ±0,1 % |
| Kapazität | Messbereich 1000 µF/Grundgenauigkeit ±1,0 % |
| LoZ-Modus Gleichspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| LoZ-Modus Wechselspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| Messfrequenz | 3 Messungen pro Sekunde |
| Schwellenwert Durchgangsprüfung | 30Ω to 150Ω |
| Temperaturbereich | -25 °C bis 150 °C |
| Temperaturgenauigkeit | ±3 °C oder ±3 % des Messwerts |
| VFD-Modus Wechselspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| VFD-Modus Wechselstromstärke | Messbereich 600,0 A/Grundgenauigkeit ±2,0 % |
| Wechsel-/Gleichspannung | Messbereich 1000 V/Grundgenauigkeit ±1,0 % |
| Wechselstromstärke Flex-Eingang in Ampere | Messbereich: 3.000 A Grundgenauigkeit: ±1,0 % |
| Widerstand | Messbereich 6.000 Ω/Grundgenauigkeit ±1,0 % |
| Kommunikation und Datenspeicher | |
|---|---|
| Datenprotokollierung und -speicherung | k. A. |
| Konnektivität | k. A. |
| Stromversorgung | |
|---|---|
| Akku | 4 AAA-Batterien, optional TA04 Lithium-Polymer-Akku |
| Automatische Abschaltung | Ja |
| Allgemeine Angaben | |
|---|---|
| Abmessungen (L × B × H) | 43 mm x 89 mm x 241 mm |
| Arbeitsleuchten | Ja |
| Gewicht | 426 g |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Emissionsgrad-Einstellungen | 4 voreingestellte Stufen, individuell konfigurierbar |
| Garantie | 10 Jahre |
| Sturzfestigkeitstest | 2 m |
